ADSSケーブルはである何

self-supporting全誘電体 （ADSS）ケーブルはタイプの光ファイバーケーブルである それは十分に強い伝導性の金属の要素を使用しないで構造の間のそれ自身を支えるには。それは電気実用性によって使用される 電気コンダクターと既存の頭上式の送電線および頻繁に同じサポート構造を共有することに沿って取付けられている報道機関として会社。

ADSSはより低い設置費用のOPGWそしてOPACへ代わりである。風および氷によってタワーの構造に置かれたケーブルおよび負荷の重量を減らす直径で軽量そして小さい十分に強いサポート タワー、ADSSケーブルの間にケーブルの700メートルまで取付けるにはように設計した。

ケーブルはケーブルの生命にわたる低い光学損失を維持するために内部のガラス光ファイバーが緊張がほとんどない支えられるように設計されている。ケーブルは湿気がファイバ・オプティックスを低下させることを防ぐためにjacketedである。ジャケットはまた太陽の紫外線からポリマー強さの要素を保護する。

1310か1550のnanometresの単モード繊維そして軽い波長を使用して、回路は長の100つまでのkm中継器なしで可能である。単一ケーブルは864の繊維多数を運ぶことができる。

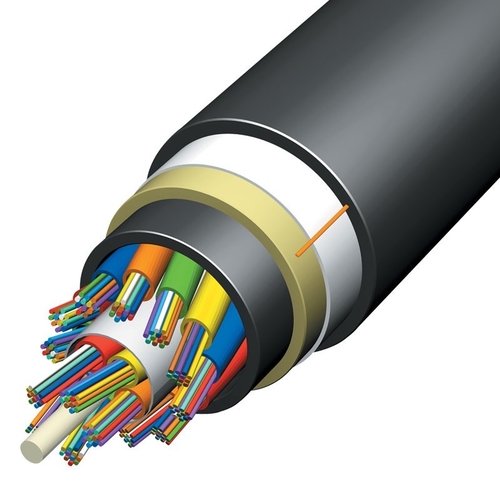

構造の細部

金属線はADSSケーブルで使用されない。光ファイバーは緩い緩衝管で支えられるか、またはリボン構成で整理される。繊維の緊張を防ぐためには、ほとんどのタイプは他愛ない嘘を提供するえー賛助会員の長さと比較される余分で緩い長さのs。

より長いスパンのために、共通の設計はwicking水を防ぐために塗られるaramid繊維ヤーンから強さを得る。aramid ヤーンの強さメンバーは多数の緩衝管、多数繊維を、プラスチック中心を囲むすべて含んでいるそれぞれから成っている中心を囲む。外の外装は水および日光からの保護を提供する。別の版は繊維のリボンと呼ばれる多数の平らで、薄い構造を含んでいる大きい中央管から成っている;これらのテープそっくりの材料の層の間で薄板になる6つか12の繊維から成っている。

別のタイプの設計は4つのglass-reinforcedプラスチック強さメンバーの繊維を使用し、緩い緩衝管はアセンブリにそしてジャケットによって保護されてケーブルで通信した。

付属品および取付け

ADSSケーブルと使用される付属品はケーブルが方向を行き止りで使用される張力タイプであるかもしれなかったり、または終えるか、または変えるケーブルの次のスパンを通して送信される張力のスパンの重量を握るただ懸濁液のタイプ、であるかもしれない。棒を補強して行き止りで使用され、時々懸濁液サポートのどちら側でも使用されるかもしれない。風誘発のアイオリスの振動はADSSケーブルに軽量、比較的高圧および少し自己弱まることがあるのでより長いスパンの要因であるかもしれない。Anti-vibrationダンパーはサポート ポイントの近くの各スパンにもし必要なら取付けられているかもしれない。付属品はケーブルに代りに電気および機械損傷からケーブルを保護するために棒の補強に直接締め金で止められてはならない。終了箱がADSSケーブル間のそして「植物」の中のスプライスを囲み、保護するのにケーブルの操業使用されている。

ADSSケーブルは活気づけられた送電線に生きていライン方法を使用して取付けることができる。繊維ケーブルは地面によい整理を提供するタワーのより低い交差腕で一般に支えられる。繊維がタワーの真中で取付けられているとき、繊維ケーブルは活気づけられたコンダクターに当ってまずない。より低い重量および力は取付けのために、金属ケーブルと比較されて使用される、従ってより軽い装置は使用することができる。

設置技術はケーブルの過度に堅い曲げ、および金属ケーブルに関しては個々のスパンの弛みの調節を防ぐために取られる頭上式のコンダクターを、注意して取付けることに類似している。

結論

ADSSケーブルは配分、また伝達環境の取付けにとって理想的である。ADSSケーブルが繊維の計算および径間長のより広い組合せに最適解を提供するので、ますます架空ケーブルのシステム設計者は電気通信会社テレコミュニケーションのためのそれらを、パワー ユーティリティーのような採用しがちであるsおよび私用ネットワークのグループ。便利の結合
