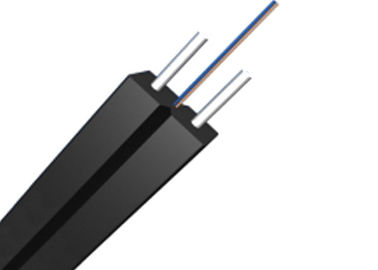

光ファイバードロップケーブル SM G657A1 LSZHブラックジャケット
外蓋,光ファイバー,強度帯 (鋼/FRP) で作る
応用シナリオ
室内部分配線
FTTH 光ファイバー 家庭 ユーザー 端末
垂直シャフト,建物のワイヤリング
技術的特徴
耐久性のある折りたたみ耐性光ファイバーは,より大きな帯域幅を提供し,ネットワーク伝送の特性を向上させます.
蝶の形状の横切りの設計は,LSZHまたはPVCの外側のシールドで保護されています.
耐久性 の 曲がり に 耐える 光ファイバー は,帯域幅 を 拡大 し,ネットワーク 伝送 の 特質 を 向上 さ せる
光ファイバーは 簡単に剥がれ 軽量で サイズも小さく 接続の設置と保守を容易にする 独特の溝デザインがあります
一般仕様
| ケーブルタイプ | FTTH (ドロップケーブル) |
| 繊維の種類 | SM G657A1/ SM G657A2 |
| 適用する | FTTH,LAN |
| 推奨する設置方法 | エリア |
| 環境 | 室内 |
| 温度範囲 | -40°Cから70°C |
繊維の仕様
| 繊維スタイル | ユニット |
SM |
SM |
SM |
||
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 1310 年 1550 年 | ||
| 減衰 | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| 分散 | 1310nm | PS/(nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | PS/(nm*km) | ≤22 | ≤22 | ≤22 | ||
| ゼロ分散波長 | nm | 1312±10 | 1312±10 | 1300~1324年 | ||
| 零分散傾き | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD 最大個別繊維 | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| PMD デザインリンク 値 | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| ファイバー切断波長 λc | nm | ¥1180,≤1330 | ¥1180,≤1330 | ¥1180,≤1330 | ||
| ケーブル切断波長 λcc | nm | ≤1260 | ..... について | ..... について | ||
| MFD | 1310nm | ええと | 9.2±04 | 9.0±04 | 90.8±04 | |
| 1550nm | ええと | 10.4±08 | 10.1±05 | 90.8±05 | ||
| ステップ (二方向測定の平均値) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 繊維の長さと点間断の不規則性 | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 差の逆分散係数 | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| コーティング直径 | ええと | 125.0±01 | 1240.8±01 | 1240.8±01 | ||
| 円形でないコーティング | % | ≤10 | ≤0.7 | ≤0.7 | ||
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | ||
| コーティング/チャフィンチの同心誤差 | ええと | ≤120 | ≤120 | ≤120 | ||
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ||
| 中核/コーティングの同心度誤差 | ええと | ≤0.6 | ≤0.5 | ≤0.5 | ||
| カール (半径) | ええと | ≥4 | ≥4 | ≥4 | ||
スタンダードC について臭い私は証明F についてイバー
| 違う 違う | 1 | 2 | 3 | 4 |
| 色 | 青い | オレンジ | 緑色 | 茶色 |
ケーブルDエジグン
| ポイント | 記述 |
| モデル番号 | GJXH/GJFXH |
| 1繊維数 | 1コア 2コア 4コア |
| 2ケーブル直径 | 3.0*2.0mm |
| 3ケーブル重量 | 11.5KGS/9.5KGS |
| 4力を発揮する | |
| - 材料 | 鉄鋼/FRP |
| - 直径 | 0.45mm |
| 5外蓋 | |
| - 材料 | LSZH (黒/白) |
| 6蓋のマーク | |
| - 標識の種類 | レーザー印刷 |
ケーブルS構造
キャベルの性能
| ポイント | 記述 | |
| 設置温度範囲 | -20〜+60°C | |
| 運行温度と輸送温度 | -40〜+70°C | |
| ミニ屈曲半径 (mm) | 長期 | 10D |
| 短期 | 20D | |
| 許容される拉伸強度 (N) | 長期 | 60 |
| 短期 | 100 | |
| 圧縮負荷 (N/100mm) | 長期 | 500 |
| 短期 | 1000 | |
| ポイント | 記述 | |

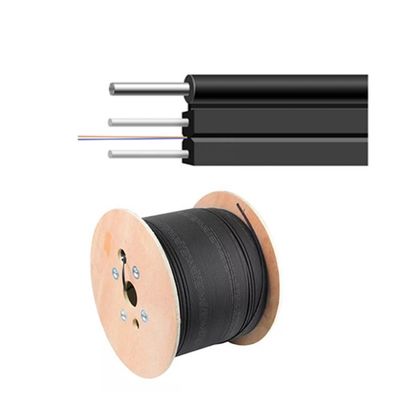

| ケーブルの長さ | 1KMまたは2KM/リール | |
| 包装材料 | ドラム+カートン | |
| パッケージのサイズ | 1KM | 31.5*21*32.5cm |
| 2KM | 34.5*28*35cm | |
ケーブルはPIに指定された長さまたは要求に応じて供給されます.各長さは別々の鉄木ドラムで出荷されます.ドラムの最小バレル直径は,ケーブル直径の30倍未満ではない.
ケーブルの端は水浸透を防ぐためにプラスチック保護蓋で密封され,端は試験のために簡単にアクセスできます.各繊維の減衰性能データを含む最終検査試験報告書は,ドラム内側に固定されます..
