屋外の管および空気の設置鋼鉄テープ装甲視覚繊維ケーブル
この指定は光ファイバーケーブルの供給のための構造、機械、身体検査および標準作業時間の設計の品質をカバーする。特徴はこの文書で意図されている光ケーブルの性能で情報を提供するように記述した。
ケーブル外装の印
各ケーブルにケーブルの外のジャケットで次の情報がはっきり印が付いていたある:
a. 製造業者の名前。
b. 製造業者の年
c. タイプのケーブルおよび繊維
d. 長さの印（普通各メートルの印刷）
e. または顧客の要求として。
指定
| ケーブル タイプ | GYTS |
| 繊維のタイプ | G652D |
| 適用 | 長距離コミュニケーション、LAN |
| 推薦された設置方法 | 管か空気 |
| 環境 | 屋外 |
| 温度較差 | -40℃への70℃ |
繊維の指定
| ITU-T G.652D （B1.3）の単モード光ファイバーの技術的な変数 | |||
| 光学特徴 | |||
| モード分野直径（MFD） |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| 遮断波長（λcc） | ≤1260 | nm | |
| 減少係数 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| マクロ曲がる損失 | φ75mm、1550nmの100circles、 | ≤0.1 | dB |
| 減少の不均等 | ≤0.05 | dB | |
| 分散係数 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/（nm.km） Ps/（nm.km） Ps/（nm.km） |
| ゼロ分散の波長 | 1300~1324 | nm | |
| 最高のゼロ分散斜面 | ≤0.093 | Ps/（nm2.km） | |
| （典型的な価値）グループの屈折率 |
1310nm 1550nm |
1.466 1.467 |
|
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0 | µm | |
| 中心/クラッディングの同心性の間違い | ≤0.8 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10 | µm | |
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | |
| コーティングの非環状 | ≤8 | % | |
| 着色されたコーティングの直径 | 250.0±15 | µm | |
| 機械特徴 | |||
| カール（半径） | ≥4 | m | |
| 耐力 | >0.69 | Gpa | |
| コーティングのストリップ力 |
平均値 ピーク値 |
1.0-5.0 1.3-8.9 |
N N |
| 動的圧力腐食の感受性変数（ndの価値） | ≥20 | ||
繊維の標準的な色同一証明
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 |
| 色 | 青 | オレンジ | 緑 | ブラウン | スレート | 白い |
| いいえ。 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 赤い | 黒い | 黄色 | バイオレット | ピンク | 水 |

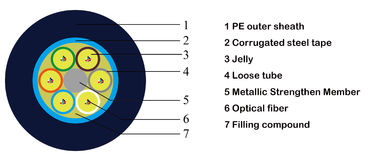

ケーブル設計
| 項目 | 記述 | ||||||||||
| モデル | GYTS | ||||||||||
| 1. 繊維の計算 | 2-6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 | |||
| 2. ケーブルの直径（MM） | 8.8±0.2 | 9.1±0.2 | 9.6±0.2 | 10.2±0.2 | 11.7±0.2 | 14.2±0.2 | |||||
| 3. ケーブルの重量（KG） | 82 | 96 | 120 | 140 | 203 | ||||||
| 4. 中央強さメンバー | |||||||||||
| -材料 | 鋼線 | ||||||||||
| -直径 | 1.4mm | 2.0mm | |||||||||
| - PEの外装 | いいえ | はい | |||||||||
| 5. 緩い管 | |||||||||||
| -材料 | PBT | ||||||||||
| 満ちる混合物のタイプ | ゼリー | ||||||||||
| -緩い管のNO | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 | |||
| 6. 注入口 | |||||||||||
| -材料 | PP | ||||||||||
| -注入口のNO | 4 | 3 | 1 | 2 | 1 | 0 | |||||
| 7. 管アセンブリ | |||||||||||
| -管のレイアウト | 1+5 | 1+6 | 1+8 | 1+12 | |||||||
| -タイプを座礁させること | SZ | ||||||||||
| 8. システムの水妨害 | |||||||||||
| -材料 | 満ちる混合物 | ||||||||||
| 9. 装甲 | |||||||||||
| -材料 | 鋼鉄テープ | ||||||||||
| 10. 外の外装 | |||||||||||
| -材料 | PE | ||||||||||
| -厚さ | 1.5mm±0.2mm | ||||||||||
| 11. 外装の印 | |||||||||||
| 印が付いていることのタイプ | レーザープリンターによる印刷 | ||||||||||
ケーブルの特性
| 項目 | 記述 | |
| 引張強さ（N） | 長期 | 600 |
| 短期 | 1500 | |
| クラッシュ（N/100mm） | 長期 | 300 |
| 短期 | 1000 | |
| 最少曲げ半径 | 空電 | 10D |
| 動的 | 20D | |
| 温度較差（℃） | 操作 | -40℃ - +70℃ |
| 取付け | -10℃ - +60℃ | |
| 貯蔵 | -40℃ - +70℃ | |
ケーブルの性能
| 項目 | テスト | テスト方法 | 試験結果 |
| 1 |
引張強さ IEC 60794-1-E1 |
張力負荷:1500N 時間:1min ケーブル長:≥50m |
損失のchange≤ 0.1dB@1550nm 繊維の壊れ目無しおよび外装の損傷無し |
| 2 |
影響 IEC 60794-1-E4 |
高さ:1m 重量:1kg 影響の点:≥5 影響周期:点ごとの賃貸借契約3周期 |
損失のchange≤ 0.1dB@1550nm 繊維の壊れ目無しおよび外装の損傷無し |
| 3 |
繰り返された曲がること IEC 60794-1-E6 |
曲がる直径:25Xケーブルの外の直径 応用負荷:25kg 曲がる周期:30times 曲がる速度:2sごとの1つの周期 |
損失のchange≤ 0.1dB@1550nm 繊維の壊れ目無しおよび外装の損傷無し |
| 4 |
ねじり IEC 60794-1-E7 |
ねじりの長さ:1m 応用負荷:25kg ねじりの角度:±90か+180 ねじれ周期:≥10時 |
損失のchange≤ 0.1dB@1550nm 繊維の壊れ目無しおよび外装の損傷無し |
| 5 |
水浸透 IEC 60794-1-F5B |
水高さ:1m ケーブル長:3m 時間の保存:24hours |
水はケーブルの反対側から漏らなかった |
| 6 |
温度 IEC 60794-1-F1 |
温度のステップ:+20°C->-40°C°C >+70°C->+20°C 時間の保存:各ステップごとの24hours 周期:2times |
損失のchange≤ 0.1dB@1550nm 繊維の壊れ目無しおよび外装の損傷無し |
| 7 |
混合の流れ IEC 60794-1-E14 |
サンプル長さ:30cm 時間の保存:24hours |
混合の流れ無し |
パッキングおよび出荷
ケーブルはPIで指定どおりにまたは条件として長さで供給される。各長さは別の使い捨ての木のドラムで出荷される。ドラムの最低のバレルの直径はよりケーブルの直径より少し30倍のではない。
各巻き枠のケーブルはケーブルに革紐の包装によって留まる熱覆いで完全に覆われる。この覆いは再使用可能で、優秀な熱および紫外線保護を提供する。
ケーブルの端はプラスチック蓋カバーによって水浸透を防ぐために密封される。端はテストのために簡単にアクセスできる。各繊維のための減少のパフォーマンス データの最終検査のテスト レポートはドラムの中で付す。
