光ファイバーパッチコード
1. 記述
オプティカルファイバーパッチコード (ジャンパー) は,光ファイバーの長さで,両端に束の経路を接続するためのコネクタを追加する.ピグテイルは,片端に永久に接続されたコネクタを持つ長さのファイバーである.BDパッチコードは様々な種類のコネクタ (FCなど) で組み立てられていますSC,ST,LC,MU,MTRJなど) PC,UPC,APCという3種類の磨き繊維の端面があります.我々は,大量生産の高品質を保証するために,製造に先進的な技術と機器を使用.
2.特徴
a. 挿入損失が低い
b. 高い収益損失
c. 良質な重複性
d. 交換可能性
e.高温安定性
3.申請
a. 光ファイバー通信システム
b. 光ファイバーによるデータ通信
c. 光ファイバーによるデータ通信
d. 光ファイバーアクセスネットワーク
e. LAN 光ファイバーセンサー
4.パラメータ
| モード | シングルモード | 多モード | |
| ポーランド語 | UPC | APC | PC |
| 挿入損失 | ≤0.2dB | ≤0.3dB | ≤0.2dB |
| 返済損失 | ≥55dB | ≥65dB | ≥35dB |
| 互換性 | ≤0.2dB | ||
| 塩スプレー | ≤0.1dB | ||
| 繰り返し可能性 | ≤0.1dB (1000回) | ||
| 振動 | ≤0.2dB (550Hz 1.5mm) | ||
| 温度 | ≤0.2dB (-40+85 100時間持続) | ||
| 湿度 | ≤0.2dB (+25+65 93 R.H.100時間) | ||
| アペックスオフセット | 0μm ~ 50μm | ||
| 曲線の半径 | 7mm ~ 25mm | ||
| 基準に準拠する | ROHS,IEC と GR-326 | ||
| 繊維の種類 | シングルモード:9/125-G652D 9/125-G657 |
| 多モード: 50/125-OM2 62.5/125-OM1 50/125-OM3 |
|
| 繊維 | コーニング,中国ファイバー,その他 |
| コネクタ | SC,FC,LC,ST,MU,DIN,MTRJ,E2000,MPO,SMA,D4など |
| 磨き | PC,UPC,APC,MTRJ 男性コネクタ,MTRJ女性コネクタ |
| コードタイプ | シンプル・デュプレックス |
| ケーブル直径 | 0.9mm2.0mm10.8mm 3.0mm |
| ケーブルジャケット | PVC,LSZH,OFNR,OFNP |
| 長さ (M) | 0.5m,1m,3m,5m,10m,20m,200mまたは他の |

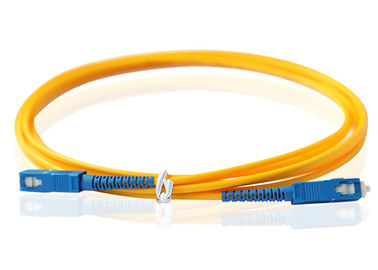

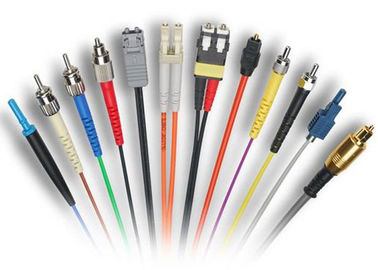

5外見
