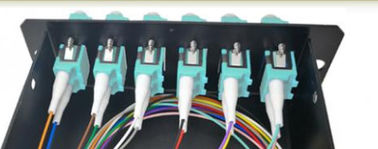

MPO - LC コールド - ロール スチール ファイバー オプティック ディストリビューション ボックス 50 / 125 OM3 パッチ パネル付き 負荷
MPOの説明
MPO (Multi-fiber Push On) は MT シリーズコネクタと呼ばれる.MTシリーズのコアは,MCシリーズのコアのガイドホールとガイドピン (PIN針とも呼ばれる) の間の正確な接続に使用されます.MPOは2~12コア設計,最大24コアを持つことができる.最も一般的に使用されるコネクタは8コアと12コアである.MPOのコンパクトなデザインにより,コアの数とサイズは小さい.FTTXと40/100G SFPの接続アプリケーションで広く使用されています.高密度統合ファイバーライン環境における SFP+および他のトランシーバー. H-LIN社は,生産管理の10年以上の経験を持つ,複数の切り替え式と再接続式の MPO ジャンパーを提供できるMPOは,バンドとバンドが揃っている.ブランチ (丸または四角) を通して,2~24コア0.9または2コア光ケーブルのブランチを転送することができます.接続ヘッドのタイプはクライアントによって指定されます.,長さ,その他の要件は顧客によって選択されます. 製品には,テルコーディア-GR-326の要求事項,IECとRHSが満たされています.
MPO カセットの説明
MPOカセットモジュールは,MPOとLCまたはSCの離散コンネクタ間の安全な移行を提供します.MPOのバックボーンをLCまたはSCパッチで相互接続するために使用されます.モジュラーシステムにより,高密度のデータセンターインフラストラクチャを迅速に展開し,移動,追加,変更の際に改善されたトラブルシューティングと再構成が可能になります.1Uまたは4U 19?? 多スロット・シャシーに搭載できる.
MPOカセットには,工場で制御され試験されたMPO-LCファンアウトがあり,光学性能と信頼性を提供します.低損失MPO EliteおよびLCまたはSCプレミアムバージョンは,電力予算を要求する高速ネットワークのために低挿入損失を特徴とする.
特徴と応用
低挿入損失
企業内の異なる建物間のLAN配線
交換可能性とプラグイン性が良好
オプティカルアクティブデバイスにおけるオプティカルリンク相互接続
MPOの様々な実践
通信ベースのワイヤリングとワイヤリングボックス内のワイヤリング
高品質の挿入コア,PIN針の正確なアライナメント
住宅区,工業区の部屋,商業建物における光信号接続
テルコルディア GR-326RCORE規格
密度の高い電線システム
ROHSの要件を満たす
光ファイバー通信システム ケーブルテレビネットワーク 通信ネットワーク
MTP を提供するために図面を提供することができます.
メトロポリタンエリアネットワーク,広域ネットワーク,FTTX
| ポイント | 仕様 |
| コネクタタイプ | MPO |
| 繊維 | SM ((PC) または OM3 MM |
| 動作波長 | 850nm,1300nm |
| 試験波長 | 850nm,1300nm |
| 表面の磨き | PC |
| 挿入損失 | MPO:典型的な ≤ 0.40dB,最大 ≤ 0.75dB |
| 返済損失 | ≥50dB |
| 適した繊維タイプ | MPO:リボーン型またはバンドル型ケーブル |
| 繰り返し可能性 | ≤0.10dB |
| 交換可能性 | ≤0.20dB |
| 耐久性 | 500 典型的な変化値は ≤0.20dB |
| 垂直引力 | ≥120N (光ケーブル0.9mmを除く) |
| 作業温度 | -20°Cから+70°C |
| 保存温度 | -40°Cから+85°C |
