ADSS 外部全電解自立型光ファイバーケーブル
光ファイバーケーブル
記述
この仕様は光ファイバーケーブルの供給のための構造,機械,物理,性能基準の設計要件をカバーする.この文書に記載されている特徴は,光ケーブルの性能に関する情報を提供することを目的としています.
構造的特徴
非金属製の強化器具を装着した松管
高柔軟性アラミド繊維
25KV/mまでの電気フィールドで長時間働くことができる
繊維の仕様
| ITU-T G.652D (B1.3) 単調光ファイバーの技術パラメータ | |||
| オプティカル特性 | |||
| モードフィールド直径 (MFD) |
1310nm 1550nm |
9.2±04 10.4±08 |
μm μm |
| 切断波長 (λcc) | ≤1260 | nm | |
| 減衰係数 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| マクロ屈曲損失 | φ75mm,100回転,1550nmで | ≤0.1 | dB |
| 減衰の不均一性 | ≤0.05 | dB | |
| 分散係数 |
1288~1339nm 1271~1360nm 1550nm |
≤35 ≤53 ≤8 |
PS/nm.km) PS/nm.km) PS/nm.km) |
| ゼロ分散波長 | 1300~1324年 | nm | |
| 最大零分散傾き | ≤0.093 | PS/(nm2.km) | |
| グループ屈折指数 (典型値) |
1310nm 1550nm |
1.466 1.467 |
|
| ジオメトリック特性 | |||
| コーティング直径 | 125.0±10 | μm | |
| 中核/コーティングの同心度誤差 | ≤0.8 | μm | |
| 円形でないコーティング | ≤10 | % | |
| コーティング直径 | 245.0±10 | μm | |
| コーティング/コーティングの同心度誤差 | ≤120 | μm | |
| 塗装の非円形性 | ≤8 | % | |
| 彩色のコーティングの直径 | 250.0±15 | μm | |
| メカニカル特性 | |||
| カーリング (半径) | ≥4 | m | |
| ストレスの証明 | > 0 でした69 | GPA | |
| コーティングストライプの力 |
平均値 ピーク値 |
1.0-50 1.3-8.9 |
N N |
| ダイナミック・ストレスの腐食感のパラメータ (n)d値) | ≥20 | ||
属性
このシステムは最大288本の光ファイバーを容量できます
軽量な設計により塔に負荷が減り,長さは1500mにも達します.
90KN以上の強力な抗引力性能があります
非金属構造は,良い隔熱と優れた雷耐性を提供します.
アラミド繊維は均等に分布し,生産過程が良好で,ストレス/ストレス性能が優れている.
弾丸耐性性能が優れている
追跡に耐える性能が優れています
電源を切らずに システムを設置できます 電源配線の故障によって ケーブルの正常な伝送は 影響を受けません

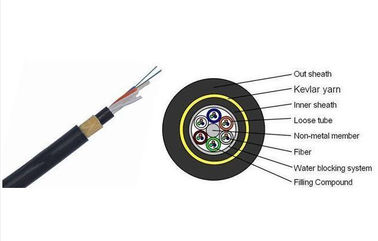

ケーブル設計
| ポイント | 記述 | ||
| モデル番号 | ADSS-12B1-100-PE | ADSS-24B1-100-PE | ADSS-48B1-100-PE |
| 1繊維数 | 12 | 24 | 48 |
| 2ケーブル直径 | 11.6±0.3mm | 12.4±0.3mm | |
| 3ケーブル重量 | 117KG | 体重は130kg | |
| 4中央部隊のメンバー | |||
| - 材料 | FRP | ||
| 5ローズ・チューブ | |||
| - 材料 | PBT | ||
| ローズ・チューブの番号 | 2 | 4 | 4 |
| - チューブあたり繊維数 | 6 | 6 | 12 |
| - 詰め合わせの種類 | ゼリー | ||
| 6フィルラー | |||
| - 材料 | PP | ||
| - 詰め物なし | 4 | 2 | 2 |
| 7. 管の組立 | |||
| - チューブレイアウト | 1+6 | ||
| - ストランディングタイプ | SZ | ||
| 8防水システム | |||
| - 材料 | 詰め合わせ物 (または水を遮るテープ) | ||
| 9カーブラップ | |||
| - 材料 | ポリエステルテープ | ||
| 10強いメンバー | |||
| - 材料 | アラミド繊維 | ||
| 11内部カバー | |||
| - 材料 | MDPE | ||
| - 厚さ | 0.8mm±0.2mm | ||
| 12外蓋 | |||
| - 材料 | HDPE | ||
| - 厚さ | 1.8mm±0.2mm | ||
| 13蓋のマーク | |||
| - 標識の種類 | レーザー印刷 | ||
適用可能なフィールドは次のとおりです.
遠隔通信,高電圧地域におけるLAN,または電信ネットワークへのアクセス. 雷の活動と電磁気干渉が高い地域における電源伝送システム.
認証とFAQ
REACH,ROHS,TLCテレコム証明書,環境管理システム認証,ISO9001:2000便利モデル特許証明書
