高力の24の繊維の多重モードのファン・アウト屋内ブレイクアウトの光ファイバケーブル
Mulitは亜単位として配線ケーブルの使用単信ケーブル（φ900μmの堅い緩衝、強さメンバーとしてaramidのyarm）を意図する。繊維強化プラスチック（FRP）は非metallics強さメンバーとして中心の中心に置く。亜単位はケーブルの中心のまわりで座礁する。ケーブルはポリ塩化ビニールまたはLSZH （低い煙、ゼロ ハロゲン、Flame-retardant）のジャケットによって完了する。
特徴
1.Stranded非金属強さメンバーの構造はケーブルを保障するために大きい引張強さに耐える。
、環境等に反水anti-corrosion、2.Theジャケット反紫外放射、flame-retardantおよび無害。
3.Storage実用温度:-20ºC~+60ºCの設置温度:-5ºC~+50ºC.
適用
1.Indoorケーブル配線。
床、末端のboxexおよびワーク・ステーションを含んでケーブルで通信する2.For内部構築の背骨。
3.For不足分および中距離異なった建物内の直接ターミナル内部建物はおよび標準的なコネクターによって、各副ケーブルの単位直接接続することができる。
繊維変数
| いいえ。 | 項目 | 単位 | 指定 | |
| G.652D | ||||
| 1 | モード分野直径 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | クラッディングの直径 | μm | 124.8±0.7 | |
| 3 | クラッディングの非環状 | % | ≤0.7 | |
| 4 | Core-Cladding同心性の間違い | μm | ≤0.5 | |
| 5 | コーティングの直径 | μm | 245±5 | |
| 6 | コーティングの非環状 | % | ≤6.0 | |
| 7 | クラッディング コーティングの同心性の間違い | μm | ≤12.0 | |
| 8 | ケーブルの遮断波長 | nm | λcc ≤1260 | |
| 9 | 減少（最高。） | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||
ケーブル変数
| 項目 | 指定 | |
| 繊維の計算 | 2-48 | |
| 堅緩衝された繊維 | 次元 | 850µm±50µm |
| 材料 | ポリ塩化ビニール | |
| 色 | 白い | |
| 単信ケーブル | 次元 | 1.9mm±0.1mm |
| 材料 | LSZH | |
| 色 | 黄色 | |
| 強さメンバー | ケブラー | |
| 印の印刷 | （1） - （48） | |
| 中央強さメンバー | 直径 | 3.8mm±0.1mm |
| 材料 | FRP+LSZH | |
| 色 | 黄色 | |
|
外のジャケット |
次元 | 14.5mm±0.5mm |
| 材料 | LSZH | |
| 色 | 黄色 | |
機械および環境の特徴
| 項目 | 結合しなさい | 指定 |
| 張力（長期） | N | 600 |
| 張力（短期） | N | 1500 |
| クラッシュ（長期） | N/10cm | 300 |
| 押しつぶしなさい（短期） | N/10cm | 1000 |
| 最少曲げ半径（原動力） | mm | 20D |
| Min.曲げ半径（空電） | mm | 10D |
| 設置温度 | ºC | -10~+50 |
| 実用温度 | ºC | -20~+60 |
| 保管温度 | ºC | -20~+60 |
技術的な変数
| Geometicalの特徴 | |||||||
| 繊維の計算 | 4 | 6 | 8 | 12 | 16 | 18 | 24 |
| ブレイクアウト ケーブルの直径（mm） | 7.5 | 8.5 | 10 | 12.5 | 12.5 | 12.5 | 14.5 |
| ブレイクアウト ケーブルの重量（kg/km） | 45 | 62 | 84 | 138 | 150 | 158 | 202 |
| TBFの直径（μm） | 900±50 | ||||||
| 機械特徴 | |||||||||
| 最高のLood （n） | 長期 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| 短期 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | ||
| 曲げ半径（mm） | 動的 | 20*D （D:ケーブルの直径） | |||||||
| 空電 | 10*D （D:ケーブルの直径） | ||||||||
| 繊維 | |
| 繊維のタイプ（中心のクラッディング次元） | 9/125 50/125 62.5/125 |
| 伝達特徴 | |||
|
SM （1310/1550 nm） |
50/125 （850/1300 nm） |
62.5/125 （850/1300nm） |
|
| 最高の減少（dB/km） | 0.45/0.30 | 3.5/1.5 | 3.5/1.5 |
| 典型的な減少（dB/km） | 0.40/0.25 | 3.1/1.0 | 3.0/1.0 |
| 小型帯域幅（Mhz.km） | -- | 400/400 | 160/500 |

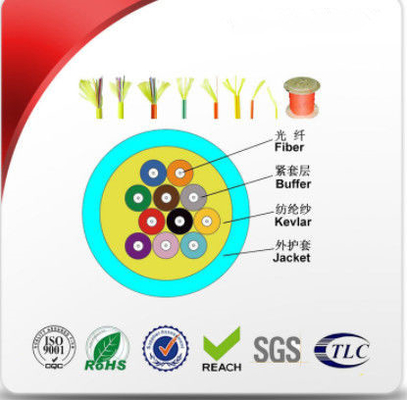

プロダクト構造
パッキング及び出荷
企業収益
トンコワンTW-SCIE Co.、株式会社は20年間以上光ケーブルの生産に託された。それは光ファイバーコミュニケーション プロダクトのR & D、生産、販売およびネットワーク工学を統合する出現のハイテクな企業で、独立した輸入および輸出権利がある。「革新、卓越性、および完全性の企業を」確立することの追求の経験の概念に頼って、私達は多数の忠節な顧客を国内外で得た。私達の光ケーブルプロダクトはGYTSの頭上にのために適したGYXTWシリーズを含んでいる;self-supporting ADSS、GYXTC8SのGYTC8Sシリーズ;直接埋められたGYTA53、GYTY53のGYTAシリーズ;そして非金属光ケーブルGYFTYの合成のグラウンド ワイヤーの光ケーブルOPGW、等は、多様化させた光ケーブルプロダクト有価証券プロダクトを容易に選ぶことを可能にする。
質および安全
私達は各プロダクトは顧客の品質要求事項を満たすことができることを保障する厳密で、完全な品質管理システムを実行した。その上、私達のプロダクトすべては郵送物の前に厳しく点検された。私達のプロダクトはRoHS、ISO9001およびTLCの証明を渡した。
私達の主義
完全な顧客満足
良質サービスへの責任
互いのための長期協同そして利益
あなたの問題を解決できることで私達の優先順位、pls感じる私達に連絡して自由にである!
