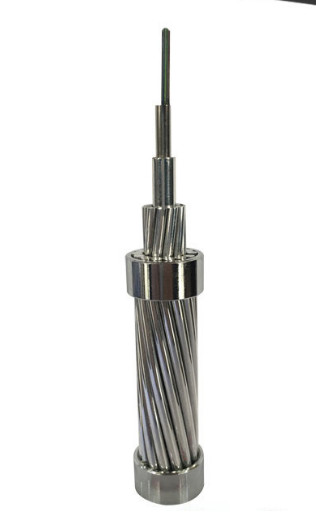

光学グラウンド ワイヤー（別名OPGWか、IEEEの標準で、頭上の光ファイバーの合成物
光ファイバーの特徴
光ファイバーITU-T G.652.Dの光学、幾何学的な、機械および環境の特徴は下のテーブルとの調和である:
| 特徴 | ある値 | 単位 | ||
| 光学特徴 | ||||
| モード分野直径 | 1310nm | 9.1±0.5 | µm | |
| 1550nm | 10.3の± 0.7 | mm | ||
| 減少係数 | 1310nm | ≤0.36 | dB/km | |
| 1550nm | ≤0.23 | dB/km | ||
| 減少の不均等 | ≤0.05 | dB | ||
| ゼロ分散の波長（λ0） | 1300 ~1324 | nm | ||
| 最高のゼロ分散斜面（S0max） | ≤0.092 | ps/（nm2·km） | ||
| 分極モード分散係数（PMDQ） | ≤0.2 |  |
||
| 遮断波長（λcc） | ≤1260 | nm | ||
| 分散係数 | 1288~1339nm | ≤3.5 | ps/（nm·km） | |
| 1550nm | ≤18 | ps/（nm·km） | ||
| （Neff）有効なグループの屈折率 | 1310nm | 1.466 | - | |
| 1550nm | 1.467 | - | ||
| 幾何学的な特徴 | ||||
| クラッディングの直径 | 125.0±1.0 | µm | ||
| クラッディングの非環状 | ≤1.0 | % | ||
| コーティングの直径 | 245.0±10.0 | µm | ||
| コーティング クラッディングの同心性の間違い | ≤12.0 | µm | ||
| コーティングの非環状 | ≤6.0 | % | ||
| Core-cladding同心性の間違い | ≤0.8 | µm | ||
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | ||
| 機械特徴 | ||||
| カール | ≥4 | m | ||
| 耐力 | ≥0.69 | GPa | ||
| コーティングのストリップ力 | 平均値 | 1.0-5.0 | N | |
| ピーク値 | 1.3-8.9 | N | ||
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05 | dB | |
| Ф32mmの1550nmの1円、 | ≤0.05 | dB | ||
| 項目 | 技術的なデータ | ||
| 座礁させる | 中心、層1の層2 | ||
| 方向の座礁 | 外の層は右である | ||
| ケーブルの直径（体言） | 20.0mm | ||
| ケーブルの重量（およそ） | 1365kg/km | ||
| 支持の横断面 | ワイヤーとして | 188.5mm2 | |
| 評価される引張強さ（RTS） | 205kN | ||
| （E係数）弾性係数 | 162.0kN/mm2 | ||
| 熱延長係数 | 13.0×10-6/K | ||
| 最高の働く圧力（40%RTS） | 82.0kN | ||
| 毎日の圧力（EDS） （18%~25%RTS） | 36.9~51.25kN | ||
| 20℃のDCの抵抗 | 0.442 ohm/km | ||
| 短い時間の流れ（1.0s、40℃~200℃） | 13.62kA | ||
| 短い時間の現在の容量私2つのt | 185.4kA ² s | ||
| 最低の曲げ半径 | 取付け | ケーブルの直径の30回 | |
| 操作 | ケーブルの直径の15回 | ||
| 温度較差 | 取付け | -10℃~+60℃ | |
| 貯蔵及び船積み | -40℃~+60℃ | ||
| 操作 | -40℃~+80℃ | ||
| 構造 | 材料 | いいえ。 | 物質的な直径 | ||
| 繊維 | G.652.D | 48 | |||
| 中心 | 20%ASワイヤー | 1 | 直径 | 4.0mm | |
| 層1 | SUの管 | 4 | 直径 | 4.0mm | |
| 20%ASワイヤー | 2 | 直径 | 4.0mm | ||
| 層2 | 20%ASワイヤー | 12 | 直径 | 4.0mm |
|
繊維および緩い管色同一証明
個々の繊維および緩い管は次として標準的なTIA/EIA-598-Aおよびカラー コードの調和。
鋼鉄管1 （No.1-12繊維）:光ファイバー単一モード（SM）
繊維色
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
鋼鉄管2 （No.13-24繊維）:光ファイバー単一モード（SM）
1つの黒いトレーサー（50mmピッチ）
| いいえ。 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
鋼鉄管3 （No.25-36繊維）:光ファイバー単一モード（SM）
1つの黒いトレーサー（100mmピッチ）
| いいえ。 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
鋼鉄管4 （No.37-48繊維）:光ファイバー単一モード（SM）
1つの黒いトレーサー（150mmピッチ）
| いいえ。 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
パッキングおよび出荷
OPGWはANSI/AA 53-1981にまたは等しい合致する強い木鉄の巻き枠で堅くそして均一に傷つく。巻き枠は丈夫な木鉄の当て木と通常の船積み、操作を処理、貯蔵およびひもでつなぐの損傷からOPGWを防ぐために遅れる。
ケーブルの長さに従って、私達は負荷ケーブルのための別のタイプ巻き枠（D、d、b、w1、w2）を選ぶ。
