光ファイバーケーブルのための技術仕様

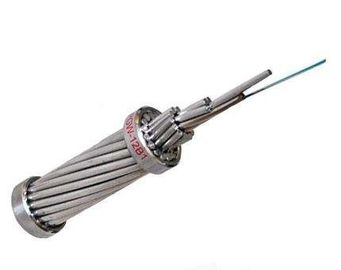

光学グラウンド ワイヤーは（IEEEの標準、光ファイバーの合成の頭上式のグラウンド ワイヤーの別名OPGWまたは、）頭上式の電力線で使用されるタイプのケーブルである。そのようなケーブルは基づいていることおよびコミュニケーションの機能を結合する。それに中央ステンレス鋼の管の構造および層の座礁の構造がある。OPGWケーブルはそれで1つ以上の光ファイバーが付いている管状の構造を、アルミニウム覆われた鋼線（ACS）または混合されたACSワイヤーそしてアルミ合金 ワイヤーのシングルまたはダブルの層囲まれて含んでいる。OPGWケーブルは高圧電気のパイロンの上の間で動く。ケーブルの伝導性部品は地面を埋めるために隣接したタワーを結ぶのに役立ち落雷からの高圧コンダクターを保護する。ケーブル内の光ファイバーは電気実用性の実用性の自身の声のための送電線の保護そして制御の自身の目的のデータの高速伝達に都市間の高速繊維の相互連結として役立つためにデータ通信、使用することができ、または第三者にリースされるか、または販売されるかもしれない。OPGWを組み立てることはより大きい損失に終って力を、切らなければならない従ってOPGWは110KV上の高圧ラインの構築で使用されなければならない。
特徴および利点
1. パワー系統の通信回線を改善するある空気のグラウンド ワイヤーを取り替えなさい。
2. 新しい空気の電力線が組み立てられるべきである場合のグラウンド ワイヤーとの同期計画そして設計
3. 最適の保護をステンレス製の管繊維の単位に与えなさい
4. 行ないの現在および電光保護を提供する大きい欠陥の短絡
5. hih繊維の計算および極度の高圧電力線の適用のために適した
6. diffluent grondワイヤーの好ましい張力弛みのマッチ。
適用
光ファイバーの合成のグラウンド ワイヤー[OPGW]グラウンド ワイヤーおよびコミュニケーションの二重機能の新しい電力線の取付けのために適している。特に正常なvoitageおよび超高電圧電力線の取付けのために。OPGWは増加する繊維コミュニケーション機能と古い電力線の慣習的なグラウンド ワイヤーを取り替えることができる。それらは現在の短絡を行ない、電光抵抗を提供する。
光ファイバーの特徴
光ファイバーITU-T G.652.Dの光学、幾何学的な、機械および環境の特徴は下のテーブルとの調和である:
| 特徴 | ある値 | 単位 | ||
| 光学特徴 | ||||
| モード分野直径 | 1310nm | 9.1±0.5 | µm | |
| 1550nm | 10.3の± 0.7 | mm | ||
| 減少係数 | 1310nm | ≤0.36 | dB/km | |
| 1550nm | ≤0.23 | dB/km | ||
| 減少の不均等 | ≤0.05 | dB | ||
| ゼロ分散の波長（λ0） | 1300 ~1324 | nm | ||
| 最高のゼロ分散斜面（S0max） | ≤0.092 | ps/（nm2·km） | ||
| 分極モード分散係数（PMDQ） | ≤0.2 |  |
||
| 遮断波長（λcc） | ≤1260 | nm | ||
| 分散係数 | 1288~1339nm | ≤3.5 | ps/（nm·km） | |
| 1550nm | ≤18 | ps/（nm·km） | ||
| （Neff）有効なグループの屈折率 | 1310nm | 1.466 | - | |
| 1550nm | 1.467 | - | ||
| 幾何学的な特徴 | ||||
| クラッディングの直径 | 125.0±1.0 | µm | ||
| クラッディングの非環状 | ≤1.0 | % | ||
| コーティングの直径 | 245.0±10.0 | µm | ||
| コーティング クラッディングの同心性の間違い | ≤12.0 | µm | ||
| コーティングの非環状 | ≤6.0 | % | ||
| Core-cladding同心性の間違い | ≤0.8 | µm | ||
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | ||
| 機械特徴 | ||||
| カール | ≥4 | m | ||
| 耐力 | ≥0.69 | GPa | ||
| コーティングのストリップ力 | 平均値 | 1.0-5.0 | N | |
| ピーク値 | 1.3-8.9 | N | ||
| マクロ曲がる損失 | Ф60mmの1550nmの100つの円、 | ≤0.05 | dB | |
| Ф32mmの1550nmの1円、 | ≤0.05 | dB | ||
ケーブルの特徴
ケーブル構造および変数
光ファイバーアルミニウムで被覆された鋼線（AS）およびステンレス鋼の管の含んでいることから成っている頭上式のグラウンド ワイヤー。
3.2Cableタイプ:OPGW-48B1.3-190 [205;185.4]
3.2.1 OPGWの横断面
| 構造 | 材料 | いいえ。 | 物質的な直径 | ||
| 繊維 | G.652.D | 48 | |||
| 中心 | 20%ASワイヤー | 1 | 直径 | 4.0mm | |
| 層1 | SUの管 | 4 | 直径 | 4.0mm | |
| 20%ASワイヤー | 2 | 直径 | 4.0mm | ||
| 層2 | 20%ASワイヤー | 12 | 直径 | 4.0mm | |
| 項目 | 技術的なデータ | ||
| 座礁させる | 中心、層1の層2 | ||
| 方向の座礁 | 外の層は右である | ||
| ケーブルの直径（体言） | 20.0mm | ||
| ケーブルの重量（およそ） | 1365kg/km | ||
| 支持の横断面 | ワイヤーとして | 188.5mm2 | |
| 評価される引張強さ（RTS） | 205kN | ||
| （E係数）弾性係数 | 162.0kN/mm2 | ||
| 熱延長係数 | 13.0×10-6/K | ||
| 最高の働く圧力（40%RTS） | 82.0kN | ||
| 毎日の圧力（EDS） （18%~25%RTS） | 36.9~51.25kN | ||
| 20℃のDCの抵抗 | 0.442 ohm/km | ||
| 短い時間の流れ（1.0s、40℃~200℃） | 13.62kA | ||
| 短い時間の現在の容量私2つのt | 185.4kA ² s | ||
| 最低の曲げ半径 | 取付け | ケーブルの直径の30回 | |
| 操作 | ケーブルの直径の15回 | ||
| 温度較差 | 取付け | -10℃~+60℃ | |
| 貯蔵及び船積み | -40℃~+60℃ | ||
| 操作 | -40℃~+80℃ | ||
繊維および緩い管色同一証明
個々の繊維および緩い管は次として標準的なTIA/EIA-598-Aおよびカラー コードの調和。
鋼鉄管1 （No.1-12繊維）:光ファイバー単一モード（SM）
繊維色
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
鋼鉄管2 （No.13-24繊維）:光ファイバー単一モード（SM）
1つの黒いトレーサー（50mmピッチ）
| いいえ。 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
鋼鉄管3 （No.25-36繊維）:光ファイバー単一モード（SM）
1つの黒いトレーサー（100mmピッチ）
| いいえ。 | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
鋼鉄管4 （No.37-48繊維）:光ファイバー単一モード（SM）
1つの黒いトレーサー（150mmピッチ）
| いいえ。 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 色 | 青 | オレンジ | 緑 | ブラウン | 灰色 | 白い | 赤い | 性質 | 黄色 | バイオレット | ピンク | 水 |
パッキングおよび出荷
OPGWはANSI/AA 53-1981にまたは等しい合致する強い木鉄の巻き枠で堅くそして均一に傷つく。巻き枠は丈夫な木鉄の当て木と通常の船積み、操作を処理、貯蔵およびひもでつなぐの損傷からOPGWを防ぐために遅れる。
巻き枠のデッサン
ケーブルの長さに従って、私達は負荷ケーブルのための別のタイプ巻き枠（D、d、b、w1、w2）を選ぶ。
