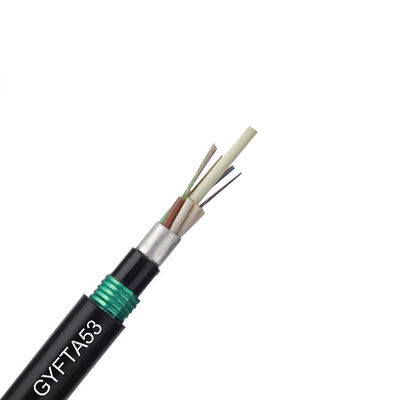

屋外の二重装甲GYTA53繊維ケーブルの単一モードの光ケーブル繊維

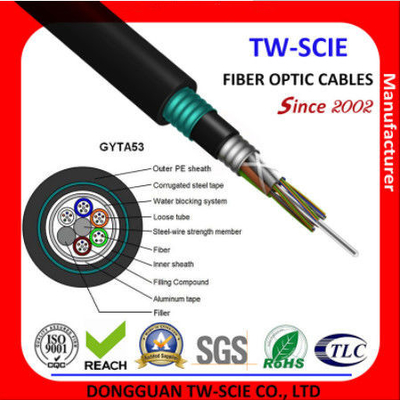

GYTA53光ケーブルの構造は高い係数材料の緩い管に光ファイバー250µm挿入されるである。緩い管はゲルの満ちる混合物で満ちている。中央強さメンバーは金属強さメンバーである。ある光ファイバーケーブルのために、中央強さメンバーはまたPEの内部外装と突き出る。緩い箱（および満ちるロープ水進入からそれを保護するために水妨害材料で満ちている密集した、円ケーブルの中心に強さメンバーのまわりで）座礁する。（APL）縦方向にPEの内部外装と詰められ、突き出される。そしてPSPはPEの外装に縦方向に適用される。
適用
1. 屋外の直接埋められたまたは管の配分。
2.長距離およびローカルエリア・ネットワーク コミュニケーション。
データ センタの3.Multi中心の配線システム
特徴
1. 鋼鉄テープ増強するため。
2.注入口は管繊維の鋼鉄テープを保護するためにamored。
3.優秀な機械および環境パフォーマンス。
4.密集したstructure.lightの重量。
5.便利な取付けおよび簡単な操作。
6.よい水妨害システム。
7.二重外装。
| 項目 | 記述 | ||||||
| 繊維の数 | 2-288cores | ||||||
| 繊維 | タイプ | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| 直径 | 250µm | ||||||
| 強さメンバー | materia | 鋼鉄テープおよびEガラス | |||||
| 内部外装 | 材料 | PE | |||||
| 直径 | / | ||||||
| 外の外装 | 材料 | PE | |||||
| 直径 | 12.5~16.5mm | ||||||
| ケーブルのサイズ（高さ*幅） | / | ||||||
| ケーブルの重量 | 155~255KG±1KG | ||||||
| 設置温度較差（ºC） | -20+60 | ||||||
| 操作および輸送の温度（ºC） | -40+70 | ||||||
| 最低の曲げ半径（mm） | 長期 | 10D | |||||
| 最低に曲がること 半径（mm） |
短期 | 20D | |||||
| 最低の正当 引張強さ（N） |
長期 | 3000 | |||||
| 最低の正当 引張強さ（N） |
短期 | 4000 | |||||
| クラッシュの負荷（N/100mm） | 長期 | 300 | |||||
| クラッシュの負荷（N/100mm） | 短期 | 1000 | |||||
| 繊維様式 | 単位 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 条件 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 減少 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/（nm*km） | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/（nm*km） | ---- | ≤22 | ---- | ---- | ||
| 帯域幅 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 帯域幅 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| ゼロ分散の波長 | nm | 1300-1324 | >=1302、 ≤1322 |
---- | ---- | >= 1295、 ≤1320 |
|
| ゼロdispresion斜面 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD最高の個々のFibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMDの設計リンク価値 | Ps （nm2*k m） |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 繊維の遮断波長のλc | nm | >= 1180、 ≤1330 |
>=1180、 ≤1330 |
---- | ---- | ---- | |
| ケーブルのsutoff 波長のλcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 数 開き（NA） |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0。 015 |
0.200+/-0 .015 |
||
| ステップ（二方向の平均 測定） |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さおよびポイント |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| 相違の後方散乱 係数 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減少の均等性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 中心のdimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| クラッディングの直径 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| クラッディングの非環状 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| コーティングの直径 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| /ズアオアトリ コーティング 集中的に間違い |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 中心/クラッディングのconentricityの間違い | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| カール（半径） | um | ≤4 | ≤4 | ---- | ---- | ---- | |
私達の利点:
高品質企業（90%の常連客）。
競争価格（Aの専門の製造業者）の高さの質。
最も短い受渡し時間
QC:ISO 9002、ROHS、ULの範囲。
MOQは1KMである。
排他的なテスト ラボ
試供品は提供した。
カスタマイズされる。
私達の質及びサービス
トンコワンTW-SCIE CO.、株式会社は私達の顧客へ良質の光ファイバーケーブル プロダクト及びサービスを下記によって提供することに努力している:
1.製品品質および性能のために一貫して会う;
2.私達の顧客の要求を満たす製品とサービスの時機を得た配達;
3.私達の顧客に役立てるよりよくように私達の人々がきちんと訓練されることを確認する。
私達はあなたからの聴取を楽しみにしている!
