48の繊維の直接埋められた装甲光ケーブルGYTA53
GYTA53は今日に必要な柔軟性および多様性を高い繊維の計算に与えるように埋められる直接を含むほとんどのデマンドが高い取付け、設計されている。繊維の計算144までを使っておよびS-Zの繊維の設計。

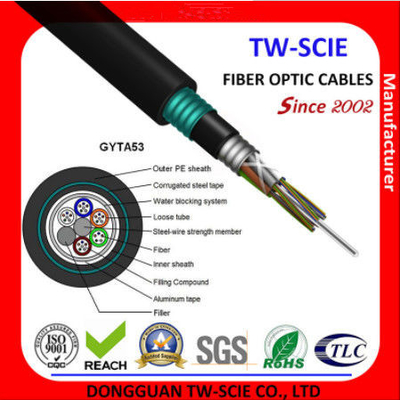

ケーブルの記述内側から外側へ
1. 繊維
2. 鋼鉄ワイヤーはメンバーを増強する
3. 緩い管
4. 内部外装
5. システムを妨げる水
6. 満ちる混合物
7. 波形の鋼鉄テープ
8. outsheath
特徴
1. 鋼鉄テープ増強するため。
2. 注入口は鋼鉄テープがamored管繊維を保護する。
3. 優秀な機械および環境パフォーマンス。
4. 密集したstructure.lightの重量。
5. 便利な取付けおよび簡単な操作。
6. よい水妨害システム。
7. 二重外装。
適用
1. 屋外の直接埋められたまたは管の配分。
2.長距離およびローカルエリア・ネットワーク コミュニケーション。
ケーブルの構造の細部
|
項目 |
記述 |
||||||
|
繊維の数 |
2-288cores |
||||||
|
繊維 |
タイプ |
G652D/G657A/OM1/OM2/OM3/OM4 |
|||||
|
直径 |
250µm |
||||||
|
強さメンバー |
materia |
鋼鉄テープおよびEガラス |
|||||
|
内部外装 |
材料 |
PE |
|||||
|
直径 |
/ |
||||||
|
外の外装 |
材料 |
PE |
|||||
|
直径 |
12.5~16.5mm |
||||||
|
ケーブルのサイズ（高さ*幅） |
/ |
||||||
|
ケーブルの重量 |
155~255KG±1KG |
||||||
|
設置温度較差（ºC） |
-20+60 |
||||||
|
操作および輸送の温度（ºC） |
-40+70 |
||||||
|
最低の曲げ半径（mm） |
長期 |
10D |
|||||
|
最低に曲がること |
短期 |
20D |
|||||
|
最低の正当 |
長期 |
3000 |
|||||
|
最低の正当 |
短期 |
4000 |
|||||
|
クラッシュの負荷（N/100mm） |
長期 |
300 |
|||||
|
クラッシュの負荷（N/100mm） |
短期 |
1000 |
|||||
|
繊維様式 |
単位 |
SM |
SM |
MM |
MM |
MM |
|
|
条件 |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
減少 |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
Dispresion |
1550nm |
Ps/（nm*km） |
---- |
≤18 |
---- |
---- |
Dispresion |
|
1625nm |
Ps/（nm*km） |
---- |
≤22 |
---- |
---- |
|
|
|
帯域幅 |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
帯域幅 |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
ゼロ分散の波長 |
nm |
1300-1324 |
>=1302、 |
---- |
---- |
>= 1295、 |
|
|
ゼロdispresion斜面 |
nm |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD最高の個々のFibr |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
PMDの設計リンク価値 |
Ps （nm2*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
繊維の遮断波長のλc |
nm |
>= 1180、 |
>=1180、 |
---- |
---- |
---- |
|
|
ケーブルのsutoff |
nm |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MFD |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
数 |
|
---- |
---- |
0.200+/ |
0.275+/-0。 |
0.200+/-0 |
|
|
ステップ（二方向の平均 |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
繊維上の不規則性 |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
Dicontinuity |
|||||||
|
相違の後方散乱 |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
減少の均等性 |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
|
|
中心のdimater |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
クラッディングの直径 |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
クラッディングの非環状 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
コーティングの直径 |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
/ズアオアトリ コーティング |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
環状に非塗ること |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
中心/クラッディングのconentricityの間違い |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
カール（半径） |
um |
≤4 |
≤4 |
---- |
---- |
---- |
|
注:このデータ用紙は契約への参照、ない補足のどれであるただ場合もある。私達の販売の人々に連絡しなさい
詳細情報のため。
