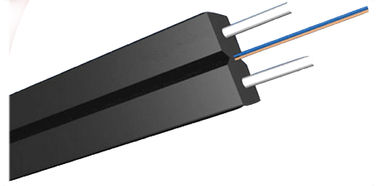

2*0.45mmの鋼線の強さメンバーが付いている黒いLSZHの外装FTTHの平らなドロップ・ケーブル
適用
1. 屋内ケーブル装置に採用される。
2。通信設備のピグテールとして。
3. 床の関係のために適した。
特徴
1. 250um繊維。
2.鋼鉄wire/FRP/KFRP。
3. LSZHの外装。

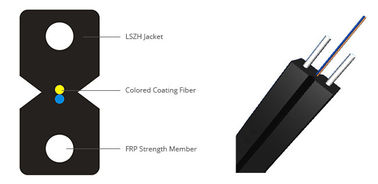

ケーブルの構造の細部
| 項目 | 記述 | ||||||
| 繊維の数 | 2-24cores | ||||||
| 繊維 | タイプ | G652D/G657A/Multimode | |||||
| 直径 | 250µm | ||||||
| 強さメンバー | materia | ケブラー ヤーン | |||||
| 緩い管 | 直径 | 0.9-1.2mm | |||||
| 材料 | / | ||||||
| 外の外装 | 材料 | PVC/LSZH | |||||
| 直径 | 1.6*2.0-3.0*6.0mm | ||||||
| ケーブルのサイズ（高さ*幅） | / | ||||||
| ケーブルの重量 | 5.5-28.5KG | ||||||
| 設置温度較差（ºC） | -20+60 | ||||||
| 操作および輸送の温度（ºC） | -40+70 | ||||||
| 最低の曲げ半径（mm） | 長期 | 10D | |||||
| 最低に曲がること 半径（mm） |
短期 | 20D | |||||
| 最低の正当 引張強さ（N） |
長期 | 40 | |||||
| 最低の正当 引張強さ（N） |
短期 | 80 | |||||
| クラッシュの負荷（N/100mm） | 長期 | 200 | |||||
| クラッシュの負荷（N/100mm） | 短期 | 1000 | |||||
繊維および管の標準的な色
| 繊維様式 | 単位 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 条件 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 減少 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/（nm*km） | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/（nm*km） | ---- | ≤22 | ---- | ---- | ||
| 帯域幅 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 帯域幅 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| ゼロ分散の波長 | nm | 1300-1324 | >=1302、 ≤1322 |
---- | ---- | >= 1295、 ≤1320 |
|
| ゼロdispresion斜面 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD最高の個々のFibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMDの設計リンク価値 | Ps （nm2*k m） |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 繊維の遮断波長のλc | nm | >= 1180、 ≤1330 |
>=1180、 ≤1330 |
---- | ---- | ---- | |
| ケーブルのsutoff 波長のλcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 数 開き（NA） |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0。 015 |
0.200+/-0 .015 |
||
| ステップ（二方向の平均 測定） |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さおよびポイント |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| 相違の後方散乱 係数 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減少の均等性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 中心のdimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| クラッディングの直径 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| クラッディングの非環状 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| コーティングの直径 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| /ズアオアトリ コーティング 集中的に間違い |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 中心/クラッディングのconentricityの間違い | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| カール（半径） | um | ≤4 | ≤4 | ---- | ---- | ---- | |
パッキング及び出荷
企業収益
トンコワンTW-SCIE Co.、株式会社に20年間以上の確立以来の製造の経験ある。長い間、TW-SCIEはテクノロジー開発、製品革新、品質管理、内部管理および企業の開発の一連の有効な手段を取った。製品品質を保障するためには、会社は、プロダクトの無欠点運動を保障するために全体のシステムのトップダウンの質のスポット チェック、上昇形質の調査および360程度の質の監視を採用する源および管理作業者から始まって三準位質の管理システムを確立した。微妙に団体の価値およびビジネス哲学で従業員に通じ、非常に凝集および忠節な労働力を作成しなさい。今日、会社は企業の持続可能な発展の確かな基盤を築いている多数の技術的な人員およびベテランの管理作業者がある。
私達の利点
1. 高品質企業（90%の常連客）。
2. EXWの価格（Aの専門の製造業者）の良質。
3.最も短い受渡し時間（1000km FTTHはちょうど1日を必要とする）。
4. QC:ISO 9002、ROHSの範囲。
5. MOQは1KMである。
6.独占記事のテスト ラボは3,000,000RMBを要した
7.試供品は提供した。
8.カスタマイズされる。
あなたの問題を解決できることで私達の優先順位、pls感じる私達に連絡して自由にである!
