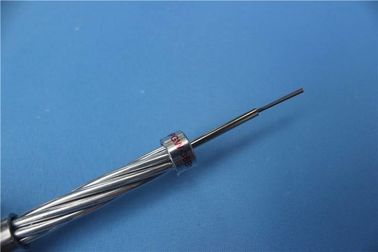

220kv行のための48 opgwの光ケーブル中心のOpgwケーブル
中央ステンレス鋼の管はアルミニウム覆われた鋼線（ACS）または組合せACSワイヤーそしてアルミ合金 ワイヤーのシングルまたはダブルの層囲まれる。最も広く利用されたケーブルは共通の電気ライン必要性に、設計十分に合わせられるある。
適用
1.光ファイバーの合成のグラウンド ワイヤー[OPGW]グラウンド ワイヤーおよびコミュニケーションの二重機能の新しい電力線の取付けのために適している。
正常なvoitageおよび超高電圧電力線の取付けのための2.Especially。
3.lighting保護および短絡の流れを行なうため。
技術的なデータ
| 構造の細部 | 示される | いいえ。 | 直径 | ||
| 中心 | 20%ASワイヤー | 1 | 2.70 | mm | |
| 層1 | 20%ASワイヤー | 4 | 2.70 | mm | |
| SU管 | 2 | 2.70 | mm | ||
| 層2 | 20%ASワイヤー | 10 | 2.70 | mm | |
| IEEE std 1138のIEC 60794-4の標準に従って | |||||
| 繊維NO及びタイプ | 48 | G652D | |||
| 標準的な直径 | 13.50 | mm | |||
| 支持の横断面 | 97.30 | mm2 | |||
| ASワイヤーのセクション | 97.30 | mm2 | |||
| おおよその固まり | 687.0 | kg/km | |||
| 評価される引張強さ | 117.0 | kN | |||
| 最大許容張力（40%RTS） | 46.8 | N/mm2 | |||
| 毎日の圧力（25%RTS） | 29.3 | N/mm2 | |||
| 緊張の差益の圧力（70%RTS） | 81.9 | N/mm2 | |||
| 弾性係数 | 162.0 | GPa | |||
| 熱延長係数 | 13.0 | ×10-6/ºC | |||
| 20ºCの計算されたD.C. Resistance | 0.878 | Ω/km | |||
| 短絡の現在の容量（40~200ºC、0.25s） | 45.3 | kA2·s | |||
| 引きと重量間の比率 | 17.40 | km | |||
| 温度 | 取付け | -10ºC~+50 | ºC | ||
| 範囲: | 交通機関および操作 | -40ºC~+80 | ºC |
||

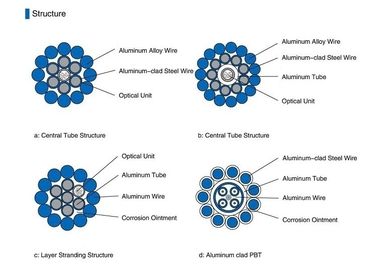

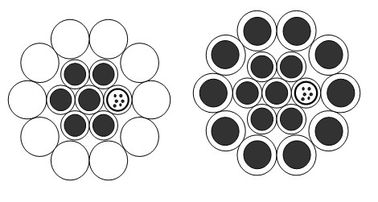

横断面
