48の中心の自己支持の空気の合成の頭上式のグラウンド ワイヤー
光ファイバーの合成の頭上式のグラウンド ワイヤー（OPGW）は頭上式の電力線で使用されるタイプのケーブルである。そのようなケーブルは基づいていることおよびコミュニケーションの機能を結合する。

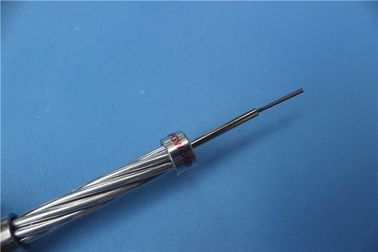

OPGWケーブルはそれで1つ以上の光ファイバーが付いている管状の構造を、鋼鉄およびアルミニウム ワイヤーの層囲まれて含んでいる。それは110kV、220kV、500kV、750kVおよび新しい頭上式の高圧輸送システムの通信回線のために主に使用される。またそれが古い頭上式の高圧輸送システムの既存のグラウンド ワイヤーを取り替えるのに使用することができる。
OPGWケーブルは高圧電気のパイロンの上の間で動く。ケーブルの伝導性部品は地面を埋めるために隣接したタワーを結ぶのに役立ち落雷からの高圧コンダクターを保護する。特別な構造はユーザーのニーズに従ってカスタマイズすることができる。
適用
高圧グラウンド ワイヤーの老化させたグラウンド ワイヤーそして新しい構造を取り替える1.Adapt。
2.lighting保護および短絡の流れを行なうため
3.OPGWは増加する繊維コミュニケーション機能と古い電力線の慣習的なグラウンド ワイヤーを取り替えることができる。
技術的なデータ
| 構造の細部 | 示される | いいえ。 | 直径 | ||
| 中心 | 20%ASワイヤー | 1 | 2.70 | mm | |
| 層1 | 20%ASワイヤー | 4 | 2.70 | mm | |
| SU管 | 2 | 2.70 | mm | ||
| 層2 | 20%ASワイヤー | 10 | 2.70 | mm | |
| IEEE std 1138のIEC 60794-4の標準に従って | |||||
| 繊維NO及びタイプ | 48 | G652D | |||
| 標準的な直径 | 13.50 | mm | |||
| 支持の横断面 | 97.30 | mm2 | |||
| ASワイヤーのセクション | 97.30 | mm2 | |||
| おおよその固まり | 687.0 | kg/km | |||
| 評価される引張強さ | 117.0 | kN | |||
| 最大許容張力（40%RTS） | 46.8 | N/mm2 | |||
| 毎日の圧力（25%RTS） | 29.3 | N/mm2 | |||
| 緊張の差益の圧力（70%RTS） | 81.9 | N/mm2 | |||
| 弾性係数 | 162.0 | GPa | |||
| 熱延長係数 | 13.0 | ×10-6/ºC | |||
| 20ºCの計算されたD.C. Resistance | 0.878 | Ω/km | |||
| 短絡の現在の容量（40~200ºC、0.25s） | 45.3 | kA2·s | |||
| 引きと重量間の比率 | 17.40 | km | |||
| 温度 | 取付け | -10ºC~+50 | ºC | ||
| 範囲: | 交通機関および操作 | -40ºC~+80 | ºC |
||

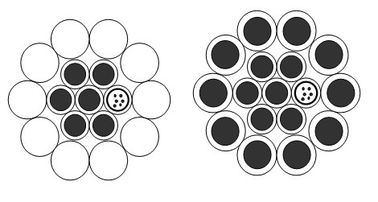

横断面
