ADSS 2-144 コア 全電圧自立型光ファイバーケーブル メーカー 床価格 屋外光ファイバーケーブル

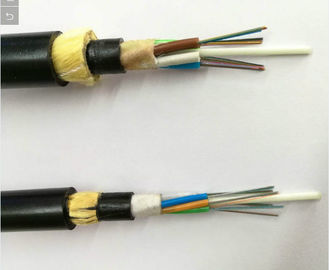

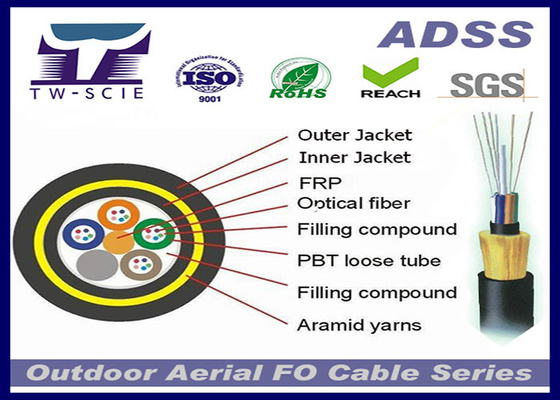

ADSSケーブルは,ローズ・チューブ・ストランディングである. 250μmの繊維は,高モジュールプラスチック製のローズ・チューブに配置されている.チューブは,水性補填化合物で満たされている.管 (およびフィラー) は,FRP (繊維強化プラスチック) の周りに,コンパクトで円形のケーブルコアに非金属的な中央強度メンバーとしてストランディングされていますケーブルコアが充填化合物で満たされた後,薄いPE (ポリエチレン) の内殻で覆われます.アラミド繊維の層が内層に貼り付けられた後,強度要素として,ケーブルはPEまたはAT (アンチトラッキング) の外殻で完成します.
ADSSケーブルを設計する際には,空心電線の実際の状態が完全に考慮されます. 110kV未満の空心電線の場合は,PE外膜が適用されます.110kV以上の電源配線用アラミドの量とストランディングプロセスの専用デザインは,様々なスパンスの要求を満たすことができます.
特徴性
1. 電力を切ることなくインストールすることができます
2優れたAT性能,最大インダクティブは,ATシェイットの動作点で25kVに達することができます
3軽量で直径が小さいため,氷や風による負荷や塔や裏支柱の負荷を減らす.
4最大の幅は1000m以上です
5耐張性と温度性能が良い
パラメータ
| ケーブルタイプ | 繊維数 | チューブ | フィルラー |
ケーブル直径 mm |
ケーブル重量 kg/km | 最大作業張力 kN | 強度部 CSA mm2 | 弾性モジュール kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
| ADSS 光ファイバーケーブル技術仕様: | ||||||||
| 基準外径 (mm) |
基準重量 kg/km 重量 |
基準日最大 作業圧 (kN) |
最大許容される作業電圧 (kN) |
断片強度 (kN) |
フォースメンバー CSA (mm2) |
弾性モジュール kN/ (mm2) |
熱膨張係数 ×10-6 /k | |
| PEシールド | AT カーボン |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0だった4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0だった5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0だった8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0だった8 |
| Gさん652 | Gさん655 | 50/125μm | 62.5/125μm | ||
|
減衰 (+20°C) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 帯域幅 (Aクラス) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数値アパルチャー | 0.200±0.015NA | 0.275±0.015NA | |||
| ケーブル切断波長 λcc | ≤1260nm | ≤1480nm | |||
| 繊維の種類 | マルチモード | Gさん651 | A1a:50/125 | グレードインデックス繊維 |
| A1b:62.5/125 | ||||
| シングルモード | G.652 (A,B,C) | B1 だった1:従来の繊維 | ||
| G.652D | B2:ゼロ分散が移動した | |||
| Gさん655 | B1.2 切断波長が移動した | |||
| G.657 (A1,A2,B3) | B4: ポジティブな主な技術データ | |||
| 分散シフト単モード繊維 | ||||
競争上の利点
1.OEM 光ファイバーケーブルメーカー
2繊維ブランド:YOFC,コーニング,フジクラ
3品質認証:ISO9001.ROSH.REACH
4ベトナム・テレコム,タイ・テレコム,シンガポール・テレコム,ドバイ・テレコム,その他大手プロジェクトとの協力
5優れた製品品質,競争力のある価格,迅速な配達と優れたサービスで知られています

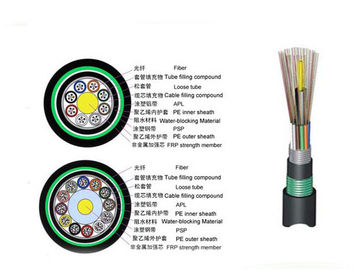

製品構造
パッケージの詳細:ADSS 2-144コア光ファイバーケーブルパッケージは輸出木製のドラム付きである.屋外2-144コア光ファイバーケーブルの木製の寸法は100cm*75cm*75cm,0.57CBMである.外部ケーブルの配送長さは,Core 2-144 Optical Fiber Cableのコアに従って顧客からのカスタムケーブルドラムも受け付けます.
仕様
OEM 2-288コア光ファイバーケーブル
■ カットメアのLOGO
■ 工場価格
●21年品質保証
私たちの証明書
ファイバー オプティック ケーブル を 選ぶ の は なぜ です か
1生産経験が12年あり 従業員の80%が10年以上の経験がある優れた企業文化と経営チーム.
2工場から迅速な出荷
3商品は,支払いの受信後3-15営業日以内に送付されます. 注文量によって異なります.
4T/T,L/C,Western Union,Money Gram,Paypalは受け付けます.好きなものを選ぶだけです.
5.我々はOEMを受け入れます. ケーブルサイズと材料はカスタマイズされています. あなたの自分のロゴとデザインは歓迎されています. 私たちはurの要件と説明に従って生産します.
6.光ファイバーケーブルで12年以上の経験,我々はすでに協力し,国内外の有名な企業と長期間のビジネス関係を確立しました.
親愛なる友よ
訪問ありがとうございます. 私たちは東?? TW-SCIE Co.,LTD CATV& FTTx製品,包括 屋外と屋内 2-288コア光ファイバーケーブル, 設置ツール,テストと検査機器,アクセサリーなど... ほら
熱烈に歓迎します ブラウザに私たちの製品を表示し,また,私たちのウェブサイトを訪問してください.
興味のある物や 疑問がある場合は 連絡してください!
お知らせを期待しています
