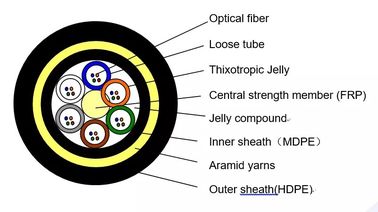

ADSSケーブルは緩く座礁する管である。繊維、250μmは高い係数のプラスチックから成っている緩い管に、置かれる。管は耐水性の満ちる混合物で満ちている。管（および注入口FRP （繊維強化プラスチック）のまわりで密集した、円ケーブルの中心に非金属中央強さメンバーとして）座礁する。ケーブルの中心が満ちる混合物で満ちていた後。それは薄いPE （ポリエチレン）の内部外装で覆われる。aramidの座礁させた層の後でヤーンは強さメンバーとして内部外装に加えられる、ケーブルはPEとまたは（anti-tracking）外の外装で完了する。
頭上式の電力線の実際の状態は完全な考察にADSSケーブルが設計されているとき運ばれる。110kVの下の頭上式の電力線のために、PEの外の外装は加えられる。外の外装で110kVとまたはに、等しい電力線のために適用される。aramidの量の設計を捧げればより線加工はさまざまなスパンの要求を満たすことができる。
全dielectrical self-supporting空気の光ファイバケーブル、構造の金属材料無し
繊維の中心の大きい数、ライト級選手は資源を救う電力線と、取付けることができる
強い張力に抗し、ドクムギおよび射撃を防ぐために高い引張強さのaramid材料を採用しなさい
小さい熱拡張は、ケーブル ラインのアークのvaration小さい時温度変化非常に
強さメンバーとしてaramidヤーンの二重層は、800メートル以上のスパンが付いている高高度の塩湖区域またはラインのような粗い環境に会う
3つの層の外装、外のジャケットとしてPE/AT
3.Specifications
| ケーブル繊維の計算 | / | 2~30 | 32~60 | 62~72 | |||
| 構造 | / | 1+5 | 1+5 | 1+6 | |||
| 繊維様式 | / | G.652D | |||||
| 中央強さメンバー | 材料 | mm | FRP | ||||
| 直径（平均） | 1.5 | 1.5 | 2.1 | ||||
| 緩い管 | 材料 | mm | PBT | ||||
| 直径（平均） | 1.8 | 2.1 | 2.1 | ||||
| 厚さ（平均） | 0.32 | 0.35 | 0.35 | ||||
| 最高繊維/緩い管 | 6 | 12 | 12 | ||||
| 管色 | フル カラーの同一証明 | ||||||
| 繊維の余分な長さ | % | 0.7~0.8 | |||||
| 防水 | 材料 | / | ケーブルのゼリー | ||||
| 内部のsehath | 材料 | mm | MDPE | ||||
| 内部外装 | 0.9mm | ||||||
| 非金属部品を増強しなさい | 材料 | / | Aramidヤーン | ||||
| 外の外装 | 材料 | mm | MDPE | ||||
| 外の外装 | 1.8mm | ||||||
| ケーブルの直径（平均） | mm | 10.9 | 11.5 | 12.1 | |||
| ケーブルの重量（おおよそ） | kg/km | 95 | 110 | 120 | |||
| 部門別区域をケーブルで通信しなさい | mm2 | 93.31 | 103.87 | 114.99 | |||
| 減少係数（最高） | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| 評価される引張強さ（RTS） | kn | 6 | |||||
| 最高の許可された張力（マット） | kn | 2.5 | |||||
| 年次平均作動の張力（EDS） | kn | 3.2 | |||||
| ヤングの係数 | kn/mm2 | 7.8 | |||||
| 熱膨張率 | 10-6/℃ | 9 | |||||
| クラッシュの抵抗 | 長期 | N/100mm | 1100 | ||||
| 短期 | 2200 | ||||||
| 許可の曲げ半径 | 静的 | mm | ODの15 | ||||
| 原動力 | ODの20 | ||||||
| 温度 | 置いた場合 | ℃ | -20~+60 | ||||
| 貯蔵および交通機関 | -40~+70 | ||||||
| ランニング | -40~+70 | ||||||
| 適用範囲 | 電圧レベル、25m/s 110kVの下でのために適したのアイシング5mmの下の風速 | ||||||
| ケーブルの印 |
会社名ADSS-××B1-PE-100M DL/T 788-2001の××××M年 （または顧客の要求で） |
||||||
注:このデータ用紙は契約への参照、ない補足のどれであるただ場合もある。細部については販売に連絡しなさい。
ケーブルはPIで指定どおりにまたは条件として長さで供給される。各長さは別の鉄木のドラムで出荷される。ドラムの最低のバレルの直径はよりケーブルの直径より少し30倍のではない。
ケーブルの端はプラスチック蓋カバーによって水浸透を防ぐために密封される。端はテストのために簡単にアクセスできる。各繊維のための減少のパフォーマンス データの最終検査のテスト レポートはドラムの中で付す。
7. FAQ
Q1:あなたの工場はどこにあるか。
A1:私達の工場はトンコワン都市、広東省、中国にある。
Q2:どの位あなたの会社はずっとこれをしているか。
A2:20年以上。私達は繊維の光ケーブルを作り出すだけでなく、べきであるが、また光ファイバーおよび関連用具を作り出す。
Q3:ケーブルの質はどうですか。
A4:私達の工場はISO9001質の管理システムによって含んでいるSTARFのセリウム、CPRのリストのTLCの証明承認され。私達に一連の装置および器械が私達のプロダクトの信頼できる質を確かめるある。
Q4:私達の条件としてケーブルを作り出すことができるか。
A6:当然。私達は適正価格をあなたの条件に従って異なったタイプのプロダクトに供給してもいい。
Q5:OEMの発注を受け入れ、MOQは何であるか。
A7:はい、私達はあなたのOEMの発注を暖い歓迎。顧客の満足を達成するためには、私達は一つサンプル順序を、受け入れる。
