ADSS 全介電自立 屋外空中光ファイバーケーブル 48コア

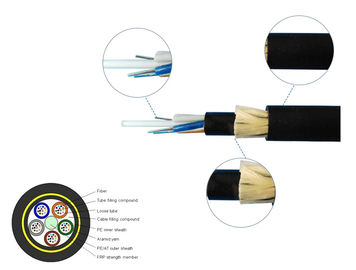

ADSSケーブルは,ローズ・チューブ・ストランディングである. 250μmの繊維は,高モジュールプラスチック製のローズ・チューブに配置されている.チューブは,水性補填化合物で満たされている.管 (およびフィラー) は,FRP (繊維強化プラスチック) の周りに,コンパクトで円形のケーブルコアに非金属的な中央強度メンバーとしてストランドされています.ケーブルコアが充填化合物で満たされた後,薄いPE (ポリエチレン) の内殻で覆われます.アラミド繊維の層が内層に貼り付けられた後,強度要素として,ケーブルはPEまたはAT (アンチトラッキング) の外殻で完成します.
ADSSケーブルを設計する際には,空心電線の実際の状態が完全に考慮されます. 110kV未満の空心電線の場合は,PE外蓋が適用されます.110kV以上の電源配線用アラミドの量とストランディングプロセスの専用デザインは,様々なスパンスの要求を満たすことができます.
2特徴
全電解自立型空中光ファイバーケーブル 構造に金属材料がない
電力線で設置され,資源を節約できます.
強い緊張に耐えるため,高張力アラミド材料を採用し,カクセルと銃撃を防ぐ
熱膨張が小さく,温度が大きく変化するとケーブルラインの弧の変動は小さい
アラミド繊維の二重層が強度要素として使用され,高空の塩湖地域や800m以上のスパンチラインなどの厳しい環境に対応する
3層のシールド,外着としてPE/AT
3仕様
| ケーブルファイバー数 | / | 2〜30 | 32~60 | 62~72 | |||
| 構造 | / | 1+5 | 1+5 | 1+6 | |||
| 繊維スタイル | / | G.652D | |||||
| 中央力帯 | 材料 | mm | FRP | ||||
| 直径 (平均) | 1.5 | 1.5 | 2.1 | ||||
| 緩いチューブ | 材料 | mm | PBT | ||||
| 直径 (平均) | 1.8 | 2.1 | 2.1 | ||||
| 厚さ (平均) | 0.32 | 0.35 | 0.35 | ||||
| 最大繊維/緩い管 | 6 | 12 | 12 | ||||
| 管の色 | 全色識別 | ||||||
| 繊維の長すぎ | % | 0.7~08 | |||||
| 耐水性 | 材料 | / | ケーブルゼリー | ||||
| 内部のセハット | 材料 | mm | MDPE | ||||
| 内部カバー | 0.9mm | ||||||
| 非金属製の強化部品 | 材料 | / | アラミド繊維 | ||||
| 外殻 | 材料 | mm | MDPE | ||||
| 外殻 | 1.8mm | ||||||
| ケーブル直径 (平均) | mm | 10.9 | 11.5 | 12.1 | |||
| ケーブル重量 (約) | kg/km | 95 | 110 | 120 | |||
| ケーブル 断面面積 | mm2 | 93.31 | 103.87 | 114.99 | |||
| 減衰係数 (最大) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| 定数拉伸強度 (RTS) | kn | 6 | |||||
| 最大許容された張力 (MAT) | kn | 2.5 | |||||
| 年間平均稼働電圧 (EDS) | kn | 3.2 | |||||
| ヤングのモジュール | kn/mm2 | 7.8 | |||||
| 熱膨張係数 | 10-6°C | 9 | |||||
| 圧縮抵抗 | 長期 | N/100mm | 1100 | ||||
| 短期 | 2200 | ||||||
| 許可 傾き半径 | 静的 | mm | オーダーメイド | ||||
| ダイナミック | オーダーダース | ||||||
| 温度 | 産卵時に | °C | -20~+60 | ||||
| 貯蔵と輸送 | -40~+70 | ||||||
| 走っている | -40~+70 | ||||||
| 適用範囲 | 110kV未満の電圧レベル,風速が25m/s未満,氷が5mm | ||||||
| ケーブルマーク |
会社名 ADSS-××B1-PE-100M DL/T 788-2001 ××××M 年 (または顧客の要求により) |
||||||
注記:このデータシートは,契約の補完ではなく,参照のみとなります.詳細については,販売部にご連絡ください.
ケーブルはPIに指定された長さまたは要求に応じて供給されます.各長さは別々の鉄木ドラムで出荷されます.ドラムの最小バレル直径は,ケーブル直径の30倍未満ではない.
ケーブル端は水浸透を防止するためにプラスチック保護蓋で密封され,端は試験のために簡単にアクセスできます.各繊維の減衰性能データを含む最終検査試験報告書は,ドラム内側に固定されます..
7よくある質問
Q1: あなたの工場はどこですか?
A1: 当社の工場は,中国,広東省,ドングアン市にあります.
Q2:あなたの会社はどのくらい前からこれをやっているのですか?
A2: 20年以上です.私たちは光ファイバーケーブルを生産するだけでなく光ファイバーおよび関連ツールも生産しています.
Q について3ケーブルの質はどうですか?
A4: 当社の工場はISO9001品質管理システムによって承認され,リストにSTARF,CE,CPR,TLC認証が含まれています.私たちの製品の信頼性の高い品質を保証するために,機器と機器のシリーズを持っています.
Q について4要求に応じたケーブルを生産できますか?
A6: もちろん.私たちはあなたの要求に応じて,合理的な価格でさまざまな種類の製品を供給することができます.
Q について5:あなたはOEM注文を受け入れ,何個はMOQですか?
A7:はい,私たちはあなたのOEM注文を歓迎します. お客様の満足を達成するために,私たちはサンプル注文,たとえ1ピースでも受け入れます.
