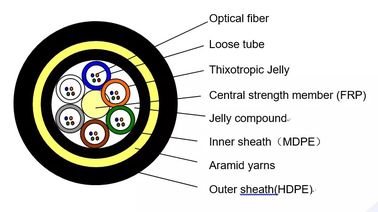

ADSSケーブルは,直径250μmの繊維で構成され,高モジュールプラスチック製の緩い管に配置されている.管は水に耐える詰め物で満たされ,FRPで作られた非金属的な中央強度構成要素の周りに固定されていますこの状態で,コンパクトで円状のケーブルコアが作られ,その後,詰め物で満たされ,PE製の薄い内層で覆われます.その後,アラミド繊維の層が内層に施され,強度が向上します.そして最後に,ケーブルは,追跡防止のためにPEまたはATの外殻で完成します.
ADSSケーブルを設計する際には,空心電線の実際の状態が完全に考慮されます. 110kV未満の空心電線の場合は,PE外膜が適用されます.110kV以上の電源配線用アラミドの量とストランディングプロセスの専用デザインは,様々なスパンスの要求を満たすことができます.
空中光ファイバーケーブルは 完全に介電性で 構造に金属がないので 自立しています
繊維コアが多く 軽量で 電力線に並べられ 資源が節約できます
このケーブルは高張力アラミド材料を使用し,緊張に耐え,損傷を防ぐ.
熱膨張が小さいため ケーブルの弧は 温度変化によって ほとんど影響を受けません
このケーブルは強さのためにアラミド糸の二重層を施し,高空の塩湖や800メートル以上の跨度を持つ線のような厳しい環境に適しています.
ケーブルは PE/AT を外装した 3 層のシートを持っています.
仕様
| ケーブルファイバー数 | / | 2〜30 | 32~60 | 62~72 | |||
| 構造 | / | 1+5 | 1+5 | 1+6 | |||
| 繊維スタイル | / | G.652D | |||||
| 中央力帯 | 材料 | mm | FRP | ||||
| 直径 (平均) | 1.5 | 1.5 | 2.1 | ||||
| 緩いチューブ | 材料 | mm | PBT | ||||
| 直径 (平均) | 1.8 | 2.1 | 2.1 | ||||
| 厚さ (平均) | 0.32 | 0.35 | 0.35 | ||||
| 最大繊維/緩い管 | 6 | 12 | 12 | ||||
| 管の色 | 全色識別 | ||||||
| 繊維の長すぎ | % | 0.7~08 | |||||
| 耐水性 | 材料 | / | ケーブルゼリー | ||||
| 内部のセハット | 材料 | mm | MDPE | ||||
| 内部カバー | 0.9mm | ||||||
| 非金属製の強化部品 | 材料 | / | アラミド繊維 | ||||
| 外殻 | 材料 | mm | MDPE | ||||
| 外殻 | 1.8mm | ||||||
| ケーブル直径 (平均) | mm | 10.9 | 11.5 | 12.1 | |||
| ケーブル重量 (約) | kg/km | 95 | 110 | 120 | |||
| ケーブル 断面面積 | mm2 | 93.31 | 103.87 | 114.99 | |||
| 減衰係数 (最大) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| 定数拉伸強度 (RTS) | kn | 6 | |||||
| 最大許容された張力 (MAT) | kn | 2.5 | |||||
| 年間平均稼働電圧 (EDS) | kn | 3.2 | |||||
| ヤングのモジュール | kn/mm2 | 7.8 | |||||
| 熱膨張係数 | 10-6°C | 9 | |||||
| 圧縮抵抗 | 長期 | N/100mm | 1100 | ||||
| 短期 | 2200 | ||||||
| 許可 傾き半径 | 静的 | mm | オーダーメイド | ||||
| ダイナミック | オーダーダース | ||||||
| 温度 | 産卵時に | °C | -20~+60 | ||||
| 貯蔵と輸送 | -40~+70 | ||||||
| 走っている | -40~+70 | ||||||
| 適用範囲 | 110kV未満の電圧レベル,風速が25m/s未満,氷が5mm | ||||||
| ケーブルマーク |
会社名 ADSS-××B1-PE-100M DL/T 788-2001 ××××M 年 (または顧客の要求により) |
||||||
注記:このデータシートは,契約の補完ではなく,参照のみとなります.詳細については,販売部にご連絡ください.
