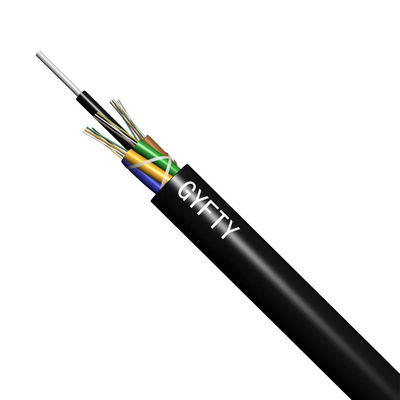

空気の単一モードの送電システムGYFTY 6/12/24中心の光ファイバケーブル
GYFTY FRPは非金属強さメンバーとして中心の中心に置く。満ちる混合物で満ちているケーブルの管は強さメンバーのまわりで座礁する。PEの外装と完了される。GYFTYケーブルは2つの中心から288の中心に利用できる。それは長距離コミュニケーションのために高圧区域で使用される。
適用
1.Aerial/管
2.Connecting通信設備
データ センタの3.Multi中心の配線システム
特徴
機械1.Goodおよび温度の性能
2。抵抗力がある加水分解である高力looesの管
3.Special管の詰物の混合物繊維の重大な保護を保障するため
4.Crush抵抗および柔軟性
5.The続く手段は水密ケーブルを保障する取られる:
中央強さメンバーとして6.Single繊維強化プラスチック
7.Loose管の詰物の混合物
8.100%ケーブルの中心の詰物
概要の指定
| ケーブル タイプ | GYFTY |
| 繊維のタイプ | G652D |
| 適用 | 長距離コミュニケーション、LAN |
| 推薦された設置方法 | 空気 |
| 環境 | 屋外 |
| 温度較差 | -40 70℃への℃ |
| ITU-T G.652D （B1.3）の単モード光ファイバーの技術的な変数 | |||
| 光学特徴 | |||
| モード分野直径（MFD） |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| 遮断波長（λcc） | ≤1260 | nm | |
| 減少係数 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km |
| マクロ曲がる損失 | φ75mm、1550nmの100circles、 | ≤0.1 | dB |
| 減少の不均等 | ≤0.05 | dB | |
| 分散係数 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/（nm.km） Ps/（nm.km） Ps/（nm.km） |
| ゼロ分散の波長 | 1300~1324 | nm | |
| 最高のゼロ分散斜面 | ≤0.093 | Ps/（nm2.km） | |
| （典型的な価値）グループの屈折率 |
1310nm 1550nm |
1.466 1.467 |
|
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0 | µm | |
| 中心/クラッディングの同心性の間違い | ≤0.8 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10 | µm | |
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | |
| コーティングの非環状 | ≤8 | % | |
| 着色されたコーティングの直径 | 250.0±15 | µm | |
| 機械特徴 | |||
| カール（半径） | ≥4 | m | |
| 耐力 | >0.69 | Gpa | |
| コーティングのストリップ力 |
平均値 ピーク値 |
1.0-5.0 1.3-8.9 |
N N |
| 動的圧力腐食の感受性変数（ndの価値） | ≥20 | ||
| 項目 | 記述 | |
| モデル | GYFTY | |
| 1. 繊維の計算 | 48 | 72 |
| 2. ケーブルの直径（MM） ±0.3 | 9.2 | 9.8 |
| 3. ケーブルの重量（KG） | 65 | 81 |
| 4. 中央強さメンバー | ||
| -材料 | FRP | |
| -直径 | 1.4mm | 2.0mm |
| - PEの外装 | いいえ | |
| 5. 緩い管 | ||
| -材料 | PBT | |
| -外の直径 | 2.0mm | |
| -厚さ | 0.3mm | |
| 満ちる混合物のタイプ | ゼリー | |
| -緩い管のNO | 4 | 6 |
| 6. 注入口 | ||
| -材料 | PP | |
| -外の直径 | 2.0mm | |
| -注入口のNO | 1 | 0 |
| 7. 管アセンブリ | ||
| -管のレイアウト | 1+5 | 1+6 |
| -タイプを座礁させること | SZ | |
| 8. システムの水妨害 | ||
| -材料 | 満ちる混合物 | |
| 9. 中心の覆い | ||
| -材料 | ポリエステル テープ | |
| 10. 外の外装 | ||
| -材料 | PE | |
| -厚さ | 1.6mm±0.1mm | |
| 12. 外装の印 | ||
| 印が付いていることのタイプ | レーザープリンターによる印刷 |
|
私達はGYFTA、GYFXTY、GYFDTZA等のような環境条件および伝達容量に従って種類の構造を、設計してもいい。

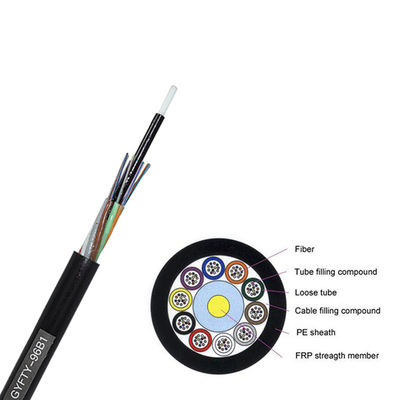

構造
ケーブル外装の印
各ケーブルにケーブルの外のジャケットで次の情報がはっきり印が付いていたある:
a. 製造業者の名前。
b. 製造業者の年
c. タイプのケーブルおよび繊維
d. 長さの印（普通各メートルの印刷）
e. または顧客の要求として。
