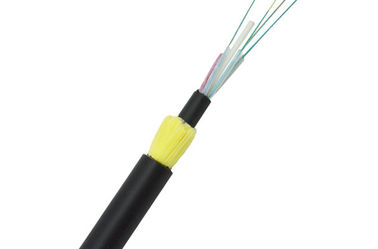

自立型 ADSS 光ファイバーケーブル 黒外蓋色 設置が簡単
このシングルモードケーブル 2/4/6/8/12/24/48/96 コアADSS光ファイバーケーブルは,屋外空中設置に適しています.ライト装甲構造とアマイド 糸メッセンジャーがシングルモードケーブルを作る 2/4/6/8/12/24/48/96 コアADSS光ファイバーケーブル自身重力.
この仕様は,設置外で使用するために顧客に供給される全電圧自立光ファイバーケーブル (ADSS) の要件をカバーする.
光ファイバーケーブルは,この仕様の要件を満たし,一般的には最新の基準を満たすか,またはそれ以上の基準を満たす:
ITU-TG650: 単モードファイバーとケーブルの線形決定的属性に関する定義と試験方法
ITU-TG652.D:単モード光ファイバーとケーブルの特性
IEC 60793-2-50 B1 について3:B級単調繊維のセクション仕様
IEEE Std 1222TM, 全電解自立の光ファイバーケーブルのIEEE規格
特徴
1完全電解式自立型空中光ファイバーケーブル 構造に金属材料がない
2電力線と並べて設置でき,資源を節約できます.
3強い緊張に耐えるため,高張力アラミド材料を採用し,カクセルと銃撃を防ぐ.
4熱膨張が小さいため,気温が大きく変化するとケーブル線の弧の変動は小さい.
5.ダブルジャケット,PE/AT外蓋
仕様
| ケーブルタイプ | ADSS |
| 繊維の種類 | G652D |
| 適用する | 遠隔通信,高電圧領域におけるLAN,または通信ネットワークへのアクセス |
| 推奨する設置方法 | 電源伝送システム,多くの雷の領域と高い電磁気不関係性 |
| 環境 | 屋外 |
| 温度範囲 | -40°Cから70°C |
| ITU-T G.652D (B1.3) 単調光ファイバーの技術パラメータ | |||
| オプティカル特性 | |||
| モードフィールド直径 (MFD) |
1310nm 1550nm |
9.2±04 10.4±08 |
μm μm |
| 切断波長 (λcc) | ≤1260 | nm | |
| 減衰係数 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| マクロ屈曲損失 | φ75mm,100回転,1550nmで | ≤0.1 | dB |
| 減衰の不均一性 | ≤0.05 | dB | |
| 分散係数 |
1288~1339nm 1271~1360nm 1550nm |
≤35 ≤53 ≤18 |
PS/nm.km) PS/nm.km) PS/nm.km) |
| ゼロ分散波長 | 1300~1324年 | nm | |
| 最大零分散傾き | ≤0.093 | PS/(nm2.km) | |
| グループ屈折指数 (典型値) |
1310nm 1550nm |
1.466 1.467 |
|
| ジオメトリック特性 | |||
| コーティング直径 | 125.0±10 | μm | |
| 中核/コーティングの同心度誤差 | ≤0.8 | μm | |
| 円形でないコーティング | ≤10 | % | |
| コーティング直径 | 245.0±10 | μm | |
| コーティング/コーティングの同心度誤差 | ≤120 | μm | |
| 塗装の非円形性 | ≤8 | % | |
| 彩色のコーティングの直径 | 250.0±15 | μm | |
| メカニカル特性 | |||
| カーリング (半径) | ≥4 | m | |
| ストレスの証明 | > 0 でした69 | GPA | |
| コーティングストライプの力 |
平均値 ピーク値 |
1.0-50 1.3-8.9 |
N N |
| ダイナミック・ストレスの腐食感のパラメータ (n)d値) | ≥20 | ||
標準C臭い私は証明繊維
| 違う 違う | 1 | 2 | 3 | 4 | 5 | 6 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | スレート | ホワイト |
| 違う 違う | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 赤色 | ブラック | 黄色 | 紫色 | ピンク | アクア |
ケーブルデザイン
| ポイント | 記述 | ||
| 光ファイバー (G)652.D) | 12F | 24F | |
| 緩いチューブ | 材料 | PBT (ポリブチレンテレフタラート) | |
| チューブあたり繊維 | 4 | 4 | |
| 数字 | 3 | 6 | |
| 詰め棒 | 数字 | 3 | 0 |
| 中央力帯 | 材料 | FRP (ガラス繊維強化プラスチック) | |
| 水阻害物質 | 防水糸 | ||
| 補強隊員 | アラミド繊維 | ||
| 外殻 | 材料 | 黒いHDPE | |
| 厚さ | 定数:1.6mm | ||
| ケーブル名直径 (±0.3mm) | 10.0 | ||
| キャベルの約重量 (kg/km) | 78 | ||
| 定数張力ストレス (RTS) | 4.5KN | ||
| 最大動作電圧 (40%RTS) | 1.8KN | ||
| 日常ストレス (15-25%RTS) | 0.675-1.125KN | ||
| 許容される最大跨度 | 100m | ||
| クラッシュ | 短い時間 | 2200N/100mm | |
| 適用される温度範囲 | オペレーション | -40°C~+70°C | |
| 設置 | -10°C~+50°C | ||
| 貯蔵と輸送 | -40°C~+60°C | ||
| 曲がり半径 | 設置 | ケーブル直径の20倍 | |
| オペレーション | ケーブル直径の10倍 |
||
キャベルの性能
| ポイント | テスト | 試験方法 | 試験結果 |
| 1 |
張力強度 IEC 60794-1-E1 |
ストレスの負荷:1500N 時間: 1分 ケーブル長さ: ≥50m |
損失の変化≤0.1dB@1550nm 繊維の断裂も 殻の損傷も |
| 2 |
影響 IEC 60794-1-E4 |
高さ: 1m 体重: 1kg 衝撃点: ≥5 影響サイクル:リースで1スポットあたり3サイクル |
損失の変化≤0.1dB@1550nm 繊維の断裂も 殻の損傷も |
| 3 |
繰り返し 曲がる IEC 60794-1-E6 |
折り直径:ケーブル外径の25倍 適用された負荷: 25kg 折りたたみサイクル: 30回 曲がり速さ: 2秒あたり 1 回転 |
損失の変化≤0.1dB@1550nm 繊維の断裂も 殻の損傷も |
| 4 |
トルション IEC 60794-1-E7 |
トルション長: 1m 適用された負荷: 25kg トルション角度: ±90 または +180 扭曲サイクル: ≥10回 |
損失の変化≤0.1dB@1550nm 繊維の断裂も 殻の損傷も |
| 5 |
水浸透 IEC 60794-1-F5B |
水の高さ: 1m ケーブル長さ: 3m 保存時間: 24時間 |
ケーブルの反対端から水漏れがない |
| 6 |
温度 IEC 60794-1-F1 |
温度ステップ:+20°C->-40°C°C >+70°C->+20°C 保存時間:各ステップにつき24時間 サイクル:2回 |
損失の変化≤0.1dB@1550nm 繊維の断裂も 殻の損傷も |
| 7 |
複合流量 IEC 60794-1-E14 |
サンプル長さ: 30cm 保存時間: 24時間 |
複合流量がない |
ケーブルSハーツ標識
各ケーブルは,ケーブル外装に明示的に記入されている次の情報があります.
a. 製造者の名前.
製造年
c.ケーブルと繊維の種類
d. 長さ記号 (通常各メートルに印刷)
e. または顧客の要求に応じて
ケーブル構造
