室外用空中用単調モード24コアADSS光ファイバーケーブル
記述

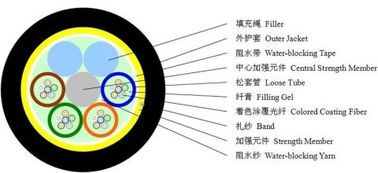

ADSSケーブルは緩いチューブに巻き込まれており,光ケーブルの構造は,高モジュールプラスチック製の緩いチューブに250μmの光ファイバーを包み込むことです.防水補填剤で満たされている. 管 (およびフィラー) は,FRP (繊維強化プラスチック) の周りに非金属的な中央強度メンバーとして曲がり,コンパクトな円形ケーブルコアを形成します.外層は薄いポリエチレン内層,内層はアラミド繊維の鎖状層を補強材として採用し,ケーブルはPE製です.
特徴性
1. 電力を切ることなくインストールすることができます
2優れたAT性能,最大インダクティブは,ATシェイットの動作点で25kVに達する
パラメータ
| ケーブルタイプ | 繊維数 | チューブ | フィルラー |
ケーブル直径 |
ケーブル重量 kg/km | 最大作業張力 kN | 強度部 CSA mm2 | 弾性モジュール kN/mm2 |
| ADSS | 2 | 1 | 4 | 12.5 | 136 | 1.5 | 4.6 | 7.6 |
| ADSS | 4 | 2 | 3 | 13.0 | 142 | 2.25 | 7.6 | 8.3 |
| ADSS | 8 | 3 | 2 | 13.3 | 148 | 3.0 | 10.35 | 9.45 |
| ADSS | 10 | 4 | 1 | 13.6 | 156 | 3.6 | 13.8 | 10.8 |
| ADSS | 12 | 5 | 0 | 13.8 | 159 | 4.5 | 14.3 | 11.8 |
| ADSS | 14 | 6 | 0 | 14.5 | 177 | 5.4 | 18.4 | 13.6 |
| ADSS | 16 | 4 | 1 | 14.9 | 185 | 6.75 | 22.0 | 16.4 |
| ADSS | 20 | 5 | 0 | 15.1 | 193 | 7.95 | 26.4 | 18.0 |
| ADSS | 24 | 6 | 0 | 15.5 | 201 | 9.0 | 32.2 | 19.1 |
| ADSS | 28 | 7 | 1 | 15.6 | 208 | 10.5 | 33.0 | 19.6 |
| ADSS | 32 | 8 | 0 | 16.3 | 226 | 12.75 | 40.0 | 21.0 |
| ADSS | 36 | 9 | 1 | 16.8 | 242 | 15.45 | 48.0 | 24.0 |
| ADSS | 42 | 10 | 0 | 17.2 | 253 | 16.2 | 51.0 | 25.1 |
| ADSS | 48 | 11 | 1 | 17.9 | 266 | 18.0 | 58.8 | 25.1 |
光学特性
| Gさん652 | Gさん655 | 50/125μm | 62.5/125μm | ||
|
|
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||
| @1310nm | ≤0.36 dB/km | ≤0.40dB/km | |||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||
| 帯域幅 (Aクラス) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||
| 数値アパルチャー | 0.200±0.015NA | 0.275±0.015NA | |||
| ケーブル切断波長 λcc | ≤1260nm | ≤1480nm | |||
ADSS光ファイバーケーブルの詳細
| ADSS 光ファイバーケーブル技術仕様 | ||||||||
| 基準外径 (mm) |
基準重量 kg/km 重量 |
基準日最大 作業圧 (kN) |
最大許容される作業電圧 (kN) |
断片強度 (kN) |
フォースメンバー CSA (mm2) |
弾性モジュール kN/ (mm2) |
熱膨張係数 ×10-6 /k | |
| PEシールド | AT カーボン |
|||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | -0だった4 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0だった5 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0だった8 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0だった8 |
| ADSS 光ファイバーケーブル 光学特性: : | ||||
| 繊維の種類 | マルチモード | Gさん651 | A1a:50/125 | グレードインデックス繊維 |
| A1b:62.5/125 | ||||
| シングルモード | G.652 (A,B,C) | B1 だった1:従来の繊維 | ||
| G.652D | B2:ゼロ分散が移動した | |||
| Gさん655 | B1.2 切断波長が移動した | |||
| G.657 (A1,A2,B3) | B4: ポジティブな主な技術データ | |||
| 分散シフト単モード繊維 | ||||
