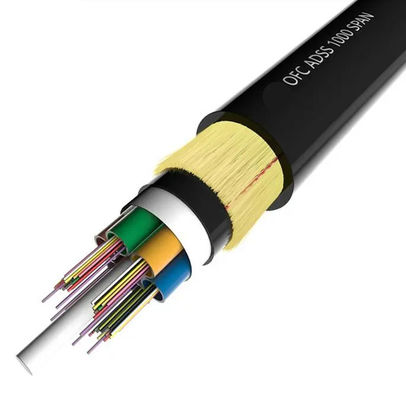

室外用空中用全電解72コアADSS光ファイバーケーブル
ADSSケーブルは緩やかに扭曲されている.光学ケーブルの構造は,高モジュールプラスチック製の緩いチューブに250μm光ファイバーを包み込むことである.管は防水補填化合物で満たされています管 (およびフィラー) は,FRP (繊維強化プラスチック) の周りに非金属的な中央強度メンバーとして曲がり,コンパクトな円形ケーブルコアを形成します.ケーブルコアをフィラーで満たした後.外層は薄いポリエチレン内層内層はアラミド繊維の鎖状層を補強材として採用し,外層はPEまたはAT (反トラッキング) シェイットを採用する.
特徴
1全電解自立の空中光ファイバーケーブル 構造に金属材料がない
2繊維コアが多く 軽量で 電力線で設置でき 資源を節約できます
3強い緊張に耐えるため 高張力アラミド材料を採用し,カクセルや銃撃を防止します.
4熱膨張が小さいため,気温が大きく変化するとケーブル線の弧の変動は小さい.
5耐性要素としてアラミド繊維の二重層,高空の塩湖地域や800メートル以上のスパンプラインなどの厳しい環境に対応します.
63層のシールドで PE/ATが外着ですわかった
申請
1. 屋外販売に適した
2. 電気磁気干渉が強い場所のネットワーク
3遠距離およびローカルエリアネットワーク通信
4低電圧送電・配送システム
仕様
| ケーブルファイバー数 | / | 2〜30 | 32~60 | 62~72 | |||
| 構造 | / | 1+5 | 1+5 | 1+6 | |||
| 繊維スタイル | / | G.652D | |||||
| 中央力帯 | 材料 | mm | FRP | ||||
| 直径 (平均) | 1.5 | 1.5 | 2.1 | ||||
| 緩いチューブ | 材料 | mm | PBT | ||||
| 直径 (平均) | 1.8 | 2.1 | 2.1 | ||||
| 厚さ (平均) | 0.32 | 0.35 | 0.35 | ||||
| 最大繊維/緩い管 | 6 | 12 | 12 | ||||
| 管の色 | 全色識別 | ||||||
| 繊維の長すぎ | % | 0.7~08 | |||||
| 耐水性 | 材料 | / | ケーブルゼリー | ||||
| 内部のセハット | 材料 | mm | MDPE | ||||
| 内部カバー | 0.9mm | ||||||
| 非金属製の強化部品 | 材料 | / | アラミド繊維 | ||||
| 外殻 | 材料 | mm | MDPE | ||||
| 外殻 | 1.8mm | ||||||
| ケーブル直径 (平均) | mm | 10.9 | 11.5 | 12.1 | |||
| ケーブル重量 (約) | kg/km | 95 | 110 | 120 | |||
| ケーブル 断面面積 | mm2 | 93.31 | 103.87 | 114.99 | |||
| 減衰係数 (最大) | 1310nm | dB/km | 0.35 | ||||
| 1550nm | 0.21 | ||||||
| 定数拉伸強度 (RTS) | kn | 6 | |||||
| 最大許容された張力 (MAT) | kn | 2.5 | |||||
| 年間平均稼働電圧 (EDS) | kn | 3.2 | |||||
| ヤングのモジュール | kn/mm2 | 7.8 | |||||
| 熱膨張係数 | 10-6°C | 9 | |||||
| 圧縮抵抗 | 長期 | N/100mm | 1100 | ||||
| 短期 | 2200 | ||||||
| 許可 傾き半径 | 静的 | mm | オーダーメイド | ||||
| ダイナミック | オーダーダース | ||||||
| 温度 | 産卵時に | °C | -20~+60 | ||||
| 貯蔵と輸送 | -40~+70 | ||||||
| 走っている | -40~+70 | ||||||
| 適用範囲 | 110kV未満の電圧レベル,風速が25m/s未満,氷が5mm | ||||||
| ケーブルマーク |
会社名 ADSS-××B1-PE-100M DL/T 788-2001 ××××M 年 (または顧客の要求により) |
||||||
注記:このデータシートは,契約の補完ではなく,参照のみとなります.詳細については,販売部にご連絡ください.

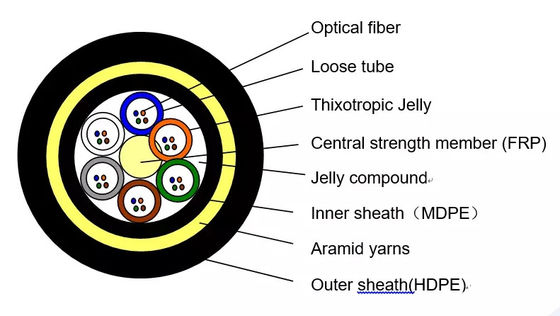

製品構造
私たちの工場
展覧会
品質 と 安全
厳格で完全な品質管理システムを導入し, それぞれの製品が顧客の品質要求を満たすことを保証しています.すべての製品が出荷前に厳格に検査されています. 私たちの製品はRoHS,ISO9001とTLC認証を通過しました.
わたしたち の 原則
顧客を完全に満足させる
高品質なサービスへのコミットメント
長期間の協力と相互利益
