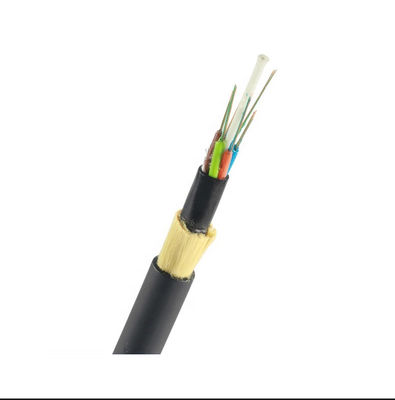

100スパン48の中心ADSSの光ファイバケーブル
ADSSケーブルは緩く座礁する管である。繊維、250μmは高い係数のプラスチックから成っている緩い管に、置かれる。管は耐水性の満ちる混合物で満ちている。管（および注入口FRP （繊維強化プラスチック）のまわりで密集した、円ケーブルの中心に非金属中央強さメンバーとして）座礁する。ケーブルの中心が満ちる混合物で満ちていた後。それは薄いPE （ポリエチレン）の内部外装で覆われる。aramidの座礁させた層の後でヤーンは強さメンバーとして内部外装に加えられる、ケーブルはPEとまたは（anti-tracking）外の外装で完了する。
特徴
1.Canは閉鎖のoffthe力なしで取付けられている。
2.ExcellentAT性能。作動ポイントofATのジャケットで誘導最高は25kVに達することができる。
氷および風によって引き起こされる負荷およびタワーおよびbackpropsの負荷を減らす3.Lightweightおよび小さい直径。
4.Large径間長および大きいスパンは200mある。
5.Good性能のoftensile強さおよび温度。
6.The設計寿命は30年にある。
適用
1.Railwaysおよびテレコミュニケーションの棒のルート。
2.Low電圧伝達および配分組織。
3。長距離およびローカルエリア・ネットワーク コミュニケーション。
高い電磁石の干渉の場所の4.Network。
概要の指定
| ケーブル タイプ | ADSS |
| 繊維のタイプ | G652D |
| 適用 | 高圧区域の長距離の電気通信、LANまたは電気通信ネットワークへのアクセス; |
| 推薦された設置方法 | 送電システム、多くの雷区域および高い電磁石のinerference |
| 環境 | 屋外 |
| 温度較差 | -40℃への70℃ |
| ITU-T G.652D （B1.3）の単モード光ファイバーの技術的な変数 | |||
| 光学特徴 | |||
| モード分野直径（MFD） | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| 遮断波長（λcc） | ≤1260 | nm | |
| 減少係数 | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| マクロ曲がる損失 | φ75mm、1550nmの100circles、 | ≤0.1 | dB |
| 減少の不均等 | ≤0.05 | dB | |
| 分散係数 | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/（nm.km） Ps/（nm.km） Ps/（nm.km） |
| ゼロ分散の波長 | 1300~1324 | nm | |
| 最高のゼロ分散斜面 | ≤0.093 | Ps/（nm2 .km） | |
| （典型的な価値）グループの屈折率 | 1310nm 1550nm |
1.466 1.467 |
|
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0 | µm | |
| 中心/クラッディングの同心性の間違い | ≤0.8 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10 | µm | |
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | |
| コーティングの非環状 | ≤8 | % | |
| 着色されたコーティングの直径 | 250.0±15 | µm | |
| 機械特徴 | |||
| カール（半径） | ≥4 | m | |
| 耐力 | >0.69 | Gpa | |
| コーティングのストリップ力 | 平均値 ピーク値 |
1.0-5.0 1.3-8.9 |
N N |
| 動的圧力腐食の感受性変数（ndの価値） | ≥20 | ||
繊維の標準的な色同一証明
| いいえ。 | 1 | 2 | 3 | 4 | 5 | 6 |
| 色 | 青 | オレンジ | 緑 | ブラウン | スレート | 白い |
| いいえ。 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 赤い | 黒い | 黄色 | バイオレット | ピンク | 水 |
ケーブル設計
| 項目 | 記述 | ||
| 光ファイバー（G.652.D） | 12F | 24F | |
| 緩い管 | 材料 | PBT （ポリブチレンのテレフタル酸塩） | |
| 管ごとの繊維 | 4 | 4 | |
| 数 | 3 | 6 | |
| 注入口の棒 | 数 | 3 | 0 |
| 中央強さメンバー | 材料 | FRP （グラス ファイバーはプラスチックを補強した） | |
| 材料を妨げる水 | ヤーンを妨げる水 | ||
| 付加的な強さメンバー | Aramidヤーン | ||
| 外の外装 | 材料 | 黒いHDPE | |
| 厚さ | 体言:1.6 mm | ||
| ケーブルのわずかな直径（±0.3mm） | 10.0 | ||
| およそケーブルで通信しなさい重量（kg/km）を | 78 | ||
| 評価される張力圧力（RTS） | 4.5KN | ||
| 最高の働く張力（40%RTS） | 1.8KN | ||
| 毎日の圧力（15-25%RTS） | 0.675-1.125KN | ||
| 正当な最高のスパン | 100m | ||
| クラッシュ | 短い時間 | 2200N/100mm | |
| 適当な温度較差 | 操作 | -40℃~+70℃ | |
| 取付け | -10℃~+50℃ | ||
| 貯蔵及び船積み | -40℃~+60℃ | ||
| 曲げ半径 | 取付け | ケーブルの直径の20回 | |
| 操作 | ケーブルの直径の10回 | ||

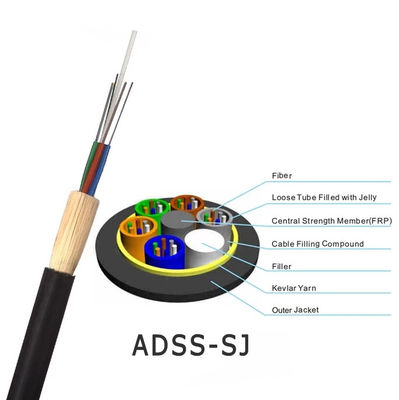

プロダクト構造
ケーブル外装の印
各ケーブルにケーブルの外のジャケットで次の情報がはっきり印が付いていたある:
a.製造業者の名前。
b.製造業者の年
c.タイプのケーブルおよび繊維
D.長さの印（普通各メートルの印刷）
e.または顧客の要求として。
