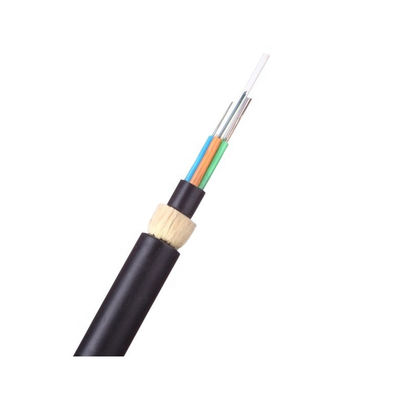

自己支持ADSS光ファイバーケーブルの黒い外の外装色の容易な取付け

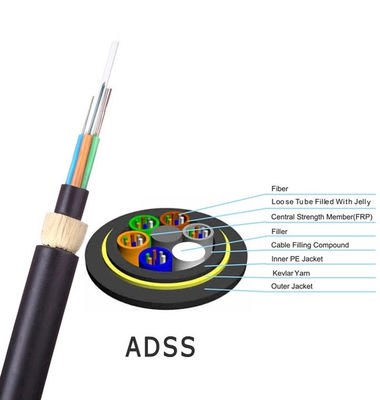

ADSSの光ケーブルは緩い層によって座礁させる構造を採用する。光ファイバー250 µ Mは防水混合物で満ちている高い係数材料から成っている緩い管にスリーブを付けられる。緩い管（および満ちるロープ非金属中央補強の中心（FRP）密集したケーブルの中心を形作るためにおよびケーブルの中心のギャップのまわりで軟膏を妨げる水で）満ちているねじれる。ケーブルの中心はポリエチレン（PE）の内部外装と突き出、そして補強のためのaramidとねじれ、そしてポリエチレン（PE）の外の外装とまたは外の外装で最終的に突き出た
特徴
1.Water swellableヤーンは水保護を再度提供する（乾燥した中心の構造）
2.Non金属の構造
3。ガラス繊維によって補強されるポリマー中央強さメンバーおよびaramidは周辺強さメンバーに提供する優秀な強さをまいはだを詰める
4.Flexible緩衝管はeasy-to-handle末端ハウジングを提供する
5.Single層SZの座礁は繊維の管の圧力を限る
繊維の保護を保障する6.Fiberに適するチキソトロピー ゲルの管
7.TIA 598標準的なカラー コード
8.6か12の繊維の管の構造
適用
屋外の配分への1.Adopted
2。長距離およびローカルエリア・ネットワーク コミュニケーション
3.Low電圧伝達および配分組織
4.Railwaysおよびテレコミュニケーションの棒のルート
概要の指定
| ケーブル タイプ | ADSS |
| 繊維のタイプ | G652D |
| 適用 | 高圧区域の長距離の電気通信、LANまたは電気通信ネットワークへのアクセス; |
| 推薦された設置方法 | 送電システム、多くの雷区域および高い電磁石のinerference |
| 環境 | 屋外 |
| 温度較差 | -40℃への70℃ |
| ITU-T G.652D （B1.3）の単モード光ファイバーの技術的な変数 | |||
| 光学特徴 | |||
| モード分野直径（MFD） | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| 遮断波長（λcc） | ≤1260 | nm | |
| 減少係数 | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| マクロ曲がる損失 | φ75mm、1550nmの100circles、 | ≤0.1 | dB |
| 減少の不均等 | ≤0.05 | dB | |
| 分散係数 | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/（nm.km） Ps/（nm.km） Ps/（nm.km） |
| ゼロ分散の波長 | 1300~1324 | nm | |
| 最高のゼロ分散斜面 | ≤0.093 | Ps/（nm2.km） | |
| （典型的な価値）グループの屈折率 | 1310nm 1550nm |
1.466 1.467 |
|
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0 | µm | |
| 中心/クラッディングの同心性の間違い | ≤0.8 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10 | µm | |
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | |
| コーティングの非環状 | ≤8 | % | |
| 着色されたコーティングの直径 | 250.0±15 | µm | |
| 機械特徴 | |||
| カール（半径） | ≥4 | m | |
| 耐力 | >0.69 | Gpa | |
| コーティングのストリップ力 | 平均値 ピーク値 |
1.0-5.0 1.3-8.9 |
N N |
| 動的圧力腐食の感受性変数（ndの価値） | ≥20 | ||
| 項目 | 記述 | ||
| 光ファイバー（G.652.D） | 12F | 24F | |
| 緩い管 | 材料 | PBT （ポリブチレンのテレフタル酸塩） | |
| 管ごとの繊維 | 4 | 4 | |
| 数 | 3 | 6 | |
| 注入口の棒 | 数 | 3 | 0 |
| 中央強さメンバー | 材料 | FRP （グラス ファイバーはプラスチックを補強した） | |
| 材料を妨げる水 | ヤーンを妨げる水 | ||
| 付加的な強さメンバー | Aramidヤーン | ||
| 外の外装 | 材料 | 黒いHDPE | |
| 厚さ | 体言:1.6 mm | ||
| ケーブルのわずかな直径（±0.3mm） | 10.0 | ||
| およそケーブルで通信しなさい重量（kg/km）を | 78 | ||
| 評価される張力圧力（RTS） | 4.5KN | ||
| 最高の働く張力（40%RTS） | 1.8KN | ||
| 毎日の圧力（15-25%RTS） | 0.675-1.125KN | ||
| 正当な最高のスパン | 100m | ||
| クラッシュ | 短い時間 | 2200N/100mm | |
| 適当な温度較差 | 操作 | -40℃~+70℃ | |
| 取付け | -10℃~+50℃ | ||
| 貯蔵及び船積み | -40℃~+60℃ | ||
| 曲げ半径 | 取付け | ケーブルの直径の20回 | |
| 操作 | ケーブルの直径の10回 | ||
質および安全
私達は各プロダクトは顧客の品質要求事項を満たすことができることを保障する厳密で、完全な品質管理システムを実行した。その上、私達のプロダクトすべては郵送物の前に厳しく点検された。私達のプロダクトはRoHS、ISO9001およびTLCの証明を渡した。
私達の主義
完全な顧客満足
良質サービスへの責任
互いのための長期協同そして利益
質問があったら、米国に連絡すること自由に感じなさい!
