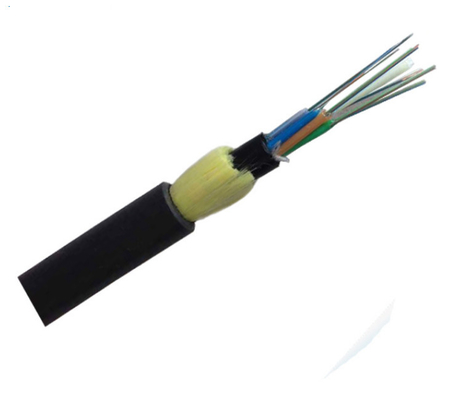

アラミド繊維,水阻害テープ付きの12コアADSS光ファイバーケーブル
FRP ストレンジメンバーとダブルジャケット
記述
ADSSケーブルは,高モジュールプラスチック製の緩い管の中に入れられる 250μmの繊維で構成される.試験管は,水に耐える化合物で満たされ,ケヴラーで包まれますケーブルがコンパクトで防水であることを確認するために,ケブラーと緩い管の間に水阻害物質が適用されます.最後に,ケーブルはポリエチレン (HDPE) またはATシートで完成します.
特徴
軽量で強いケーブルが簡単に100mを横切ります. 細い直径と低いタワー負荷を備えて,それは任意の設置のための完璧な選択です.防水設計により 接続が保持されますシングルファイバーで強化されたプラスチックで 中央の強度部品で ローズチューブ充填化合物と 100%ケーブルコア充填
適用する
どこにでも いつでもシームレスな通信を体験します 革新的な技術が 電気線に沿ってさえ 困難な環境でも機能します
| ケーブル性能パラメータ | |||
| スパンメーター | 200 | 300 | 400 |
| 関連強度張力 (RTS) | 17.5 kn | 20.6 kn | 28 kn |
| 最大許容電圧 (MAT) | 6.9 kn | 8.2 kn | 11.5 kn |
| 許容される圧縮抵抗 | 長期: 1100 n/100mm | 長期: 1100 n/100mm | 長期: 1100 n/100mm |
| 短期: 2200 n/100mm | 短期: 2200 n/100mm | 短期: 2200 n/100mm | |
| 最小屈曲半径 | 動作: 220 mm | 動作: 220 mm | 動作: 220 mm |
| 装置: 360mm | 装置: 360mm | 装置: 360mm | |
| 温度範囲 | 動作: -40 /+70°C | 動作: -40 /+70°C | 動作: -40 / +70°C |
| 設置: -15 / +60°C | 設置: -15 / +60°C | 設置: -15 / +60°C | |
| 外蓋材 | 電気抵抗 AT (ボレアリス材料6081) 蓋 | ||
| 注記 | 氷が積もる5MM,草の速度30M/S | ||
ファイバーパラメータ
| カテゴリー | 記述 | 仕様 | |
| G.652D | |||
| オプティカル仕様 | 衰弱 | @1310nm | ≤0.36dB/km |
| @1550nm | ≤0.22dB/km | ||
| 減衰断続性 | ≤0.05 dB | ||
| 衰弱対波長 | @1285~1330nm | ≤0.05 dB/km | |
| @1525~1575nm | ≤0.05 dB/km | ||
| ゼロ分散波長 | 1300~1324nm | ||
| 零分散傾き | ≤0.092ps/ ((nm2.km) | ||
| 分散 | @1310nm | ≤3.5ps/nm.km | |
| @1550nm | ≤18ps/nm.km | ||
| 偏振モード 分散 (PMD) | ≤0.2ps/km1/2 | ||
| ケーブル切断波長 (λcc) | ≤1260nm | ||
| 効果的グループ屈折指数 | @1310nm | 1.4675 | |
| @1550nm | 1.4681 | ||
| マクロ曲線損失 (30mm半径,100ターン) 1625nm | ≤0.1 dB | ||
| ジオメトリ 仕様 |
モードフィールド直径 | @1310nm | 9.2±0.6μm |
| @1550nm | 10.4±0.8μm | ||
| コーティング直径 | 125±1μm | ||
| 円形でないコーティング | ≤1.0% | ||
| コーティング直径 | 245±7μm | ||
| コーティング/コーディングの濃度誤差 | ≤8μm | ||
| 中核/コーティングの集中度誤差 | ≤0.8μm | ||
| メカニカル 仕様 |
試料試験レベル | ≥1.0% | |
| 繊維の巻き方の半径 | ≥4.0m | ||
| コーティングストライプのピーク強度 | 1.3~8.9N | ||
梱包 と 輸送
正規 寸法 を 持つ100cm*75cm*75cm木製の太鼓
