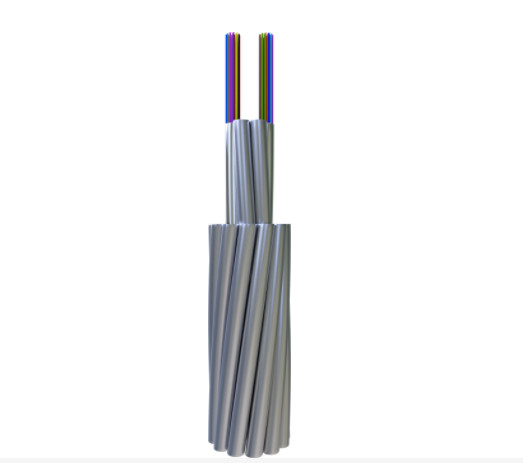

光ファイバー複合のスレッドチューブ接地線

OPGWは,内部に光ファイバーを備えたケーブルで,二つの目的を担う. 接地線と通信のために. 主に110KV,220KV,500KV,750KVの通信線に使用される.新しいオーバーヘッド.

特徴

ゲルで満たされたステンレス鋼管は,光ファイバーを保護し,サポートする. 慎重な制御は,異なる条件で良いパフォーマンスを保証する. より多くの繊維がより大きなチューブに収まる.電気的,機械的 性能 を 良し と し て 強く,信頼 できる もの に なり ます.





	衰弱				帯域幅		偏振モード分散
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	個々の繊維	設計リンク 価値 (M=20,Q=0.01%)
G652D	ほら	ほら	≤0.35dB/km	≤0.21dB/km	ほら	ほら	≤0.20ps/km	≤0.1ps/km
G655	ほら	ほら	ほら	≤0.22dB/km	ほら	ほら	≤0.20ps/km	≤0.1ps/km
50/125μm	≤3.0dB/km	≤1.0dB/km	ほら	ほら	≥600MHz.km	≥1200MHz.km	ほら	ほら
62.5/125μm	≤3.5dB/km	≤1.0dB/km	ほら	ほら	≥200MHz.km	≥600MHz.km	ほら	ほら

パフォーマンス

	分類	材料	価値
建設	光ファイバー	G652D/G655 など	2 - 144
	保護管	ステンレス鋼管	1.5〜6mm
	横断線	ASワイヤ/AAワイヤ/Al Rod	1.5〜6mm
	最大直径		30mm
	最大 横切断		500mm2
特徴	DL/T 832,IEC60794-4-10,IEEE1138などの規格に従って
	最大張力 (RTS) (kN)		700
	圧縮強度最大 ((N/100mm)		3000
	最大短流容量 (40°C~200°C) ((kA2s)		2000
	曲線半径 (ダイナミック)		20D
	ミニ 屈曲半径 (静的)		15D
環境性能	設置 (°C)		-10から+50
	輸送と運用 (°C)		-40 から +65

注:Dはケーブル直径です.

特定型と技術データ

違う 違う	テクニカルデータ
	製品タイプ	構造型	最大 繊維 伯爵さん	ASワイヤのセクション (mm2)	直径 (mm)	ケーブル重量 (kg/km)	平均張力強度 (kN)	20°CDC 抵抗力 (Ω/km)	短時間電流容量 (40~200°C kA2.s)
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS+4/2.5/20AS+ 11/2.8/20AS オプティカルユニット 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS+4/2.5/40AS+ 11/2.8/40AS オプティカルユニット 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS+5/2.5/20AS+ 11/2.8/20AS オプティカルユニット1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS+5/2.5/40AS+ 11/2.8/40AS オプティカルユニット1/2.5	24	≈100	13.2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS+5/2.5/20AS+ 10/3.2/20AS オプティカルユニット1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS+5/2.7/20AS+ 20/30/20AS オプティカルユニット1/26	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS+5/2.8/20AS+ 12/2.8/AA オプティカルユニット1/2.7	24	≈37 ≈74 (AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS+5/2.9/20AS+ 12/2.9/20AS オプティカルユニット1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS+5/2.9/30AS+ 12/2.9/30AS オプティカルユニット1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS+5/2.9/40AS+ 12/2.9/40AS オプティカルユニット1/2.8	36	≈120	14.6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS+4/3.0/20AS+ 12/3.0/20AS オプティカルユニット 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS+4/3.0/30AS+ 12/3.0/30AS オプティカルユニット 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS+4/3.0/40AS+ 12/3.0/40AS オプティカルユニット 2/2.9	72	≈120	15.2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS+5/3.0/20AS+ 12/3.0/20AS オプティカルユニット1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS+5/3.0/30AS+ 12/3.0/30AS オプティカルユニット1/2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS+5/3.0/40AS+ 12/3.0/40AS オプティカルユニット1/2.9	36	≈130	15.2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/20AS オプティカルユニット1/31	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS+5/3.2/30AS+ 12/3.2/30AS オプティカルユニット1/31	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145- [86;170]	1/3.3/20AS+5/3.2/20AS+ 12/3.2/AA オプティカルユニット1/31	36	≈49 ≈96 (AA)	16.1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS+5/3.3/20AS+ 12/3.3/20AS オプティカルユニット1/32	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS+5/3.3/30AS+ 12/3.3/30AS オプティカルユニット1/32	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS+5/3.3/40AS+ 12/3.3/40AS オプティカルユニット1/32	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS+4/3.3/20AS+ 12/3.3/20AS オプティカルユニット 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS+4/3.3/30AS+ 12/3.3/30AS オプティカルユニット 2/3.2	72	≈150	16.6	≤ 853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS+5/3.5/20AS+ 12/3.5/20AS オプティカルユニット1/34	48	≈170	17.6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS+4/3.6/20AS+ 12/3.6/20AS オプティカルユニット 2/3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS+5/3.6/14AS+ 12/3.6/14AS オプティカルユニット1/35	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS+5/3.6/20AS+ 12/3.6/20AS オプティカルユニット1/35	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS+5/3.6/30AS+ 12/3.6/30AS オプティカルユニット1/35	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS+5/3.6/40AS+ 12/3.6/40AS オプティカルユニット1/35	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268].243.4	1/2.7/20AS+4/2.5/20AS+ 12/2.5/20AS+13/3.8/20AS オプティカルユニット1/35	48	≈235	20.3	≤1594	≥268	≤0.38	≥2434

他の光ファイバータイプと数,スレッドワイヤは要求に応じて利用できます.

メカニカル・環境試験特性

ポイント	試験方法	要求事項
緊張感	IEC 60794-1-2-E1 負荷:ケーブル構造に応じて 標本長:10m未満,連結長100m未満 持続時間: 1分	40%RTS 追加繊維のストレッチ (0.01%),追加減衰 (0.03dB) が不要です. 60%RTS繊維ストレイン≤0.25%,追加の減衰≤0.05dB (試験後,追加の減衰は行われない).
クラッシュ	IEC 60794-1-2-E3 負荷:上記の表によると,3ポイント 持続時間: 10分	1550nm ≤0.05dB/ファイバーで追加減衰;要素に損傷がない
水浸透	IEC 60794-1-2-F5B 時間: 1時間 サンプル長:0.5m 水の高さ: 1m	水漏れがない
温度 サイクル	IEC 60794-1-2-F1 サンプル長さ: 500m未満 温度範囲: -40°C から +65°C サイクル: 2 温度サイクルの試験の停留時間: 12h	1550nmでは減衰係数の変化が0.1dB/km未満である.

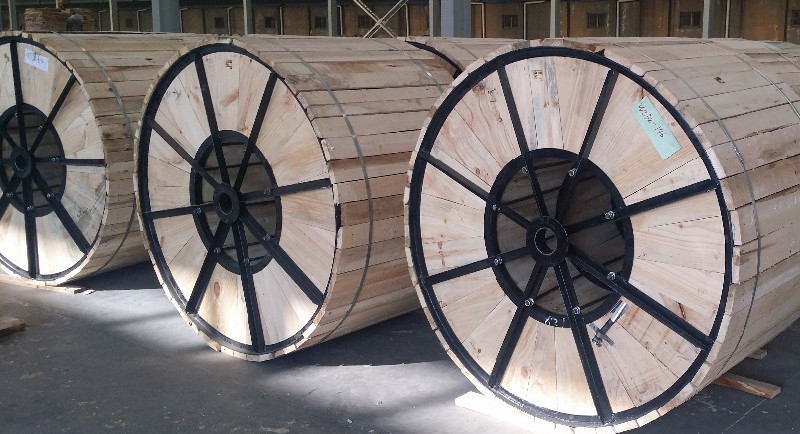

梱包 と 輸送
