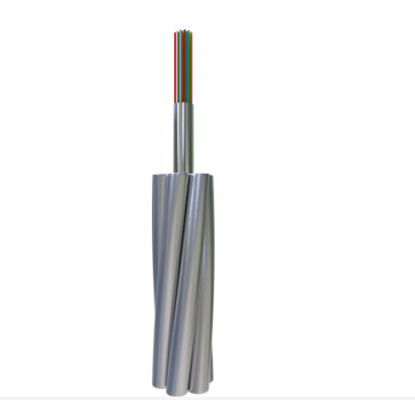

光ファイバー複合型上空接地線 (単管)
特徴
光ファイバーの保護と支柱は,水害性ゲルで満たされた不?? 鋼管によって提供されています.張力性能は良い. 管は直径が小さく,重量が軽いため,塔の追加負荷は低くなります. 光学ユニットは適切な長さの繊維を余分に持っています.組み立てが簡単になります.
|
|
衰弱 |
帯域幅 |
偏振モード分散 |
|||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
個々の繊維 |
設計リンク 価値 (M=20,Q=0.01%) |
|
| G652D | ほら | ほら | ≤0.35dB/km | ≤0.21dB/km | ほら | ほら | ≤0.20ps/km | ≤0.1ps/km |
| G655 | ほら | ほら | ほら | ≤0.22dB/km | ほら | ほら | ≤0.20ps/km | ≤0.1ps/km |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | ほら | ほら | ≥600MHz.km | ≥1200MHz.km | ほら | ほら |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | ほら | ほら | ≥200MHz.km | ≥600MHz.km | ほら | ほら |
建築とパフォーマンス
|
|
分類 |
材料 |
価値 |
|
建設 |
光ファイバー | G652D/G655 など | 2 - 48 |
| 保護管 | ステンレス鋼管 | 1.5〜6mm | |
| 横断線 | ASワイヤ/AAワイヤ/Al Rod | 1.5〜6mm | |
| 最大直径 | 18mm | ||
| 最大 横切断 | 200mm2 | ||
|
特徴 |
DL/T 832,IEC60794-4-10,IEEE1138などの規格に従って | ||
| 最大張力 (RTS) (kN) | 280 | ||
| 圧縮強度最大 ((N/100mm) | 2200 | ||
| 最大短流容量 (40°C~200°C) ((kA2s) | 100 | ||
| 曲線半径 (ダイナミック) | 20D | ||
| ミニ 屈曲半径 (静的) | 15D | ||
| 環境性能 | 設置 (°C) | -10から+50 | |
| 輸送と運用 (°C) | -40 から +65 | ||
注:Dはケーブル直径です.
特定型と技術データ
|
違う 違う |
テクニカルデータ |
||||||||
|---|---|---|---|---|---|---|---|---|---|
|
製品タイプ |
構造型 |
最大 繊維数 |
ASワイヤのセクション |
直径 (mm) |
ケーブル重量 |
平均張力強度 (kN) |
20°CDC 抵抗力 (Ω/km) |
短時間電流容量 (40~200°C kA2.s) |
|
| 1 | OPGW-24B1.3-40-[51;9] | 6/3.0/20AS オプティカルユニット1/30 | 24 | ≈40 | 9.0 | ≤304 | ≥51 | ≤210 | ≥9 |
| 2 | OPGW-24B1.3-50-[58;11. 5 | 6/3.2/20AS オプティカルユニット1/32 | 24 | ≈50 | 9.6 | ≤345 | ≥58 | ≤182 | ≥115 |
| 3 | OPGW-48B1.3-70- [77;24] | 6/3.8/20AS オプティカルユニット1/38 | 48 | ≈70 | 11.4 | ≤475 | ≥77 | ≤130 | ≥24 |
| 4 | OPGW-48B1.3-70-[42;38] | 6/3.8/40AS オプティカルユニット1/38 | 48 | ≈70 | 11.4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
他の光ファイバータイプと数,スレッドワイヤは要求に応じて利用できます.
メカニカル・環境試験特性
|
ポイント |
試験方法 |
要求事項 |
|---|---|---|
|
緊張感 |
IEC 60794-1-2-E1 負荷:ケーブル構造に応じて 標本長:10m未満,連結長100m未満 持続時間: 1分 |
40%RTS 追加繊維のストレッチ (0.01%),追加減衰 (0.03dB) が不要です. 60%RTS繊維ストレイン≤0.25%,追加の減衰≤0.05dB (試験後,追加の減衰は行われない). |
|
クラッシュ |
IEC 60794-1-2-E3 負荷:上記の表によると,3ポイント 持続時間: 10分 |
1550nm ≤0.05dB/ファイバーで追加減衰;要素に損傷がない |
|
水浸透 |
IEC 60794-1-2-F5B 時間: 1時間 サンプル長: 0.5m 水の高さ: 1m |
水漏れがない |
|
温度 サイクル |
IEC 60794-1-2-F1 サンプル長さ: 500m未満 温度範囲: -40°Cから+65°C サイクル: 2 温度サイクルの試験の停留時間: 12h |
1550nmでは減衰係数の変化が0.1dB/km未満である. |
