OPGWエアラールワイヤ 24/48コア OPGW光ファイバーケーブル シングルモード G652D

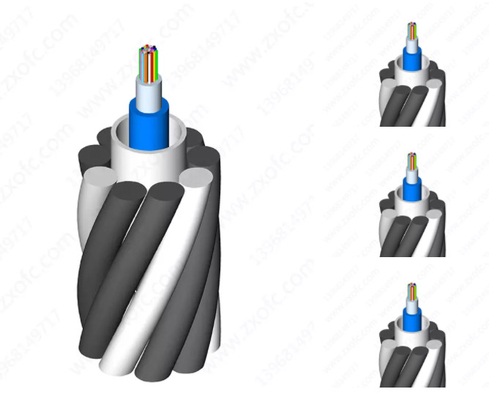

中央の松散管型
繊維は水阻害ゲルで満たされた 密閉し防水性のあるステンレス鋼管に放り込まれますこのチューブは,厳しい環境条件下で設置および運用中に繊維を保護します管の上にあるアルミ層はオプションである.ステンレス光学管は,ケーブルの中心に位置し,アルミニウムコーティング鋼とアルミニウムアニヤワイヤの単層または複数の層で保護されている.アルミニウムで覆われた鋼線は,コンパクトな構造を提供するために,光学ユニットの周りにトラペゾイド形にされています金属線は,厳しい設置および運用条件に耐えられる機械的強度を提供し,短路状態では温度上昇を制御する伝導性を達成します.
複数の松散管 ty

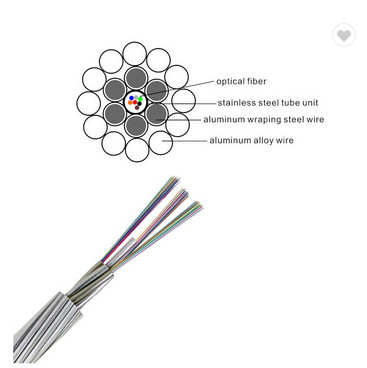

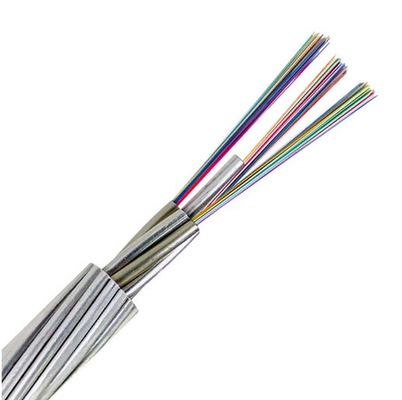

多重松散管型
繊維は水に耐えるステンレス鋼管に閉じ込められ 水を阻害するジェルが入っています多層標準ケーブルの内層は,螺旋状に鎖された2つまたは3つのステンレス鋼の光管で構成されています.多重松管型は,最大144本の繊維で,高繊維数 (48本以上) の要求に応用できます.それは大きな電流容量と広範な横断の要件を満たすことができます.
適用する
OPGWは,新しい電力線,特に通常の線と超高電圧線に接線し,通信システムとして機能します.従来の接線を代替することができます.ファイバー通信を追加し,短回路電流と雷抵抗を供給する.
OPGWケーブルは,主に500KV,220KV,および110KVの線で使用されています.電源切断とセキュリティの制限により,通常新しい線で使用されます.110KV以上の高電圧線に最適で,長距離 (通常は250mを超える).
特徴
このケーブルには最大144本の繊維が 収められます
ケーブルの直径と重量は,他の接地線とほぼ同じで,高張力を持つ一方,塔に追加負荷を加えることが少なくなります.
ステンレス鋼のチューブストランディング技術により,繊維は二次的な長さを維持し,チューブ内を自由に移動できます.ケーブルが長長ストレスを受ける間,繊維をストレスのない状態に保つこと.
光ファイバーはステンレス鋼管で保護されています
このケーブルは優れたセキュリティを提供し,弾丸耐性性能も良い.
ACSW,AAW,SSTの鎖型設計は,電導性と機械的張力強さの幅広い組み合わせを提供しています.
繊維とLオオシTユベ C について識別
単一の繊維と緩い管は,標準TIA/EIA-598-Aに準拠し,下記のように色コードに従ってなければならない.
鋼管1 (No.1-12繊維) 単調光ファイバー (SM)
繊維 の 色
| 違う | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | 赤色 | 自然 | 黄色 | 紫色 | ピンク | アクア |
鋼管2 (No.13-24繊維): 単調光ファイバー (SM)
黒いトレーサー"個 (50mmのピッチ)
| 違う | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | 赤色 | 自然 | 黄色 | 紫色 | ピンク | アクア |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
鋼管3 (No.25-36繊維) 単調光ファイバー (SM)
黒いトレーサー (100mmのピッチ)
| 違う | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | 赤色 | 自然 | 黄色 | 紫色 | ピンク | アクア |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
鋼管4 (No.37-48繊維) 単調光ファイバー (SM)
黒いトレーサー (150mmのピッチ)
| 違う | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | 赤色 | 自然 | 黄色 | 紫色 | ピンク | アクア |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
梱包 と 輸送
OPGWは, ANSI/AA 53-1981 規格または同等の規格に適合する頑丈な木製鉄のロールにしっかりと均等に巻く必要があります.ローリングは,通常の輸送中にOPGWが損傷を受けないことを確保するために,頑丈な木鉄のパテンで強化されるべきですロールの図が付属しています.
ケーブルの長さによって ローリングを積み込むために 異なる種類のローリング (D,d,b,w1,w2) を選択します
