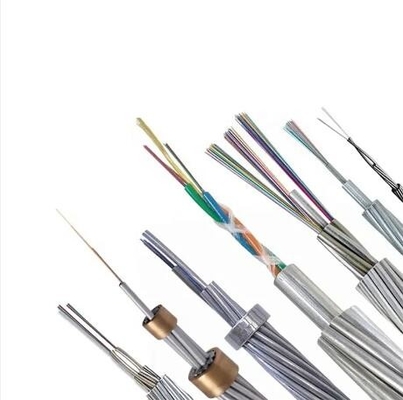

OPGW 標準設計 電力通信用空中装置のための中央のステンレス鋼管
光ファイバーケーブルの技術仕様
オプティカルファイバーの特性
ITU-T G の光学,幾何学,機械,環境特性652.D 光ファイバーは,以下の表に従ってなければならない:
| 特徴 | 指定値 | 単位 | ||
| オプティカル特性 | ||||
| モードフィールド直径 | 1310nm で | 9.1±05 | μm | |
| 1550nm で | 10.3 ± 07 | mm | ||
| 減衰係数 | 1310nm で | ≤0.36 | dB/km | |
| 1550nm で | ≤0.23 | dB/km | ||
| 減衰の不均一性 | ≤0.05 | dB | ||
| ゼロ分散波長 (λ)0) | 1300 ¥1324 | nm | ||
| 最大零分散傾き (S)0最大) | ≤0.092 | ps/(nm2·km) | ||
| 偏光モード分散係数 (PMD)Q について) | ≤0.2 | |||
| 切断波長 (λ)cc) | ≤1260 | nm | ||
| 分散係数 | 1288~1339nm | ≤35 | PS/nmkm | |
| 1550nm | ≤18 | PS/nmkm | ||
| 効果的グループ屈折指数 (N)エフ) | 1310nm で | 1.466 | - どうした? | |
| 1550nm で | 1.467 | - どうした? | ||
| ジオメトリック特性 | ||||
| コーティング直径 | 125.0±10 | μm | ||
| 円形でないコーティング | ≤10 | % | ||
| コーティング直径 | 245.0±100 | μm | ||
| コート・コーティング同心率誤差 | ≤120 | μm | ||
| 塗装の非円形性 | ≤60 | % | ||
| カーネルの同心度誤差 | ≤0.8 | μm | ||
| コーティング/コーティングの同心度誤差 | ≤120 | μm | ||
| メカニカル特性 | ||||
| カールリング | ≥4 | m | ||
| ストレスの証明 | ≥0.69 | GPa | ||
| コーティングストライプの力 | 平均値 | 1.0-50 | N | |
| ピーク値 | 1.3-8.9 | N | ||
| マクロ屈曲損失 | F60mm,100回転,1550nmで | ≤0.05 | dB | |
| F32mm, 1回り, 1550nm で | ≤0.05 | dB | ||
特徴についてケーブル

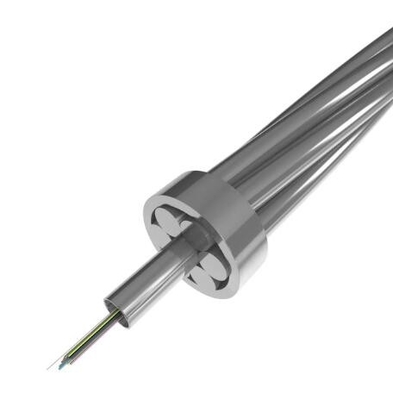

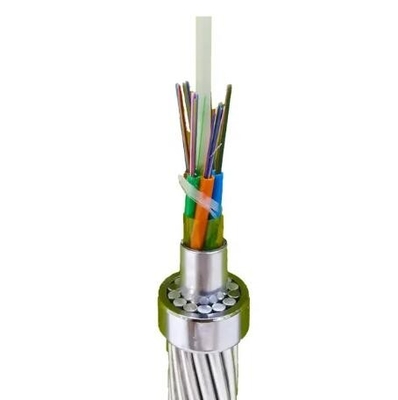

ケーブルの構築とパラメータ"アルミニウムで覆われた鋼鉄線 (AS) と光ファイバーを含むステンレス鋼管から成る上空の接地線.
| 構造 | 材料 | 違う 違う | 材料直径 | ||
| 繊維 | Gさん652.D | 48 | |||
| 中心部 | 20%ASワイヤ | 1 | 直径 | 4.0mm | |
| レイヤ1 | SUSチューブ | 4 | 直径 | 4.0mm | |
| 20%ASワイヤ | 2 | 直径 | 4.0mm | ||
| 層2 | 20%ASワイヤ | 12 | 直径 | 4.0mm | |
OPGWの仕様
| ポイント | テクニカルデータ | ||
| ぶら下がった | コア,レイヤ1,レイヤ2 | ||
| 横断方向 | 外層は右手 | ||
| ケーブル直径 (名目) | 20.0mm | ||
| ケーブル重量 (約) | 1365kg/km | ||
| 支える横断 | ASワイヤ | 188.5mm2 | |
| 定数拉伸強度 (RTS) | 205kN | ||
| 弾性モジュール (E-モジュール) | 162.0kN/mm2 | ||
| 熱延伸係数 | 13.0×10-6/K | ||
| 最大労働ストレス (40%RTS) | 82.0kN | ||
| 日常ストレス (EDS) (RTS) | 36.9~51.25kN | ||
| DC抵抗 20°C | 0.442オーム/km | ||
| 短時間電流 (1.0s,40°C~200°C) | 13.62kA | ||
| 短時間電流 容量I2t | 185.4kA2s | ||
| 最小屈曲半径 | 設置 | ケーブル直径の30倍 | |
| オペレーション | ケーブル直径の15倍 | ||
| 温度範囲 | 設置 | -10°C~+60°C | |
| 貯蔵と輸送 | -40°C~+60°C | ||
| オペレーション | -40°C~+80°C | ||
F についてイバーとL についてオオシTユベ C について臭い私は歯を磨く
単一の繊維と緩い管は,標準TIA/EIA-598-Aと,下記の色コードに適合しなければならない.
鋼管1 (No.1-12繊維) 単調光ファイバー (SM)
繊維 の 色
| 違う | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | 赤色 | 自然 | 黄色 | 紫色 | ピンク | アクア |
鋼管2 (No.13-24繊維): 単調光ファイバー (SM)
黒いトレーサー"個 (50mmのピッチ)
| 違う | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | 赤色 | 自然 | 黄色 | 紫色 | ピンク | アクア |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
鋼管3 (No.25-36繊維) 単調光ファイバー (SM)
黒いトレーサー (100mmのピッチ)
| 違う | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | 赤色 | 自然 | 黄色 | 紫色 | ピンク | アクア |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
鋼管4 (No.37-48繊維) 単調光ファイバー (SM)
黒いトレーサー (150mmのピッチ)
| 違う | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| 色 | 青い | オレンジ | 緑色 | 茶色 | グレー | ホワイト | 赤色 | 自然 | 黄色 | 紫色 | ピンク | アクア |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
梱包Sヒップリング
OPGWは, ANSI/AA 53-1981 に準拠する強固な木鉄のロールにしっかりと均質に巻き込まれる.ローリングは,通常の運輸でOPGWが損傷するのを防ぐために,頑丈な木製鉄のパテンでバックアップしなければならない.処理,貯蔵,並べ替え作業
ロール の 図
ケーブルの長さに応じて,ローディングケーブルのために異なるタイプのリール (D,d,b,w1,w2) を選択します.
環境と認証
ISO14001,RoHSとOHSAS18001システムに完全に準拠しています
設置に関する推奨事項
設置手順:
OPGWの設置には IEEE Std 524-1992 と当社の推奨手順を使用することが推奨されます.
