屋内多堅い緩衝された配分光ファイバーケーブル
この指定は光ファイバーケーブルの供給のための構造、機械、身体検査および標準作業時間の設計の品質をカバーする。特徴はこの文書で意図されている光ケーブルの性能で情報を提供するように記述した。
指定
概要の指定
| ケーブル タイプ | マルチファイバー配分の屋内ケーブル |
| 繊維のタイプ | SM G652D |
| 適用 | コミュニケーション、LAN |
| 推薦された設置方法 | 屋内 |
| 温度較差 | -20℃への60℃ |
繊維の指定
| ITU-T G.652D （B1.3）の単モード光ファイバーの技術的な変数 | |||
| 特徴 | 条件 | ある値 | 単位 |
| 光学特徴 | |||
| モード分野直径（MFD） |
1310nm |
9.2±0.4 |
µm |
| 遮断波長（λcc） | ≤1260 | nm | |
| 減少係数 |
1310nm |
<0.35 |
dB/km |
| マクロ曲がる損失 | φ75mm、1550nmの100circles、 | ≤0.1 | dB |
| 減少の不均等 | ≤0.05 | dB | |
| 分散係数 |
1288~1339nm |
≤3.5 |
Ps/（nm.km） |
| ゼロ分散の波長 | 1300~1324 | nm | |
| 最高のゼロ分散斜面 | ≤0.093 | Ps/（nm2.km） | |
| （典型的な価値）グループの屈折率 |
1310nm |
1.466 |
|
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0 | µm | |
| 中心/クラッディングの同心性の間違い | ≤0.8 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10 | µm | |
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | |
| コーティングの非環状 | ≤8 | % | |
| 着色されたコーティングの直径 | 250.0±15 | µm | |
| 機械特徴 | |||
| カール（半径） | ≥4 | m | |
| 耐力 | >0.69 | Gpa | |
| コーティングのストリップ力 |
平均値 |
1.0-5.0 |
N |
| 動的圧力腐食の感受性変数（ndの価値） | ≥20 | ||
| 繊維の計算 | ケーブル次元（mm） | ケーブルの重量（kg/km） | 抗張（n） | クラッシュ（N/100mm） | 最少曲げ半径（mm） | 温度（℃）の範囲 | |||
| 長い | 不足分 | 長い | 不足分 | 動的 | 空電 | ||||
| 4 | 5.0 | 19.0 | 130 | 440 | 200 | 1000 |
|
|
|
| 6 | 5.2 | 23.0 | 130 | 440 | 200 | 1000 | |||
| 8 | 5.5 | 26.0 | 130 | 440 | 200 | 1000 | |||
| 12 | 6.5 | 36.5 | 200 | 660 | 200 | 1000 | |||
| 16 | 7.5 | 44.5 | 200 | 660 | 200 | 1000 | |||
| 24 | 8.2 | 54.5 | 200 | 660 | 200 | 1000 | |||
| 36 | 9.0 | 72.0 | 200 | 660 | 200 | 1000 | |||
| 48 | 10.5 | 90.0 | 200 | 660 | 200 | 1000 | |||

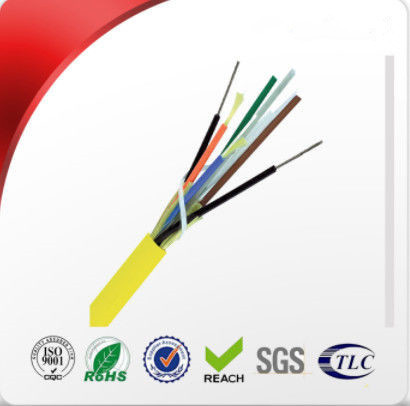

ケーブルの構造
