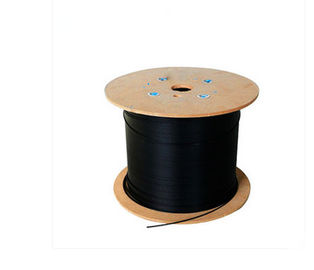

ケーブルの工場平らなFTTH 1core G657A LSZH屋内蝶ドロップ・ケーブル

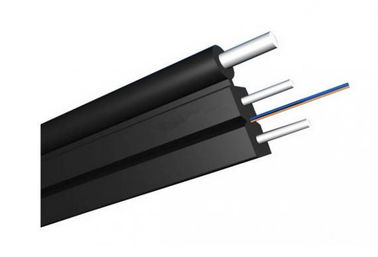

GJXFH FTTHの屋内ドロップ・ケーブルは光ファイバーの単位が中心で置かれる蝶平らな構造を使用する。平行繊維がプラスチック（FRP）強さメンバーを補強する2つは双方に置かれる。それから、ケーブルはLSZHの外装と完了する。
特徴
1.Good防水性能
2.Low煙、ゼロ ハロゲンおよび炎-抑制外装
3.Smaller直径、単純構造、軽量、および高い実行可能性
4.FRP強さメンバーは反電磁石およびクラッシュの抵抗を保障する
5.Special低くねり感受性繊維は高い帯域幅のデータ伝送を提供する
6.Novelフルート設計、容易にストリップおよびスプライスは、取付けおよび維持を簡単にする
7.Accessネットワーク
8.ローカルエリア・ネットワーク（LAN）
直接ケーブルで通信している9.Usedエンド ユーザー
10.Fiber視覚の通信システム
11.FTTH屋内ケーブルで通信することおよび配分
適用
1. 屋内配分に採用される。
2. 通信設備のピグテールとして
3. 通信設備のために適した
4. 便利に取付けることができる
特徴
1. 重量、安価および実行可能性。
2. 枝の限られたスペース分野、屋内シリーズのために適した
3. 構造操作を促進するために置かれる;部分およびケーブル
4. ジャケットの使用低い煙、ハロゲンなしのflame-retardant材料。
5. 電光および強い電気環境を防ぎなさい;
6. FRPかKFRPは構成材料を増強する。
順序のための条件
1. 繊維の種類:単一モードG652、G655、G657の多モード50/125,62.5/125、OM3、OM4。
2. 繊維のブランド:YOFC、コーニング、Fiberhome Fujikura、OFS等。
3. 外装材料:PE、LSZH、ポリ塩化ビニール（要求することができる）。
4. 外装色:黒い、要求することができる。
5. 繊維および管色:座礁させた色に従って、要求することができる。
6. ケーブルのサイズ:テーブルに従って、要求することができるありなさい。
7. ケーブルの長さ:2KMは、要求することができる一般にある。
8. 他の条件:交渉することができる。
指定
|
ケーブル タイプ |
FTTHのドロップ・ケーブル |
繊維の計算 |
1つの繊維 |
|
構造 |
蝶平たい箱 |
単モードG.657A |
単モードG.657A |
|
外のジャケット材料 |
LSZH （黒く/白い） |
強さメンバー材料 |
FRP |
|
ケーブルの直径 |
（2.0±0.1） × （3.0±0.1） mm |
重量 |
10kg/km |
|
引張強さ（長い/短期） |
100/200N |
クラッシュの負荷（長い/短期） |
300/1000 （N/100mm） |
|
曲げ半径（長い/短期） |
10D/20D （mm） |
作動/保管温度 |
-40から+85 °C |
ケーブルの構造の細部:
|
項目 |
記述 |
||||||
|
繊維の数 |
1core |
||||||
|
繊維 |
タイプ |
G657A |
|||||
|
直径 |
250µm |
||||||
|
強さメンバー |
材料 |
電流を通された鋼鉄wire/FRP/KFRP |
|||||
|
ケーブル外装の厚さ |
/ |
最高。0.8mm/Min. 0.4mm |
|||||
|
/ |
/ |
||||||
|
外の外装 |
材料 |
LSZH |
|||||
|
直径 |
1.8±0.2mm |
||||||
|
ケーブルのサイズ（高さ*幅） |
3.0の（±0.1） mm ×2.0 （±0.2） mm |
||||||
|
ケーブルの重量 |
8.5 KG±1KG |
||||||
|
設置温度較差（ºC） |
-20+60 |
||||||
|
操作および輸送の温度（ºC） |
-40+70 |
||||||
|
最低の曲げ半径（mm） |
長期 |
10D |
|||||
|
最低に曲がること |
短期 |
20D |
|||||
|
最低の正当 |
長期 |
40 |
|||||
|
最低の正当 |
短期 |
80 |
|||||
|
クラッシュの負荷（N/100mm） |
長期 |
500 |
|||||
|
クラッシュの負荷（N/100mm） |
短期 |
1000 |
|||||
繊維の特徴:
|
繊維様式 |
単位 |
SM |
SM |
MM |
MM |
MM |
|
|
条件 |
nm |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
|
減少 |
dB/km |
≤ |
≤ |
≤ |
≤3.0/1.0 |
≤3.0/1.0 |
|
|
0.36/0.23 |
0.34/0.22 |
3.0/1.0 |
---- |
---- |
|||
|
Dispresion |
1550nm |
Ps/（nm*km） |
---- |
≤18 |
---- |
---- |
Dispresion |
|
1625nm |
Ps/（nm*km） |
---- |
≤22 |
---- |
---- |
|
|
|
帯域幅 |
850nm |
MHZ.KM |
---- |
---- |
>=400 |
>=160 |
帯域幅 |
|
1300nm |
MHZ.KM |
---- |
---- |
>=800 |
>=500 |
|
|
|
ゼロ分散の波長 |
nm |
1300-1324 |
>=1302、 |
---- |
---- |
>= 1295、 |
|
|
ゼロdispresion斜面 |
nm |
≤0.092 |
≤0.091 |
---- |
---- |
---- |
|
|
PMD最高の個々のFibr |
|
≤0.2 |
≤0.2 |
---- |
---- |
≤0.11 |
|
|
PMDの設計リンク価値 |
Ps （nm2*k |
≤0.12 |
≤0.08 |
---- |
---- |
---- |
|
|
繊維の遮断波長のλc |
nm |
>= 1180、 |
>=1180、 |
---- |
---- |
---- |
|
|
ケーブルのsutoff |
nm |
≤1260 |
≤1260 |
---- |
---- |
---- |
|
|
MFD |
1310nm |
um |
9.2+/-0.4 |
9.2+/-0.4 |
---- |
---- |
---- |
|
1550nm |
um |
10.4+/-0.8 |
10.4+/-0.8 |
---- |
---- |
---- |
|
|
数 |
|
---- |
---- |
0.200+/ |
0.275+/-0。 |
0.200+/-0 |
|
|
ステップ（二方向の平均 |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
繊維上の不規則性 |
dB |
≤0.05 |
≤0.05 |
≤0.10 |
≤0.10 |
≤0.10 |
|
|
|
|
|
|
|
|
|
|
|
Dicontinuity |
|||||||
|
相違の後方散乱 |
dB/km |
≤0.05 |
≤0.03 |
≤0.08 |
≤0.10 |
≤0.08 |
|
|
減少の均等性 |
dB/km |
≤0.01 |
≤0.01 |
|
|
|
|
|
中心のdimater |
um |
|
|
50+/-1.0 |
62.5+/-2.5 |
50+/-1.0 |
|
|
クラッディングの直径 |
um |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
125.0+/-0.1 |
|
|
クラッディングの非環状 |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
コーティングの直径 |
um |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
242+/-7 |
|
|
/ズアオアトリ コーティング |
um |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
環状に非塗ること |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
中心/クラッディングのconentricityの間違い |
um |
≤0.6 |
≤0.6 |
≤1.5 |
≤1.5 |
≤1.5 |
|
|
カール（半径） |
um |
≤4 |
≤4 |
---- |
---- |
---- |
|
パッキング及び出荷
企業収益
トンコワンTW-SCIE Co.、株式会社は私達の自身のimpotersおよび輸出業者の権利のコミュニケーションに中国のハイテクな企業グループ捧げたプロジェクトをである。創設以来、良質プロダクトは専門にされたコミュニケーションに固定してに強い協同企業をそして急速に育つ可能にした
製造業者の製造者およびエンジニア リング サービスの提供者中国の繊維およびケーブル工業の最も完全なプロダクト整列そして指定。
企業は忠実で、理性的で、注意深い才能のpasselの所有されている。私達自身を世界的な先端開発および適用と続くことに曲げている間、私達が多くのの協同のタイを科学研究アカデミー造り上げる。
詳しいイメージ
私達の質及びサービス
トンコワンTW-SCIE CO.、株式会社は私達の顧客へ良質の光ファイバーケーブル プロダクト及びサービスを下記によって提供することに努力している:
1. 製品品質および性能のために一貫して会う;
2. 私達の顧客の要求を満たす製品とサービスの時機を得た配達;
3. 私達の顧客に役立てるよりよくように私達の人々がきちんと訓練されることを確認する。
あなたの問題を解決できることで私達の優先順位、pls感じる私達に連絡して自由にである!
