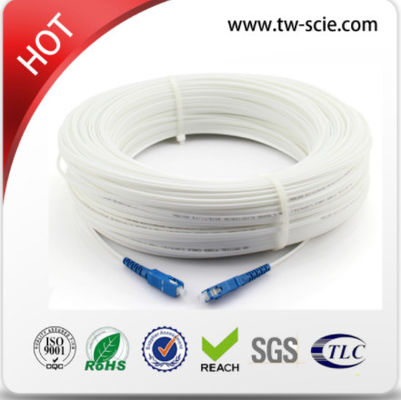

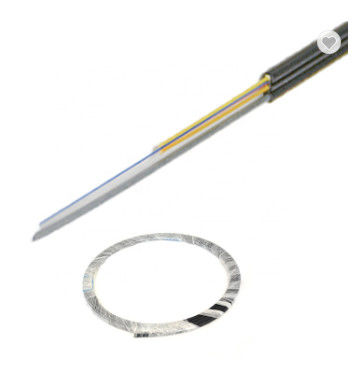

2つの中心の家（FTTH）の塗布への繊維のための平らなドロップ・ケーブルは繊維強化プラスチック（FRP）強さメンバーおよびLSZHの外のジャケットから成っている絶縁耐力のメンバーが保護する2つの単一モード繊維と、ケーブル組み立てられる。
構造で非常に軽く、家、アパートまたはオフィスに、強化ポイントに主端子盤を接続するために一般に使用されて取付けることは容易である。業界標準のコネクターは標準250µm繊維のサイズのために直接終了に使用することができる。
に従うか、または標準を超過する
. ITU-T G652.D. ITU-T G651.1 OM1 OM2 OM3 OM4
. ITU-T G657.A. IEC60793-2-10のタイプA1a.1/A1b OM1/OM2
. IEC60793-2-10タイプA1a.2 OM3。IEC60793-2-10タイプA1a.3 OM4
. ISO/IEC 11801、ISO/IEC 24702。IEEE 802.3zギガビットのイーサネット
. ANSI/TIA/EIA 568C.3。ROHS迎合的で指導的な2011/65/EU （ROHS2.0）
機械及び環境の特徴
| 記述 | ケーブルの指定 | |
| G652D | G657A | |
| クラッディングの非環状 | <1> | ≤0.7% |
| モードeldの直径@ 1310nm | 8.7~9.5µm | 8.4~9.2µm |
| クラッディングの直径 | 125.0+1.0µm | 125.0+0.7µm |
| 中心の同心性の間違い | <0> | <0> |
| 第一次コーティングの直径 | 245±7µm | 245±5µm |
| コーティング クラッディングの同心性の間違い | ≤12.0up | |
| 繊維の曲げ半径 | >4m | |
| 証拠のレベル | >1.5%緊張 | |
| 繊維のタイプ | G652DかG657A | |
| 抗張負荷 | 80N | |
| 温度 | -20~60°C | |
| CHARACTERISTICE | 条件 | 価値 | |
| 減少 | @1310nm | <0> | |
| @1550nnm | <0> | ||
| マクロ曲がる損失 | Ø 30のmm | G652D | G657A |
| 1550nmの10の回転 | <0> | <0> | |
| 色彩分散 | @1310nm | <3> | |
| @1550nnm | <18ps> | ||
| 遮断波長 | <1260nm> | ||
| ゼロ分散斜面 | ≤0.092ps/（nmの² .km） | ||
| ゼロ分散の波長 | 1312~1324nm | ||
標準的な繊維のカラー コード
繊維13はおよびより高い加えられた黒い縞かダッシュとカラー コード繰り返される
注:繊維の管色は同じ順序と続かれる。
命令ガイド
| XX | B | C | CL | |
| ケーブル タイプ | ジャケット | 繊維の計算 | 繊維のタイプ（FXX） | ジャケット色（CL） |
| GJXFH | 1=PVC 2=LSZH 3=PE |
いいえ。繊維の 01F、02F |
OM1=62.5/125 OM1 OM2=50/125 OM2 OM3=50/125 OM3 OM4=50/125 OM4 G652D=9/125 G652D G657A=9/125 G657A |
に記載のとおり カラー コードの図表 |
| 部品番号 | 記述 |
| OC-GJXFH-22G652DWH | 2中心単モードG652D GJXFHの光ファイバケーブル、 LSZHのジャケット、白い色。 |
