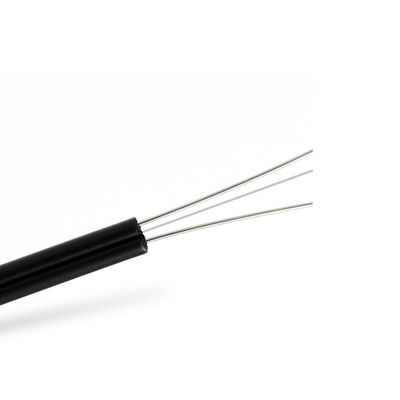

FRPのG657A LSZHの外装の光ファイバーケーブルはFTTHを増強する
適用
1. 屋内ケーブル装置に採用される。
2。通信設備のピグテールとして。
3. 床の関係のために適した。
特徴
1. 250um繊維。
2. FRP/KFRP。
3. LSZHの外装。

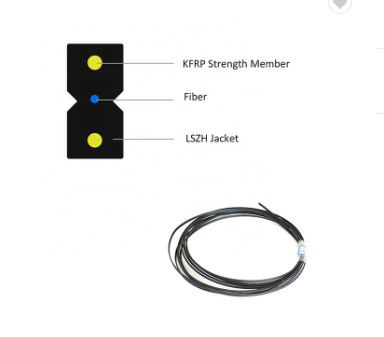

ケーブルの構造の細部
| 項目 | 記述 | ||||||
| 繊維の数 | 1core | ||||||
| 繊維 | タイプ | G652D/G657A/Multimode | |||||
| 直径 | 250µm | ||||||
| 強さメンバー | materia | ケブラー ヤーン | |||||
| 緩い管 | 直径 | 0.9-1.2mm | |||||
| 材料 | / | ||||||
| 外の外装 | 材料 | PVC/LSZH | |||||
| 直径 | 1.6*2.0-3.0*6.0mm | ||||||
| ケーブルのサイズ（高さ*幅） | / | ||||||
| ケーブルの重量 | 5.5-28.5KG | ||||||
| 設置温度較差（ºC） | -20+60 | ||||||
| 操作および輸送の温度（ºC） | -40+70 | ||||||
| 最低の曲げ半径（mm） | 長期 | 10D | |||||
| 最低に曲がること 半径（mm） |
短期 | 20D | |||||
| 最低の正当 引張強さ（N） |
長期 | 40 | |||||
| 最低の正当 引張強さ（N） |
短期 | 80 | |||||
| クラッシュの負荷（N/100mm） | 長期 | 200 | |||||
| クラッシュの負荷（N/100mm） | 短期 | 1000 | |||||
繊維および管の標準的な色
| 繊維様式 | 単位 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 条件 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 減少 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/（nm*km） | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/（nm*km） | ---- | ≤22 | ---- | ---- | ||
| 帯域幅 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 帯域幅 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| ゼロ分散の波長 | nm | 1300-1324 | >=1302、 ≤1322 |
---- | ---- | >= 1295、 ≤1320 |
|
| ゼロdispresion斜面 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD最高の個々のFibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMDの設計リンク価値 | Ps （nm2*k m） |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 繊維の遮断波長のλc | nm | >= 1180、 ≤1330 |
>=1180、 ≤1330 |
---- | ---- | ---- | |
| ケーブルのsutoff 波長のλcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 数 開き（NA） |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0。 015 |
0.200+/-0 .015 |
||
| ステップ（二方向の平均 測定） |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さおよびポイント |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| 相違の後方散乱 係数 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減少の均等性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 中心のdimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| クラッディングの直径 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| クラッディングの非環状 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| コーティングの直径 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| /ズアオアトリ コーティング 集中的に間違い |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 中心/クラッディングのconentricityの間違い | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| カール（半径） | um | ≤4 | ≤4 | ---- | ---- | ---- | |
パッキング及び出荷
企業収益
東Guan TW-SCIE Co.、株式会社は私達の自身のimpotersおよび輸出業者の権利のコミュニケーションに中国のハイテクな企業グループ捧げたプロジェクトをである。創設以来、良質プロダクトは専門にされたコミュニケーション製造業者の製造者およびエンジニア リング サービスの提供者に固定してに強い協同企業をそして急速に育つ中国の繊維およびケーブル工業の最も完全なプロダクト整列そして指定可能にした。
企業は忠実で、理性的で、注意深い才能のpasselの所有されている。私達自身を世界的な先端開発および適用と続くことに曲げている間、私達が多くのの協同のタイを科学研究アカデミー造り上げる。
私達の企業の主要なプロダクトは次のとおりである:
光ケーブル、光ケーブル、光学媒体のコンバーター、光学トランシーバー、光カプラー、光学変復調装置、光コネクタ、光学配線盤。
プロダクトすべては電気通信、電力、鉄道およびフランスを、インド輸出する、他の関連の部門で広く利用されているシンガポール、マレーシア。
