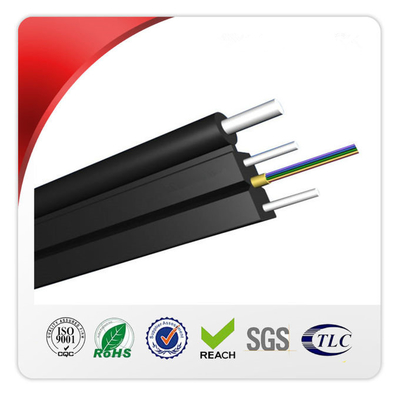

中心屋外FTTHが鋼線が付いているドロップ・ケーブルを2つは増強する
この指定は光ファイバーケーブルの供給のための構造、機械、身体検査および標準作業時間の設計の品質をカバーする。特徴はこの文書で意図されている光ケーブルの性能で情報を提供するように記述した。
適用
1.Outdoor配線システム。
2.FTTHの末端システム。
3.Indoorシャフト、造る配線。
特徴
1.Bowタイのタイプ断面設計、LSZHまたはポリ塩化ビニール ジャケット。
繊維を保護し、十分な張力および圧力を提供する強さメンバーとして2.Two平行鋼線かFRP。
すばらしい帯域幅を提供し、ネットワーク伝達特徴を高める3.Flex耐久繊維。
4.Easyは、維持のために容易な軽量、小型、独特な溝の設計皮をむいた。
抗張特性を高めるメッセンジャーとして5.Single鋼線。
ケーブル外装の印
各ケーブルにケーブルの外のジャケットで次の情報がはっきり印が付いていたある:
a. 製造業者の名前。
b. 製造業者の年
c. タイプのケーブルおよび繊維
d. 長さの印（普通各メートルの印刷）
e. または顧客の要求として。
指定
概要の指定
|
ケーブル タイプ |
FTTH （ドロップ・ケーブル） |
|
繊維のタイプ |
SM G.657A1 |
|
適用 |
長距離コミュニケーション、LAN |
|
推薦された設置方法 |
空気 |
|
環境 |
屋内/屋外 |
|
温度較差 |
-40ºCへの70ºC |
繊維の指定
|
繊維様式 |
単位 |
SM |
SM |
SM |
||
|
条件 |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
減少 |
dB/km |
≤0.36/0.23 |
≤3.5/0.21 |
≤3.5/0.21 |
||
|
分散 |
1310nm |
Ps/（nm*km） |
≤18 |
≤18 |
≤18 |
|
|
1550nm |
Ps/（nm*km） |
≤22 |
≤22 |
≤22 |
||
|
ゼロ分散の波長 |
nm |
1312±10 |
1312±10 |
1300-1324 |
||
|
ゼロ分散斜面 |
ps/（nmの²の×Km） |
≤0.091 |
≤0.090 |
≤0.092 |
||
|
PMDの最高の個々の繊維 |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
||
|
PMDの設計リンク価値 |
ps/（nmの²の×Km） |
≤0.08 |
≤0.08 |
≤0.08 |
||
|
繊維の遮断波長のλc |
nm |
>=1180、≤1330 |
>=1180、≤1330 |
>=1180、≤1330 |
||
|
ケーブルの遮断波長のλcc |
nm |
≤1260 |
..... |
..... |
||
|
MFD |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
|
|
1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
||
|
ステップ（二方向の測定の平均） |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
繊維長さおよびポイント不連続上の不規則性 |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
相違の後方散乱係数 |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
||
|
減少の均等性 |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
||
|
クラッディングの直径 |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
||
|
クラッディングの非環状 |
% |
≤1.0 |
≤0.7 |
≤0.7 |
||
|
コーティングの直径 |
um |
242±7 |
242±7 |
242±7 |
||
|
集中的にコーティング/ズアオアトリの間違い |
um |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
環状に非塗ること |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
中心/クラッディングの同心性の間違い |
um |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
カール（半径） |
um |
≥4 |
≥4 |
≥4 |
||
|
繊維様式 |
単位 |
SM |
SM |
SM |
||
|
条件 |
nm |
1310/1550 |
1310/1550 |
1310/1550 |
||
|
減少 |
dB/km |
≤0.36/0.23 |
≤3.5/0.21 |
≤3.5/0.21 |
||
|
分散 |
1310nm |
Ps/（nm*km） |
≤18 |
≤18 |
≤18 |
|
|
1550nm |
Ps/（nm*km） |
≤22 |
≤22 |
≤22 |
||
|
ゼロ分散の波長 |
nm |
1312±10 |
1312±10 |
1300-1324 |
||
|
ゼロ分散斜面 |
ps/（nmの²の×Km） |
≤0.091 |
≤0.090 |
≤0.092 |
||
|
PMDの最高の個々の繊維 |
[ps/√km] |
≤0.2 |
≤0.2 |
≤0.2 |
||
|
PMDの設計リンク価値 |
ps/（nmの²の×Km） |
≤0.08 |
≤0.08 |
≤0.08 |
||
|
繊維の遮断波長のλc |
nm |
>=1180、≤1330 |
>=1180、≤1330 |
>=1180、≤1330 |
||
|
ケーブルの遮断波長のλcc |
nm |
≤1260 |
..... |
..... |
||
|
MFD |
1310nm |
um |
9.2±0.4 |
9.0±0.4 |
9.8±0.4 |
|
|
1550nm |
um |
10.4±0.8 |
10.1±0.5 |
9.8±0.5 |
||
|
ステップ（二方向の測定の平均） |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
繊維長さおよびポイント不連続上の不規則性 |
dB |
≤0.05 |
≤0.05 |
≤0.05 |
||
|
相違の後方散乱係数 |
dB/km |
≤0.03 |
≤0.03 |
≤0.03 |
||
|
減少の均等性 |
dB/km |
≤0.01 |
≤0.01 |
≤0.01 |
||
|
クラッディングの直径 |
um |
125.0±0.1 |
124.8±0.1 |
124.8±0.1 |
||
|
クラッディングの非環状 |
% |
≤1.0 |
≤0.7 |
≤0.7 |
||
|
コーティングの直径 |
um |
242±7 |
242±7 |
242±7 |
||
|
集中的にコーティングの間違い |
um |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
環状に非塗ること |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
中心/クラッディングの同心性の間違い |
um |
≤0.6 |
≤0.5 |
≤0.5 |
||
|
カール（半径） |
um |
≥4 |
≥4 |
≥4 |
||
繊維の標準的な色同一証明
|
いいえ。 |
1 |
2 |
3 |
4 |
5 |
6 |
|
色 |
青 |
オレンジ |
緑 |
ブラウン |
スレート |
白い |
|
いいえ。 |
7 |
8 |
9 |
10 |
11 |
12 |
|
色 |
赤い |
黒い |
黄色 |
バイオレット |
ピンク |
水 |
ケーブル設計
|
項目 |
記述 |
|
モデル |
FTTH-1 G.657A1-LSZH |
|
1. 繊維の計算 |
2中心 |
|
2. ケーブルの直径 |
2.1±0.1*5.2±0.2mm |
|
3. ケーブルの重量 |
17.7KG |
|
4. 強さメンバー |
|
|
-材料 |
鋼鉄 |
|
-直径 |
0.45mm*2 |
|
5.Outer外装 |
|
|
-材料 |
LSZH |
|
6. 外装の印 |
|
|
印が付いていることのタイプ |
レーザープリンターによる印刷 |
|
7. メッセンジャー |
|
|
OD |
1.0mm |
|
材料 |
鋼線 |
ケーブルの性能
| 項目 | 記述 | |
| 設置温度較差 | -20--+60ºC | |
| 操作および輸送の温度 | -40-+70ºC | |
| 最低の曲げ半径（mm） | 長期 | 10D |
| 短期 | 20D | |
| 正当な引張強さ（N） | 長期 | 300 |
| 短期 | 600 | |
| クラッシュの負荷（N/100mm） | 長期 | 1100 |
| 短期 | 2200 | |
テストおよび点検
すべての繊維の光学的性質はケーブルの製造業前に測定され、ケーブルの製造工程そして寿命中たどることができる残る。
ケーブルで通信することの後で、私達は周期的な証明と共に波長を作動させる二方向OTDRのケーブルの各長さの減少の条件に100%の承諾をまったく保証するのに統計的なプロセス制御技術を使用する。ケーブルの次元の測定はまた最終検査でなされ、記録される。
パッキングおよび出荷
ケーブルはPIで指定どおりにまたは条件として長さで供給される。各長さは別の使い捨ての木のドラムで出荷される。ドラムの最低のバレルの直径はケーブルの直径30倍以下ではない。
各巻き枠のケーブルはケーブルに革紐の包装によって留まる熱覆いで完全に覆われる。この覆いは再使用可能で、優秀な熱および紫外線保護を提供する。
ケーブルの端はプラスチック蓋カバーによって水浸透を防ぐために密封される。端はテストのために簡単にアクセスできる。各繊維のための減少のパフォーマンス データの最終検査のテスト レポートはドラムの中で付す。
