1/2/4の中心LSZHの外装の弓タイプFTTHのドロップ・ケーブル
特徴
1.Special低くねり感受性繊維は高い帯域幅および優秀なコミュニケーション伝達特性を提供する
2.Two平行強さメンバーは繊維を保護するためにクラッシュの抵抗の良い業績を保障する
3.Simple構造の、軽量および高い実行可能性
4.Novelフルート設計、容易にストリップおよびスプライスは、取付けおよび維持を簡単にする
5.Low煙、ゼロ ハロゲンおよび炎-抑制外装
6.Simple構造の、軽量および高い実行可能性
特徴
1. 250um繊維。
2. FRP/KFRP。
3. LSZHの外装。

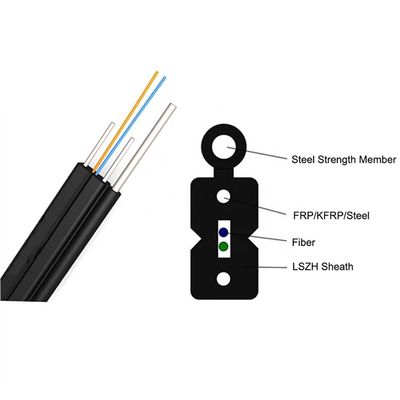

ケーブルの構造の細部
| 項目 | 記述 | ||||||
| 繊維の数 | 2-24cores | ||||||
| 繊維 | タイプ | G652D/G657A/Multimode | |||||
| 直径 | 250µm | ||||||
| 強さメンバー | materia | ケブラー ヤーン | |||||
| 緩い管 | 直径 | 0.9-1.2mm | |||||
| 材料 | / | ||||||
| 外の外装 | 材料 | PVC/LSZH | |||||
| 直径 | 1.6*2.0-3.0*6.0mm | ||||||
| ケーブルのサイズ（高さ*幅） | / | ||||||
| ケーブルの重量 | 5.5-28.5KG | ||||||
| 設置温度較差（ºC） | -20+60 | ||||||
| 操作および輸送の温度（ºC） | -40+70 | ||||||
| 最低の曲げ半径（mm） | 長期 | 10D | |||||
| 最低に曲がること 半径（mm） |
短期 | 20D | |||||
| 最低の正当 引張強さ（N） |
長期 | 40 | |||||
| 最低の正当 引張強さ（N） |
短期 | 80 | |||||
| クラッシュの負荷（N/100mm） | 長期 | 200 | |||||
| クラッシュの負荷（N/100mm） | 短期 | 1000 | |||||
繊維および管の標準的な色
| 繊維様式 | 単位 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 条件 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 減少 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/（nm*km） | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/（nm*km） | ---- | ≤22 | ---- | ---- | ||
| 帯域幅 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 帯域幅 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| ゼロ分散の波長 | nm | 1300-1324 | >=1302、 ≤1322 |
---- | ---- | >= 1295、 ≤1320 |
|
| ゼロdispresion斜面 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD最高の個々のFibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMDの設計リンク価値 | Ps （nm2*k m） |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 繊維の遮断波長のλc | nm | >= 1180、 ≤1330 |
>=1180、 ≤1330 |
---- | ---- | ---- | |
| ケーブルのsutoff 波長のλcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 数 開き（NA） |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0。 015 |
0.200+/-0 .015 |
||
| ステップ（二方向の平均 測定） |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さおよびポイント |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| 相違の後方散乱 係数 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減少の均等性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 中心のdimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| クラッディングの直径 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| クラッディングの非環状 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| コーティングの直径 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| /ズアオアトリ コーティング 集中的に間違い |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 中心/クラッディングのconentricityの間違い | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| カール（半径） | um | ≤4 | ≤4 | ---- | ---- | ---- | |
パッキングおよび出荷
企業収益
トンコワンTW-SCIE Co.、株式会社はTewangのグループの子会社である。それは2002年に確立された。確立以来、会社は「連続的な革新の概念および卓越性の追求」に付着して、光ファイバーコミュニケーション プロダクトおよび市場の拡張の研究開発に長い間託されてしまった。絶え間ない努力によって、それは光ファイバーコミュニケーション プロダクトのR & D、生産、販売およびネットワーク工学を統合する広範囲のハイテクな企業に成長した。私達は高度装置に、成長した技術および厳密な管理良質プロダクトをユーザーにおよび完全なプリセール与えるために販売および売り上げ後のサービス頼る。質によって、革新」およびよい評判によって成長するために存続するために、の「主義に頼って会社は多くのオペレータとの戦略的なパートナーシップを国内外で確立した。会社は現在3つの一連のプロダクトがある:光ケーブル、光学受動の部品およびワンストップ サービスを顧客に与えることができる光ファイバーのトランシーバー。
私達の質及びサービス
トンコワンTW-SCIE CO.、株式会社は私達の顧客へ良質の光ファイバーケーブル プロダクト及びサービスを下記によって提供することに努力している:
1. 製品品質および性能のために一貫して会う;
2. 私達の顧客の要求を満たす製品とサービスの時機を得た配達;
3. 私達の顧客に役立てるよりよくように私達の人々がきちんと訓練されることを確認する。
どの条件、plsでも私達に連絡して自由に感じれば、あなたの親切な検討をありがとう。
