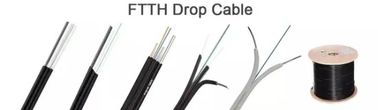

インド・シンプレックス弓型 G657A1 ドロップワイヤー 光ファイバー 2 コレタイプ 単調ドロップケーブル通信ワイヤー 通信ネットワーク
蝶の形状の光ファイバーケーブルは 中心に光ファイバーを配置し 両側に2本の平行FRPワイヤーを 強化要素として配置します低煙のハロゲンのない炎阻害シールドを外し,. 強化メンバー (FRP) は,PE (LSZH,PVC) ジャケットでコーティング,溝の両側に配置されています.
構造:
特徴
1曲げに耐える特殊光ファイバーにより,より大きな帯域幅を提供し,ネットワーク伝送性能を向上させる.
22つの平行FRPまたは金属強化が光ケーブルに良好な圧力耐性を有し,光ファイバーを保護します.
3光学ケーブルはシンプルな構造,軽量,実用性があります.
4. 独特の溝設計,簡単に皮を剥がし,簡単に接続, 設置と保守を簡素化;
5低煙性,ハロゲンのない耐火ポリエチレンシールドまたは耐火PVCシールド,環境保護.
6サイト端の接続器とマッチすることができます.
7. 柔らかさと軽さのために,コーティングケーブルはアクセスネットワークで広く使用されています.覆い付きケーブルの科学名は,アクセスネットワークは光ケーブルを導入するために蝶を使っているということです; 形は蝶のようなので,蝶の光ケーブル,8形光ケーブルとも呼ばれます.
仕様
一般仕様
| ケーブルタイプ | FTTH (ドロップケーブル) |
| 繊維の種類 | SM G657A1/ SM G657A2 |
| 適用する | FTTH,LAN |
| 推奨する設置方法 | エリア |
| 環境 | 室内 |
| 温度範囲 | -40歳 70°Cまで |
繊維の仕様
| 繊維スタイル | ユニット |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| 状態 | nm | 1310 年 1550 年 | 1310 年 1550 年 | 1310 年 1550 年 | ||
| 減衰 | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| 分散 | 1310nm | PS/(nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550nm | PS/(nm*km) | ≤22 | ≤22 | ≤22 | ||
| ゼロ分散波長 | nm | 1312±10 | 1312±10 | 1300~1324年 | ||
| 零分散傾き | ps/(nm2×Km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMD 最大個別繊維 | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| PMD デザインリンク 値 | ps/(nm2×Km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| ファイバー切断波長 λc | nm | ¥1180,≤1330 | ¥1180,≤1330 | ¥1180,≤1330 | ||
| ケーブル切断波長 λcc | nm | ≤1260 | ..... について | ..... について | ||
| MFD | 1310nm | ええと | 9.2±04 | 9.0±04 | 90.8±04 | |
| 1550nm | ええと | 10.4±08 | 10.1±05 | 90.8±05 | ||
| ステップ (二方向測定の平均値) | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 繊維の長さと点間断の不規則性 | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 差の逆分散係数 | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| 減衰の均一性 | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| コーティング直径 | ええと | 125.0±01 | 1240.8±01 | 1240.8±01 | ||
| 円形でないコーティング | % | ≤10 | ≤0.7 | ≤0.7 | ||
| コーティング直径 | ええと | 242±7 | 242±7 | 242±7 | ||
| コーティング/チャフィンチの同心誤差 | ええと | ≤120 | ≤120 | ≤120 | ||
| 塗装の非循環性 | % | ≤60 | ≤60 | ≤60 | ||
| 中核/コーティングの同心度誤差 | ええと | ≤0.6 | ≤0.5 | ≤0.5 | ||
| カール (半径) | ええと | ≥4 | ≥4 | ≥4 | ||
繊維の標準色識別
| 違う 違う | 1 | 2 | 3 | 4 |
| 色 | 青い | オレンジ | 緑色 | 茶色 |
ケーブル設計
| ポイント | 記述 |
| モデル番号 | GJYXFH03 |
| 1繊維数 | 1コア 2コア 4コア |
| 2ケーブル直径 | 6.8mm |
| 3内部ケーブル直径 | 2.0*3.0mm |
| 4力を発揮する | |
| - 材料 | FRP |
| - 直径 | 0.45mm |
| 5外蓋 | |
| - 材料 | PE/LSZH (黒/白) /PVC |
| 6蓋のマーク | |
| - 標識の種類 | レーザー印刷 |
フォースメンバー
FRPで作られ ケーブルに張力を与えます
ケーブルを水から守ります
外着
繊維の上にLSZHシールドが押し出されます.
キャベルのシートマーク
各ケーブルは,ケーブル外装に明示的に記入されている次の情報があります.
a. 製造者の名前.
製造年
c.ケーブルと繊維の種類
d. 長さ記号 (通常各メートルに印刷)
e. または顧客の要求に応じて
適用する
1室内配線に使用され,エンドユーザーは直接ケーブルを使用します.
2. 建物に光ケーブルを導入するために使用されます.
FTTHの内部用ユーザの配線のために
