記述

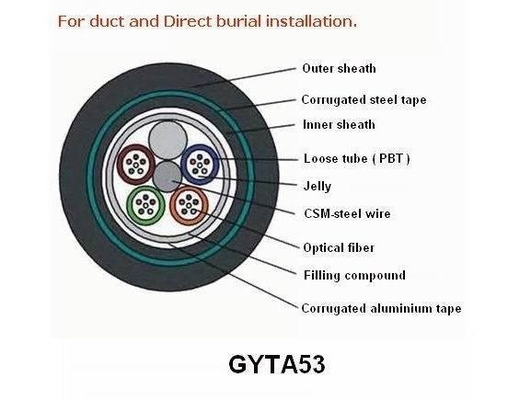

200/250μmの繊維は高モジュールプラスチック製の緩いチューブに配置され,チューブには水に耐える詰め込み化合物が埋め込まれます.時には高繊維数を持つケーブル用ポリエチレン (PE) で覆い,金属性強度メンバーとしてコアの中心部に位置する.チューブ (およびフィラー) は,コンパクトで円形なケーブルコアに強度メンバーの周りに流れている.アルミポリエチレンラミナート (APL) がケーブルコア周りに塗装されています. 水の侵入から保護するために詰め合わせた化合物で満たされます. その後,ケーブルコアは薄いPE内層で覆われます. PSPが内層に縦に適用された後,ケーブルは PE 外層を装着している.

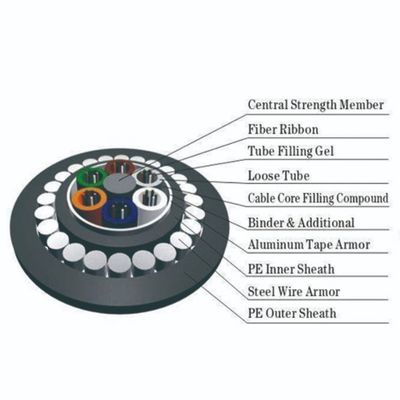

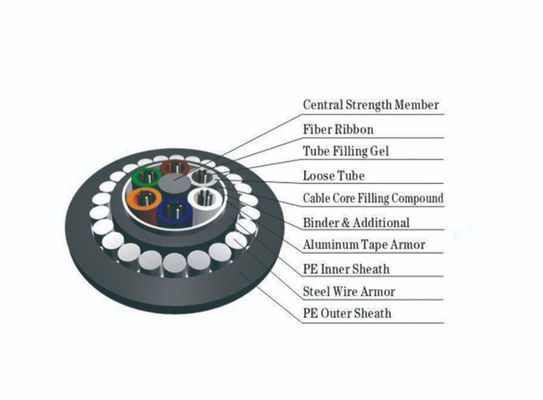

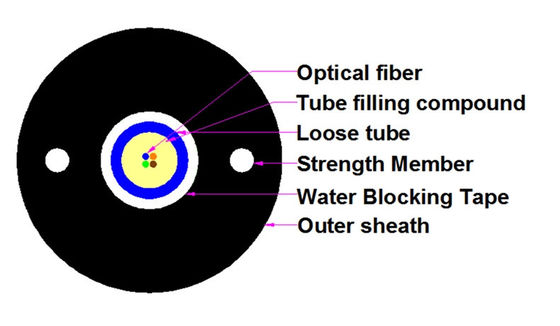

構造
特徴
仕様
| ケーブルタイプ | 繊維数 |
緩いチューブ数
|
填料数 | ケーブル直径 mm | ケーブル重量 kg/km |
張力強度 長期・短期N |
圧縮抵抗性 長期・短期 N/100m |
曲がり半径 静的/動的 mm |
| GYTA53-2~6 | 2~6 | 1 | 4 | 12.5 | 175 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-8~12 | 8~12 | 2 | 3 | 12.5 | 175 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-14~18 | 14~18 | 3 | 2 | 12.5 | 175 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-20~24 | 20~24 | 4 | 1 | 12.5 | 175 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-26〜30 | 26~30 | 5 | 0 | 12.5 | 175 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-32~36 | 32~36 | 5 | 0 | 12.5 | 175 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-38~48 | 38~48 | 5 | 0 | 12.5 | 175 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-50~60 | 50~60 | 5 | 0 | 12.5 | 175 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-62~72 | 62~72 | 6 | 0 | 13.2 | 200 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-74~84 | 74~84 | 7 | 1 | 15.0 | 230 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-86~96 | 86~96 | 8 | 0 | 15.0 | 230 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-98~108 | 98~108 | 9 | 1 | 16.0 | 260 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-110~120 | 110~120 | 10 | 0 | 16.0 | 260 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-122〜132 | 122〜132 | 11 | 1 | 18.0 | 300 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTA53-130~144 | 134~144 | 12 | 0 | 18.0 | 330 | 1000/3000 | 1000/3000 | 15D/30D |
| GYTY53-146~216 | 146~216 | 18 | 0 | 18.0 | 330 | 1000/3000 | 1000/3000 | 15D/30D |
貯蔵/運用温度: -40°Cから+70°C
オプティカル特性
| 繊維の種類 | Gさん652 | Gさん655 | 50/125^m | 62.5/125^m | |
|
衰弱 (+20X) |
850 nm | <3.0 dB/km | <3.3 dB/km | ||
| 1300nm | <1.0 dB/km | <1.0 dB/km | |||
| 1310 nm | <0.36 dB/km | <0.40 dB/km | |||
| 1550 nm | <0.22 dB/km | <0.23 dB/km | |||
| 帯域幅 | 850 nm | >500 MHz-km | >200MHz-km | ||
| 1300nm | >500 MHz-km | >500 MHz-km | |||
| 数値アパルチャー | 0.200±0.015 NA | 0.275±0.015 NA | |||
| ケーブル切断波長 cc | <1260 nm | <1450 nm | |||
注: このデータシートは,契約の補完ではなく,参照のみとなります. 営業担当者に連絡してください.
より詳細な情報
適用する
• 医療機関直接埋葬
• 通信機器の接続
• データ センター の 多コア 配線 システム
