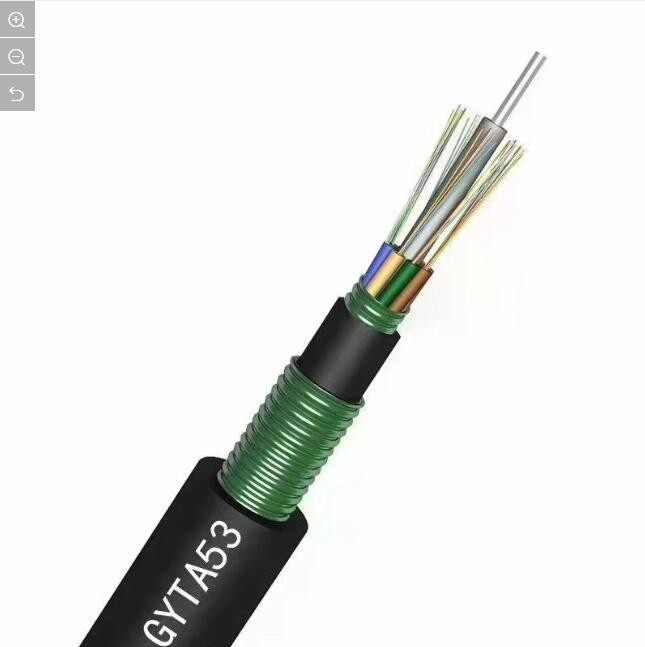

二重装甲屋外光ファイバーケーブル GYTA53 シングルモードコンパクト構造
内側から外側へのケーブルの説明:
1. 繊維
2. 鋼線補強部材
3. ルーズチューブ
4. 内鞘
5. 防水システム
6. 充填剤
7. 波形鋼板テープ
8. 外鞘
応用
1. 屋外直埋設またはダクト配管。
2. 長距離およびローカルエリアネットワーク通信。
特徴
1. スチールテープで強化します。
2. フィラー保護チューブはファイバースチールテープで保護されています。
3. 優れた機械的性能と環境性能。
4.コンパクトな構造、軽量。
5. 設置が簡単で操作も簡単。
6. 優れた防水システム。
7. 二重鞘。
| アイテム | 説明 | ||||||
| 繊維数 | 2-288コア | ||||||
| ファイバ | タイプ | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| 直径 | 250µm | ||||||
| 強靭なメンバー | マテリア | スチールテープとEガラス | |||||
| 内鞘 | 材料 | 体育 | |||||
| 直径 | / | ||||||
| 外皮 | 材料 | 体育 | |||||
| 直径 | 12.5〜16.5mm | ||||||
| ケーブルサイズ（高さ×幅） | / | ||||||
| ケーブル重量 | 155~255kg±1kg | ||||||
| 設置温度範囲(ºC) | -20+60 | ||||||
| 動作および輸送温度(ºC) | -40+70 | ||||||
| 最小曲げ半径(mm) | 長期 | 10D | |||||
| 最小曲げ 半径(mm) |
短期 | 20D | |||||
| 最小許容値 引張強度(N) |
長期 | 3000 | |||||
| 最小許容値 引張強度(N) |
短期 | 4000 | |||||
| 圧縮荷重（N/100mm） | 長期 | 300 | |||||
| 圧縮荷重（N/100mm） | 短期 | 1000 | |||||
ファイバーとチューブの標準色
| ファイバースタイル | ユニット | SM G652 |
SM G652D |
んん 50/125 |
んん 62.5/125 |
んん OM3-300 |
|
| 状態 | ナノメートル | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 減衰 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| 不平 | 1550nm | Ps/(nm*km) | ---- | ≤18 | ---- | ---- | 不平 |
| 1625nm | Ps/(nm*km) | ---- | ≤22 | ---- | ---- | ||
| 帯域幅 | 850nm | ＭＨＺ.ＫＭ | ---- | ---- | >=400 | >=160 | 帯域幅 |
| 1300nm | ＭＨＺ.ＫＭ | ---- | ---- | >=800 | >=500 | ||
| ゼロ分散波長 | ナノメートル | 1300-1324 | >=1302、 ≤1322 |
---- | ---- | >= 1295、 ≤1320 |
|
| ゼロ分散勾配 | ナノメートル | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD最大個別繊維 | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMDデザインリンク値 | Ps(nm2*k メートル） |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ファイバーカットオフ波長 λc | ナノメートル | >= 1180、 ≤1330 |
>=1180、 ≤1330 |
---- | ---- | ---- | |
| ケーブルサトフ 波長 λcc |
ナノメートル | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| 多機能ディスプレイ | 1310nm | うーん | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | うーん | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 数値 絞り(NA) |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| ステップ（双方向の平均 測定） |
デシベル | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さとポイント |
デシベル | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 不連続性 | |||||||
| 後方散乱差 係数 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減衰均一性 | dB/km | ≤0.01 | ≤0.01 | ||||
| コア直径 | うーん | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| クラッド径 | うーん | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| クラッドの非円形度 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| コーティング径 | うーん | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| コーティング/ズアオアトリ 同心円状のエラー |
うーん | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| コーティングの非円形性 | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| コア/クラッド同心度誤差 | うーん | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| カール(半径) | うーん | ≤4 | ≤4 | ---- | ---- | ---- |
|
