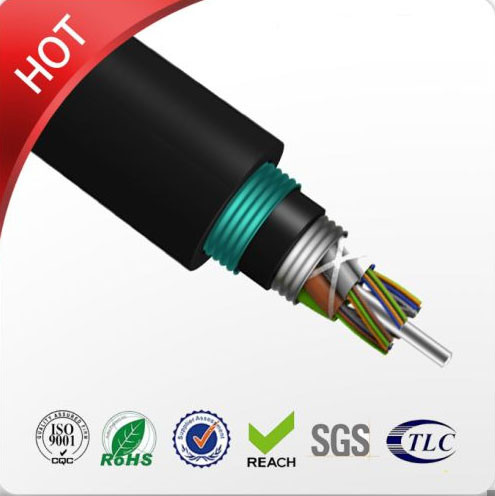

二重装甲屋外の光ファイバケーブルGYTA53の単一モードの密集した構造
ケーブルの記述内側から外側へ:
1. 繊維
2. 鋼鉄ワイヤーはメンバーを増強する
3. 緩い管
4. 内部外装
5. システムを妨げる水
6. 満ちる混合物
7. 波形の鋼鉄テープ
8. outsheath
適用
1. 屋外の直接埋められたまたは管の配分。
2.長距離およびローカルエリア・ネットワーク コミュニケーション。
特徴
1. 鋼鉄テープ増強するため。
2.注入口は管繊維の鋼鉄テープを保護するためにamored。
3.優秀な機械および環境パフォーマンス。
4.密集したstructure.lightの重量。
5.便利な取付けおよび簡単な操作。
6.よい水妨害システム。
7.二重外装。
| 項目 | 記述 | ||||||
| 繊維の数 | 2-288cores | ||||||
| 繊維 | タイプ | G652D/G657A/OM1/OM2/OM3/OM4 | |||||
| 直径 | 250µm | ||||||
| 強さメンバー | materia | 鋼鉄テープおよびEガラス | |||||
| 内部外装 | 材料 | PE | |||||
| 直径 | / | ||||||
| 外の外装 | 材料 | PE | |||||
| 直径 | 12.5~16.5mm | ||||||
| ケーブルのサイズ（高さ*幅） | / | ||||||
| ケーブルの重量 | 155~255KG±1KG | ||||||
| 設置温度較差（ºC） | -20+60 | ||||||
| 操作および輸送の温度（ºC） | -40+70 | ||||||
| 最低の曲げ半径（mm） | 長期 | 10D | |||||
| 最低に曲がること 半径（mm） |
短期 | 20D | |||||
| 最低の正当 引張強さ（N） |
長期 | 3000 | |||||
| 最低の正当 引張強さ（N） |
短期 | 4000 | |||||
| クラッシュの負荷（N/100mm） | 長期 | 300 | |||||
| クラッシュの負荷（N/100mm） | 短期 | 1000 | |||||
繊維および管の標準的な色
| 繊維様式 | 単位 | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| 条件 | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| 減少 | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps/（nm*km） | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625nm | Ps/（nm*km） | ---- | ≤22 | ---- | ---- | ||
| 帯域幅 | 850nm | MHZ.KM | ---- | ---- | >=400 | >=160 | 帯域幅 |
| 1300nm | MHZ.KM | ---- | ---- | >=800 | >=500 | ||
| ゼロ分散の波長 | nm | 1300-1324 | >=1302、 ≤1322 |
---- | ---- | >= 1295、 ≤1320 |
|
| ゼロdispresion斜面 | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD最高の個々のFibr | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| PMDの設計リンク価値 | Ps （nm2*k m） |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| 繊維の遮断波長のλc | nm | >= 1180、 ≤1330 |
>=1180、 ≤1330 |
---- | ---- | ---- | |
| ケーブルのsutoff 波長のλcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | um | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | um | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| 数 開き（NA） |
---- | ---- | 0.200+/ -0.015 |
0.275+/-0。 015 |
0.200+/-0 .015 |
||
| ステップ（二方向の平均 測定） |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| 繊維上の不規則性 長さおよびポイント |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Dicontinuity | |||||||
| 相違の後方散乱 係数 |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| 減少の均等性 | dB/km | ≤0.01 | ≤0.01 | ||||
| 中心のdimater | um | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | |||
| クラッディングの直径 | um | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| クラッディングの非環状 | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| コーティングの直径 | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| /ズアオアトリ コーティング 集中的に間違い |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| 中心/クラッディングのconentricityの間違い | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| カール（半径） | um | ≤4 | ≤4 | ---- | ---- | ---- | |
