屋外自己サポート36Core光ファイバケーブルGYTC8s
適用:
屋外の配分への☆.Adopted。
空気の管および埋められた方法のための☆.Suitable。
☆。長距離およびローカルエリア・ネットワーク コミュニケーション。
特徴:
☆.Stainlessの鋼鉄かgaivanized鋼鉄self-supporting。
機械☆.Excelletおよび環境パフォーマンス。
☆.Fiberの計算:2-24の中心。
繊維の割り当て方式
| 繊維数 | 管数 | 管ごとの繊維 | 繊維のタイプ |
| 2 | 1 | 2 F/Tube | SM G652D MM 50/125のMM 62.5/125 |
| 4 | 1 | 4 F/Tube | |
| 6 | 1 | 6 F/Tube | |
| 8 | 1 | 8 F/Tube | |
| 12 | 1 | 12 F/Tube | |
| 24 | 1 | 24のF/の管 |
ケーブル外装の印
各ケーブルにケーブルの外のジャケットで次の情報がはっきり印が付いていたある:
a. 製造業者の名前。
b. 製造業者の年
c. タイプのケーブルおよび繊維
d. 長さの印（普通各メートルの印刷）
e. または顧客の要求として。

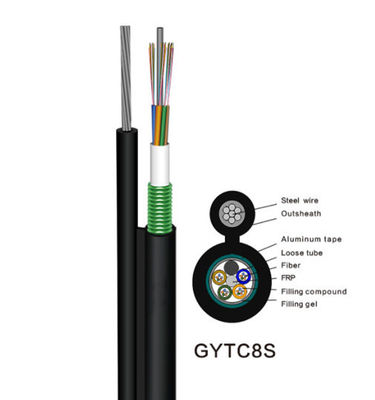

ケーブルの構造の細部
| 項目 | 記述 | |
| 繊維の数 | 24coresへの2つの中心 | |
| コネクターの強さメンバー | 材料 | 電流を通された鋼線 |
| 直径 | 1.2 mm | |
| 緩い管 | 材料 | PBT |
| 直径 | Ф2.0-2.8 | |
| ケーブルの詰物 | 材料 | ケーブルの詰物の混合物 |
| 外の外装 | 材料 | HDPE |
| 直径 | 1.7±0.2mm | |
ケーブルの機械特徴
| 項目 | ケーブルの直径 | 重量 | |
| 2つの中心から24の中心 | 3.2*7.2 mm | 70 kg/km | |
| 設置温度較差 | -15--+60 | ||
| 操作および輸送の温度 | -40-+70 | ||
| Rec.dailyの最高の働く張力 | 1500のN | ||
| 最高。正当な働く張力 | 600 N | ||
| 最低の曲げ半径（mm） | 操作 | 10D mm | |
| 取付け | 20D mm | ||
| 余分負荷 | 0.5%-0.7% | ||
| 氷 | 5mm | ||
| 風速 | 35m/s | ||
繊維の特徴
| 繊維様式 | 単位 | SM G652D | MM 50/125 | MM 62.5/125 | ||
| 条件 | nm | 1310/1550 | 850/1300 | 850/1300 | ||
| 減少 | dB/km | ≤0.36/0.23 | ≤3.0/1.0 | ≤3.0/1.0 | ||
| 分散 | 1310nm | Ps/（nm*km） | ≥-3.4 ≤3.4 | ..... | ..... | |
| 1550nm | Ps/（nm*km） | ≤18 | ..... | ..... | ||
| 1625nm | Ps/（nm*km） | ≤22 | ||||
| 帯域幅 | 850nm | MHZ.KM | ..... | >=400 | >=160 | |
| 1300nm | MHZ.KM | ..... | >=800 | >=500 | ||
| ゼロ分散の波長 | nm | >=1302、≤1322 | ..... | ..... | ||
| ゼロ分散斜面 | Ps （nm2*km） | ≤0.091 | ..... | ..... | ||
| PMDの最高の個々の繊維 | Ps√km | ≤0.2 | ..... | ..... | ||
| PMDの設計リンク価値 | Ps√km | ≤0.08 | ..... | ..... | ||
| 繊維の遮断波長のλc | nm | >=1180、≤1330 | ..... | ..... | ||
| ケーブルの遮断波長のλcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | um | 9.2±0.4 | ..... | ..... | |
| 1550nm | um | 10.4±0.8 | ..... | ..... | ||
| 開口数（NA） | ...... | 0.200±0.015 | 0.275±0.015 | |||
| ステップ（二方向の測定の平均） | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| 繊維長さおよびポイント不連続上の不規則性 | dB | ≤0.05 | ≤0.10 | ≤0.10 | ||
| 相違の後方散乱係数 | dB/km | ≤0.03 | ≤0.08 | ≤0.10 | ||
| 減少の均等性 | dB/km | ≤0.01 | ....... | ....... | ||
| 棒径 | um | ...... | 50±1.0 | 62.5±2.5 | ||
| クラッディングの直径 | um | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | ||
| クラッディングの非環状 | % | ≤1.0 | ≤1.0 | ≤1.0 | ||
| コーティングの直径 | um | 242±7 | 242±7 | 242±7 | ||
| 集中的にコーティング/ズアオアトリの間違い | um | ≤12.0 | ≤12.0 | ≤12.0 | ||
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| 中心/クラッディングの同心性の間違い | um | ≤0.6 | ≤1.5 | ≤1.5 | ||
| カール（半径） | um | ≤4 | ..... | ..... | ||
| 札:self-supportingケーブル、図8の24の中心。 | ||||||
私達の質及びサービス:
トンコワンTW-SCIE CO.、株式会社は私達の顧客へ良質の光ファイバーケーブル プロダクト及びサービスを下記によって提供することに努力している:
製品品質および性能のための1.Consistently会合;
2.私達の顧客の要求を満たす製品とサービスの時機を得た配達;
3.私達の顧客に役立てるよりよくように私達の人々がきちんと訓練されることを確認する。
Exhibation:
会社ショー:
トンコワンTW-SCIE CO.、株式会社は2002年に確立されるTewangのグループの子会社である。10年間以上の絶え間ない努力後で、それは広範囲のハイテクな光ファイバーコミュニケーション製品開発、生産、販売およびネットワーク工学に成長した。
TW-SCIEは光通信プロダクトの研究開発そして適用に託される。その主要なプロダクトは次のとおりである:屋内及び屋外の光ファイバケーブル、ADSS、OPGW、FTTHのドロップ・ケーブル、パッチ・コード、ピグテールおよび他のシリーズおよび光学受動装置シリーズ。
パッキングおよび出荷
ケーブルはPIで指定どおりにまたは条件として長さで供給される。各長さは別の使い捨ての木のドラムで出荷される。ドラムの最低のバレルの直径はよりケーブルの直径より少し30倍のではない。
各巻き枠のケーブルはケーブルに革紐の包装によって留まる熱覆いで完全に覆われる。この覆いは再使用可能で、優秀な熱および紫外線保護を提供する。
ケーブルの端はプラスチック蓋カバーによって水浸透を防ぐために密封される。端はテストのために簡単にアクセスできる。各繊維のための減少のパフォーマンス データの最終検査のテスト レポートはドラムの中で付す。
