GYXTYの屋外の光ファイバ ケーブルの中央緩い管の非装甲屋外の光ケーブル
1.記述

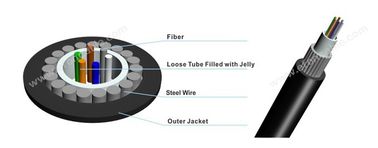

GYXTYの鋼線の装甲単管の単一のジャケット ケーブルはアンテナ、水路および管を含む今日の最もデマンドが高い取付けに、必要な柔軟性および多様性と設計されています。armoring全面的な鋼線は抵抗力があるよい抗張およびクラッシュを提供します。
2.Specifications
2.1の光学特徴
| 繊維のタイプ | G.652 | G.655 | 50/125 um | 62.5/125 um | |
| 減少 | 850 nm | <3> | <3> | ||
| （+20X） | 1300 nm | <1> | <1> | ||
| 1310 nm | <0> | <0> | |||
| 1550 nm | <0> | <0> | |||
| 帯域幅 | 850 nm | >500のMHz km | >200のMhz km | ||
| 1300 nm | >500のMHz km | >500のMhz km | |||
| 開口数 | 0.200±0.015 NA | 0.275±0.015 NA | |||
| ケーブルの遮断波長cc | <1260 nm=""> | <1450 nm=""> | |||
2.2構造および技術仕様
|
繊維 計算 |
わずか 直径 |
わずか 重量 |
正当な抗張負荷 （n） |
正当なクラッシュの抵抗 （N/100mm） |
||
| （mm） | （kg/km） | 短期 | 長期 | 短期 | 長期 | |
| 2~12 | 7.5 | 74 | 3000 | 1000 | 1500 | 600 |
| 14~24 | 8 | 80 | 3000 | 1000 | 1500 | 600 |
注:このデータ用紙は契約への参照、ない補足のどれであるただ場合もあります。細部については販売に連絡して下さい。
3. 次の標準に従っている私達はケーブルを作り出し、テストします
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |
4. パッキングおよび船積み
ケーブルはPIで指定どおりにまたは条件として長さで供給されます。各長さは別の使い捨ての木のドラムで出荷されます。ドラムの最低のバレルの直径はよりケーブルの直径より少し30倍のではないです。
各巻き枠のケーブルはケーブルに革紐の包装によって留まる熱覆いで完全に覆われます。この覆いは再使用可能で、優秀な熱および紫外線保護を提供します。
ケーブルの端はプラスチック蓋カバーによって水浸透を防ぐために密封されます。端はテストのために簡単にアクセスできます。各繊維のための減少のパフォーマンス データの最終検査のテスト レポートはドラムの中で付します。
