OPGWの光学グラウンド ワイヤー48coreの屋外の空気の光ファイバケーブル
1.記述
OPGWはグラウンド ワイヤーの義務を行い、また声、ビデオまたはデータ信号の伝達にパッチを提供する二重作用ケーブルである。繊維は環境条件（電光、短絡、ローディング）から信頼性および長寿を保障するために保護される。ケーブルは頭上式テスト ラインのための波形のモニタリング システム、観察システム、維持のデータ情報システム、電力線保護システム、電力線操作システム、および無人のサブステーションの監視をつけることの声、データおよびビデオ コミュニケーションを伝達および配分ラインに取付けられているように設計されている、特に運ぶために
2.Specifications
2.1製品特性
•大口径、大きい繊維容量
•構造は安定して、信頼性は高い
•側面および顕著な短絡の現在の容量に対する優秀な機能
•最適座礁の設計は二次光ファイバーの残りの長さを得ることができる
•繊維の数は2つか3つの層で設計することができる
•入会地ワイヤーが付いているマッチ

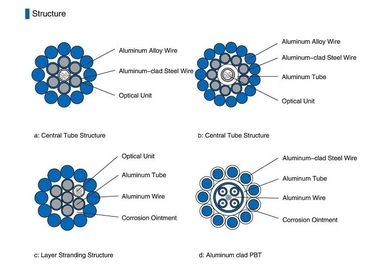

2.2構造および技術仕様
| モデル | 構造 | 最高繊維の計算 | 部門別区域として | 直径（mm） | 重量（kg/km） |
RTS （kN） |
20°C DCの抵抗（O/km） | 40-200°C正当な短絡の現在の容量（KA2.S） |
| OPGW-48B1.3-90- [112;45] | 1/2.6/20AS+4/2.5/20AS+ | 48 | ≈90 | 13.2 | ≤641 | ≥112 | ≤0.98 | ≥45 |
| 11/2.8/20AS、Unit2/2.5 | ||||||||
| OPGW-48B1.3-90- [57;67] | 1/2.6/40AS+4/2.5/40AS+ | 48 | ≈90 | 13.2 | ≤457 | ≥57 | ≤0.52 | ≥67 |
| 11/2.8/40ASの単位2/2.5 | ||||||||
| OPGW-24B1.3-100- [118;50] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈100 | 13.2 | ≤674 | ≥118 | ≤0.93 | ≥50 |
| 11/2.8/20ASの単位1/2.5 | ||||||||
| OPGW-24B1.3-100- [60;74] | 1/2.6/40AS+5/2.5/40AS+ | 24 | ≈100 | 13.2 | ≤479 | ≥60 | ≤0.49 | ≥74 |
| 11/2.8/40ASの単位1/2.5 | ||||||||
| OPGW-24B1.3-110- [133;63] | 1/2.6/20AS+5/2.5/20AS+ | 24 | ≈110 | 14 | ≤760 | ≥133 | ≤0.83 | ≥63 |
| 10/3.2/20ASの単位1/2.5 | ||||||||
| OPGW-24B1.3-110- [140;68] | 1/2.8/20AS+5/2.7/20AS+ | 24 | ≈110 | 14.3 | ≤791 | ≥140 | ≤0.80 | ≥68 |
| 11/3.05/20ASの単位1/2.6 | ||||||||
| OPGW-24B1.3-110- [67;95] | 1/2.9/20AS+5/2.8/20AS+ | 24 | ≈37 | 14.1 | ≤473 | ≥67 | ≤0.40 | ≥95 |
| 12/2.8/AAの単位1/2.7 | ≈74 （AA） | |||||||
| OPGW-36B1.3-120- [145;73] | 1/3.0/20AS+5/2.9/20AS+ | 36 | ≈120 | 14.6 | ≤820 | ≥145 | ≤0.77 | ≥73 |
| 12/2.9/20ASの単位1/2.8 | ||||||||
| OPGW-36B1.3-120- [95;98] | 1/3.0/30AS+5/2.9/30AS+ | 36 | ≈120 | 14.6 | ≤700 | ≥95 | ≤0.55 | ≥98 |
| 12/2.9/30ASの単位1/2.8 | ||||||||
| OPGW-36B1.3-120- [74;110] | 1/3.0/40AS+5/2.9/40AS+ | 36 | ≈120 | 14.6 | ≤582 | ≥74 | ≤0.42 | ≥110 |
| 12/2.9/40ASの単位1/2.8 | ||||||||
| OPGW-72B1.3-120- [147;76] | 1/3.2/20AS+4/3.0/20AS+ | 72 | ≈120 | 15.2 | ≤832 | ≥147 | ≤0.76 | ≥76 |
| 12/3.0/20ASの単位2/2.9 |
注:このデータ用紙は契約への参照、ない補足のどれであるただ場合もある。細部については販売に連絡しなさい。
3. 次の標準に従っている私達はケーブルを作り出し、テストする
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |

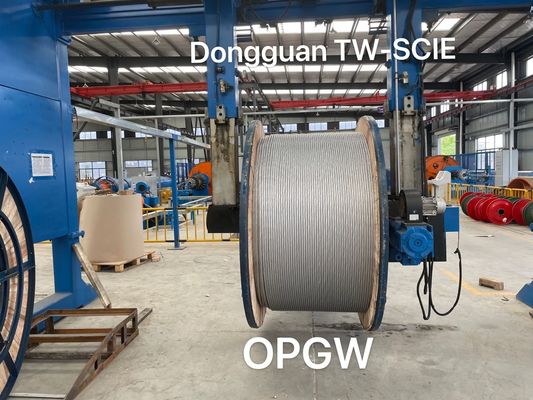

4. パッキングおよび出荷
ケーブルはPIで指定どおりにまたは条件として長さで供給される。各長さは別の鉄木のドラムで出荷される。ドラムの最低のバレルの直径はよりケーブルの直径より少し30倍のではない。
ケーブルの端はプラスチック蓋カバーによって水浸透を防ぐために密封される。端はテストのために簡単にアクセスできる。各繊維のための減少のパフォーマンス データの最終検査のテスト レポートはドラムの中で付す。
