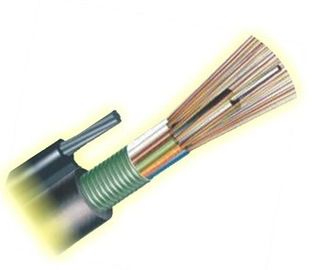

GYTC8S 144の中心の屋外自己サポート装甲空気の光ファイバーケーブル図8ケーブル
1.記述
GYTC8Sは空気の適用のために適した典型的な自己支持の屋外の光ファイバケーブルである;ケーブルに管および埋められた方法のために適した素晴らしい湿気抵抗の性能およびクラッシュの抵抗の性能がある。

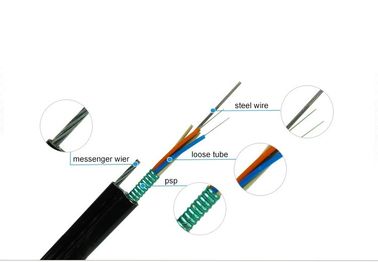

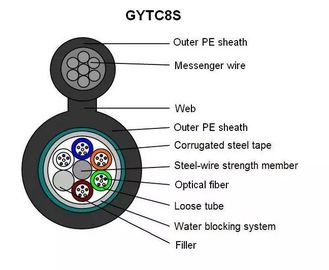

精神強さメンバーはポリエチレン（PE）の外装と支持の部分として座礁させたワイヤーから図8構造であるために完了する成っている。装甲およびクラッシュの抵抗および銃の打撃の抵抗の特徴を提供するPEの外の外装波形の鋼鉄テープ。中央強さが引張強さを改善するおよびそれ囲まれるので鋼鉄ワイヤーまたはFRPの強さはメンバー システムを妨げる緩い管および水によって。インパクト構造は優秀な機械および環境パフォーマンスを保障する。
2.1概要の指定
| ケーブル タイプ | GYTC8S |
| 繊維のタイプ | SM |
| 適用 | 長距離コミュニケーション、LAN |
| 推薦された設置方法 | 空気 |
| 環境 | 屋外 |
| 温度較差 | -40 70℃への℃ |
2.2構造および技術仕様
|
繊維 計算 |
体言 直径 （mm） |
体言 重量 （kg/km） |
最高繊維 管ごと |
最高NOの （Tubes+fillers） |
正当な抗張負荷 （n） |
正当なクラッシュの抵抗 （N/100mm） |
||
| 短期 | 長期 | 短期 | 長期 | |||||
| 2~30 | 10.0*18.0 | 183 | 6 | 5 | 7000 | 4000 | 1000 | 300 |
| 32~48 | 10.7*18.8 | 206 | 6 | 6 | 7000 | 4000 | 1000 | 300 |
| 50~72 | 11.6*19.4 | 226 | 12 | 5 | 7000 | 4000 | 1000 | 300 |
| 74~96 | 13.0*20.0 | 256 | 12 | 6 | 7000 | 4000 | 1000 | 300 |
| >98 | 顧客の要求に利用できる | |||||||
注:このデータ用紙は契約への参照、ない補足のどれであるただ場合もある。細部については販売に連絡しなさい。
3. 次の標準に従っている私達はケーブルを作り出し、テストする
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ | IEC 60794-1-E14 |
4. パッキングおよび出荷
ケーブルはPIで指定どおりにまたは条件として長さで供給される。各長さは別の使い捨ての木のドラムで出荷される。ドラムの最低のバレルの直径はよりケーブルの直径より少し30倍のではない。
各巻き枠のケーブルはケーブルに革紐の包装によって留まる熱覆いで完全に覆われる。この覆いは再使用可能で、優秀な熱および紫外線保護を提供する。
ケーブルの端はプラスチック蓋カバーによって水浸透を防ぐために密封される。端はテストのために簡単にアクセスできる。各繊維のための減少のパフォーマンス データの最終検査のテスト レポートはドラムの中で付す。
