GYTS 電気通信 鋼鉄テープ 装甲式 鎖状のローズチューブ
GYTS 屋外光ファイバーケーブル

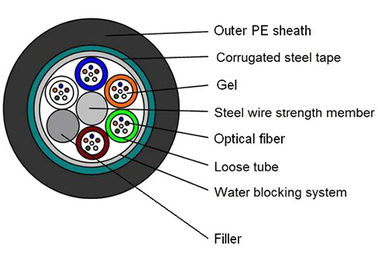

構造
GYTS オプティカルケーブル構造は,高品質の水阻害材料で作られた緩いチューブに9 / 125μm単調光ファイバーまたは50 / 125μm,62.5 / 125μmマルチモード光ファイバー (シリカ) を置くことです.水を阻害する化合物で満たされていますケーブルコアの中心は金属強化コアである.多コア光学ケーブルでは,強化コアには追加のPEジャケットが必要である.松散 な 管 と 詰め込み の ロープ は 中央 の 周りに 曲がり,コンパクト で 丸い ケーブル の 中核 を 強化 するケーブルコア内の隙間は,水阻害フィルラーで満たされます. 双面の波紋鋼テープ (PSP) は,長さで包み,ポリエチレンシートに押し付けられ,ケーブルを形成します.

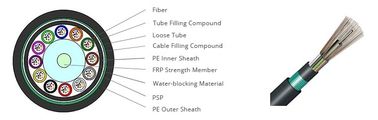

GYTS光ケーブル (層回転型装甲光ケーブル)
特徴
◆ 松散 な 管 の 材料 本体 に は,水解 に 強い 耐性 と 高い 強さ が あり ます
◆ 光ファイバー の 密封 保護 を 提供 する 特徴 的 な 油脂 を 管 に 詰め て いる
◆ PE 膜 は,紫外線 に 強い 耐性 を 持っ て いる
◆ 鉄線 の 中央 の 強化 核 は 光線 ケーブル を 平行 し て 伸ばす こと に 役立ち ます
◆ ストレッチ耐性,磨損耐性,衝撃耐性,粉砕耐性,繰り返し折りたたみ,扭曲,折りたたみ,扭曲 (折りたたみ角が90°を超えない) 射撃などメカニカル性能と温度性能が良さ
◆ 双面 の 波紋 鋼 テープ (PSP) は 光ケーブル の 耐湿 性 を 向上 さ せ,波紋 鋼 の 部分 は PE と より 良く 結合 し て 構造 を 強く する こと が できる.
◆GYTS単調光ケーブルは,高速な送信速度,長距離,良質な機密性,電磁場妨害防止,良好な隔離,良好な化学的安定性,寿命が長くて損失が少ない優れた特性と経済的利点があります
◆ 遠隔 通信 や 事務所 間 の 通信 に 適し
◆ 敷設 方法: 空気 管道
◆ 適用される温度範囲: ¥40 °C ¥+60 °C
仕様
オプティカル特性
| 繊維の種類 | Gさん652 | Gさん655 | 50/125^m | 62.5/125^m | |
|
衰弱 (+20X) |
850 nm | <3.0 dB/km | <3.3 dB/km | ||
| 1300nm | <1.0 dB/km | <1.0 dB/km | |||
| 1310 nm | <0.36 dB/km | <0.40 dB/km | |||
| 1550 nm | <0.22 dB/km | <0.23 dB/km | |||
| 帯域幅 | 850 nm | >500 MHz-km | >200MHz-km | ||
| 1300nm | >500 MHz-km | >500 MHz-km | |||
| 数値アパルチャー | 0.200±0.015 NA | 0.275±0.015 NA | |||
| ケーブル切断波長 cc | <1260 nm | <1450 nm | |||
構造と技術仕様
|
繊維 伯爵さん |
定額 直径 (mm) |
定額 体重 (kg/km) |
マックスファイバー チューブごとに |
最大数 (チューブ+フィラー) |
許容される拉伸負荷 (N) |
許容される圧縮抵抗 (N/100mm) |
||
| 短期 | 長期 | 短期 | 長期 | |||||
| 2〜30 | 9.7 | 96 | 6 | 5 | 1500 | 600 | 1800 | 800 |
| 32~48 | 10.7 | 111 | 8 | 6 | 1500 | 600 | 1800 | 800 |
| 50~72 | 11.6 | 136 | 12 | 8 | 2000 | 600 | 1800 | 800 |
| 74~96 年 | 13.0 | 166 | 12 | 10 | 2000 | 600 | 1800 | 800 |
| 98〜144 | 15.1 | 228 | 12 | 12 | 2500 | 600 | 1800 | 800 |
注記:このデータシートは,契約の補完ではなく,参照のみとなります. 販売担当者に連絡してください.
より詳細な情報
我々は,以下の標準に準拠するケーブルを生産し,テスト
| メカニカル性能 | |
| 最大張力性能 | IEC 60794 〜1-2-E |
| マックス オペレーション 緊張 | IEC 60794 〜1-2-E1 |
| クラッシュテスト | IEC 6079 ¥1-2-E3 |
| 衝撃試験 | IEC 60794 〜1-2-E4 |
| 繰り返し 曲がる | IEC 60794 ̇1-2-E6 |
| トルション試験 | IEC 60794 〜1-2-E7 |
| ケーブルの曲線 | IEC 60794 ̇1-2-E11A |
| 減衰係数 | ITU-TG652 |
| 構造試験 | IEC-60793-1-20 |
| 環境性能 | |
| 温度 サイクル | IEC 60794 ̇1-2-F1 |
| 水浸透 | IEC 60794 〜 1 〜 2 F5B |
| 複合物流を表示する |
IEC 60794-1-E14 |
適用する
屋外通信用 大型コア構造の光ケーブルは,様々な直接埋もれたパイプラインの敷設に適しています.遠隔通信とオフィス間の通信の送信に広く使用されています.
