GYTS53
屋外コミュニケーション大き中心の構造は直接反蟻の二重装甲繊維の光ケーブルを埋めた
Constructure:

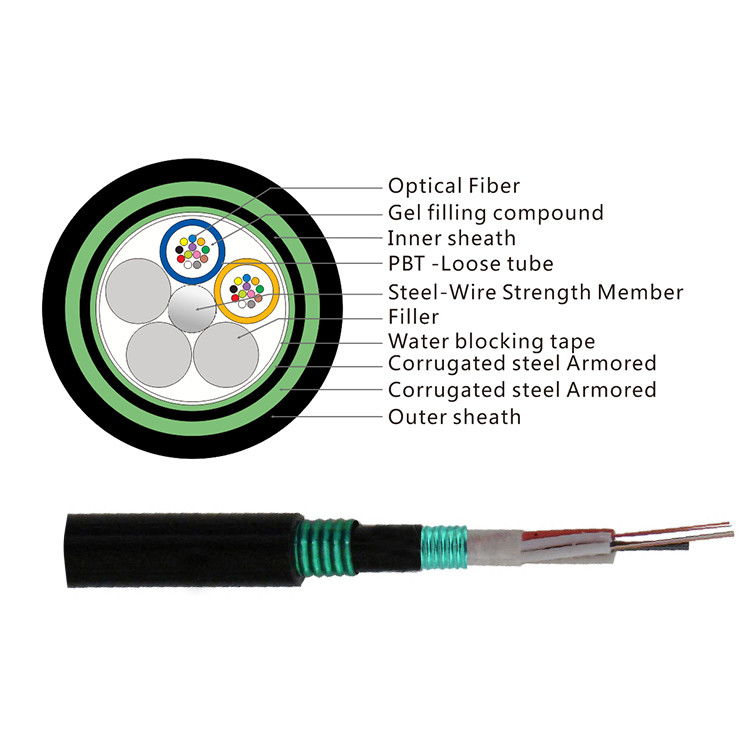

GYTS53光ケーブルの構造は光ファイバー250μmが高い係数材料から成っている緩い管でおおわれる緩い管は防水混合物で満ちていることであり。ケーブルの中心の中心は金属によって補強される中心である。ある光ファイバーケーブルのために、金属の外で突き出るポリエチレン（PE）の必要性の層は中心を補強した。緩い管（および注入口ロープ注入口を妨げる水で中央補強の中心密集した、円形ケーブルの中心を形作るためにおよびケーブルの中心のギャップのまわりで）満ちているねじれる。プラスチック上塗を施してある鋼鉄テープは縦方向に包まれ、次にポリエチレンの内部外装の層と突き出た。両面のプラスチック上塗を施してある鋼鉄テープ（PSP）はポリエチレンの外装と縦方向にケーブルを形作るために包まれ、次に突き出る。
特徴:
●技術をねじる「SZ」の二方向の層の採用
●満ち軟膏を一歩ずつ水妨げ、完全なセクションで水妨げる
●ねじられたとき鋼鉄（アルミニウム）ベルトに高力端および割れることの信頼できる結合がない
●安定した繊維の余分な長さ制御
●ケーブルが形作られた後、繊維の付加的な減少はほとんどゼロであり、分散の価値は変わらない
●優秀な環境パフォーマンスは、適当な温度較差-10 ℃である| + 70 ℃
指定:
| 繊維の計算 | わずかな直径（mm） | わずかな重量（kg/km） | 管ごとの最高繊維 | 最高NOの（Tubes+fillers） | 正当な抗張負荷（n） |
正当なクラッシュ 抵抗 （N/100mm） |
||
| 短期 | 長期 | 短期 | 長期 | |||||
| 2|30 | 13.2 | 162 | 6 | 5 | 3000 | 1000 | 3000 | 1000 |
| 32|48 | 13.8 | 175 | 8 | 6 | 3000 | 1000 | 3000 | 1000 |
| 50|72 | 14.6 | 205 | 12 | 6 | 3000 | 1000 | 3000 | 1000 |
| 74|96 | 16.0 | 230 | 12 | 8 | 3000 | 1000 | 3000 | 1000 |
| 98|144 | 17.6 | 285 | 12 | 12 | 3000 | 1000 | 3000 | 1000 |
| >144 | 顧客の要求に利用できる | |||||||
注:
1. 炎-抑制ケーブルのために、外の外装は低煙のハロゲンなしの（LSZH）材料から成っていることができタイプはGYTZSである。
2.Upon顧客の要求、外の外装の縦方向のカラー ストリップが付いているケーブルは提供することができる。より多くの細部は、GYTAシリーズを示す。
3. 特別なケーブルの構造は顧客の要求で設計され、製造することができる。
繊維の指定
| ITU-T G.652D （B1.3）の単モード光ファイバーの技術的な変数 | |||
| 特徴 | 条件 | ある値 | 単位 |
| 光学特徴 | |||
| モード分野直径（MFD） |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| 遮断波長（λcc） | ≤1260 | nm | |
| 減少係数 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| マクロ曲がる損失 | φ75mm、1550nmの100circles、 | ≤0.1 | dB |
| 減少の不均等 | ≤0.05 | dB | |
| 分散係数 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/（nm.km） Ps/（nm.km） Ps/（nm.km） |
| ゼロ分散の波長 | 1300~1324 | nm | |
| 最高のゼロ分散斜面 | ≤0.093 | Ps/（nm2 .km） | |
| （典型的な価値）グループの屈折率 |
1310nm 1550nm |
1.466 1.467 |
|
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0 | µm | |
| 中心/クラッディングの同心性の間違い | ≤0.8 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10 | µm | |
| クラッディング/コーティングの同心性の間違い | ≤12.0 | ||
| コーティングの非環状 | ≤8 | % | |
| 着色されたコーティングの直径 | 250.0±15 | µm | |
| 機械特徴 | |||
| カール（半径） | ≥4 | m | |
| 耐力 | >0.69 | Gpa | |
| コーティングのストリップ力 |
平均値 ピーク値 |
1.0-5.0 1.3-8.9 |
N N |
| 動的圧力腐食の感受性変数（ndの価値） | ≥20 | ||
私達は作り出し、テスト ケーブルは続く標準に従う
| 機械性能 | |
| 最高の張力性能 | IEC 60794-1-2-E |
| 最高。操作の張力 | IEC 60794-1-2-E1 |
| クラッシュ テスト | IEC 6079 – 1-2-E3 |
| 衝撃試験 | IEC 60794-1-2-E4 |
| 繰り返された曲がること | IEC 60794-1-2-E6 |
| ねじりテスト | IEC 60794-1-2-E7 |
| ケーブル・ベンド | IEC 60794-1-2-E11A |
| 減少係数 | ITU-T G.652 |
| 構造テスト | IEC-60793-1-20 |
| 環境パフォーマンス | |
| 温度の循環 | IEC 60794-1-2-F1 |
| 水浸透 | IEC 60794-1-2-F5B |
| ファイルの混合の流れ |
IEC 60794-1-E14 |
ケーブルの中心
緩い管はSZを利用している中央強さメンバーのまわりで座礁する。SZの座礁は他の方向の複数の回転のための1方向の管を、そして包む。
中央強さメンバー
中央強さメンバーは鋼鉄からそれがケーブルに抗張および反締める強さを提供する成っている。
緩い管
光ファイバーはゼリーによって満たされる管で収容される。管は業界標準PBTと製造される。それは上で示されている機構に従って容易な同一証明のために着色される。
材料を妨げる水
満ちる混合物、水侵入からケーブルを保護するために緩い管と内部外装間の材料を妨げる水。
装甲
波形の鋼鉄テープの2つの層付加的なケーブルの圧縮の強さ、最高の反クラッシュの特性、齧歯動物の保護および弾丸の抵抗力がある性能を提供するため。
外のジャケット
黒い高密度ポリエチレンのジャケットは外装としてケーブルの中心および波形の鋼鉄テープ装甲に突き出る。
ケーブル外装の印
各ケーブルにケーブルの外のジャケットで次の情報がはっきり印が付いていたある:
a. 製造業者の名前。
b. 製造業者の年
c. タイプのケーブルおよび繊維
d. 長さの印（普通各メートルの印刷）
e. または顧客の要求として。
適用:
間接費、パイプライン、直接埋められ、他の置く方法のために適した
