GYFTY
緩い管によって座礁させる非装甲2-144中心の屋外のアンテナ及び管コミュニケーション光ファイバケーブル

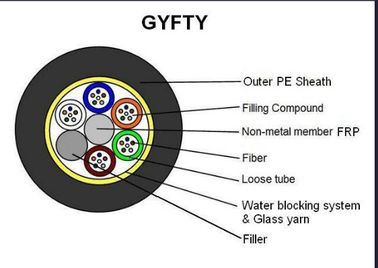

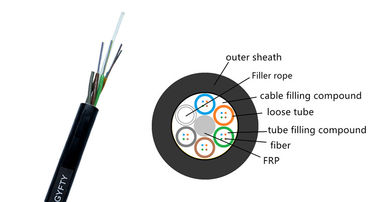

構造:
GYFTYの光ケーブルの構造は光ファイバー250μmが高い係数材料から成っている緩い管でおおわれる緩い管は防水混合物で満ちていることであり。
ケーブルの中心の中心はガラス繊維補強したプラスチックをである（FRP）。緩い管（および注入口ロープ中央補強の中心のまわりで）密集した、円形ケーブルの中心を形作るためにねじれる。ケーブルの中心のギャップは注入口を妨げる水でうめられる。ポリエチレンの内部外装の層はケーブルの中心の外でケーブルを形作るために突き出る。
●緩い管は一度上塗を施してある光ファイバーを保護する
●緩い管は補強ねじれる
●補強は光ケーブルの中心にある
特徴:
●技術をねじる「SZ」の二方向の層を採用しなさい
●段階的な妨害軟膏完全なセクション水妨害をを妨げる満ちる水
●ねじられたとき鋼鉄（アルミニウム）ベルトに高力信頼できる結合および割れることがない
●安定した繊維の長さ制御
●ケーブルが形作られた後、光ファイバーの付加的な減少はほとんどゼロであり、分散の価値は変わらない
●優秀な環境パフォーマンスは、適当な温度較差-10 ℃である| + 70 ℃
指定:
概要の指定
| ケーブル タイプ | GYFTY |
| 繊維のタイプ | G652D |
| 適用 | 長距離コミュニケーション、LAN |
| 推薦された設置方法 | 空気 |
| 環境 | 屋外 |
| 温度較差 | -40℃への70℃ |
2.2繊維の指定
| ITU-T G.652D （B1.3）の単モード光ファイバーの技術的な変数 | |||
| 光学特徴 | |||
| モード分野直径（MFD） |
1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| 遮断波長（λcc） | ≤1260 | nm | |
| 減少係数 |
1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| マクロ曲がる損失 | φ75mm、1550nmの100circles、 | ≤0.1 | dB |
| 減少の不均等 | ≤0.05 | dB | |
| 分散係数 |
1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/（nm.km） Ps/（nm.km） Ps/（nm.km） |
| ゼロ分散の波長 | 1300~1324 | nm | |
| 最高のゼロ分散斜面 | ≤0.093 | Ps/（nm2 .km） | |
| （典型的な価値）グループの屈折率 |
1310nm 1550nm |
1.466 1.467 |
|
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0 | µm | |
| 中心/クラッディングの同心性の間違い | ≤0.8 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10 | µm | |
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | |
| コーティングの非環状 | ≤8 | % | |
| 着色されたコーティングの直径 | 250.0±15 | µm | |
| 機械特徴 | |||
| カール（半径） | ≥4 | m | |
| 耐力 | >0.69 | Gpa | |
| コーティングのストリップ力 |
平均値 ピーク値 |
1.0-5.0 1.3-8.9 |
N N |
| 動的圧力腐食の感受性変数（ndの価値） | ≥20 | ||
適用:
間接費、パイプライン、直接埋められ、他の置く方法のために適した
