GJXFH FTTH
単信屋内ケーブルの弓タイプの多中心の単一モードのドロップ・ケーブルのテレコミュニケーション ワイヤーLAN
250umは中心でコーティング繊維を置かれる着色した。2つの平行繊維強化プラスチック（FRP）は双方に置かれる。ケーブルは紫外線黒か色および炎抵抗力があるLSZHの外装と完了する。

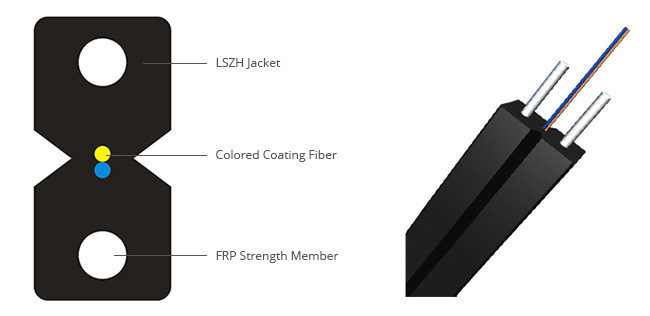

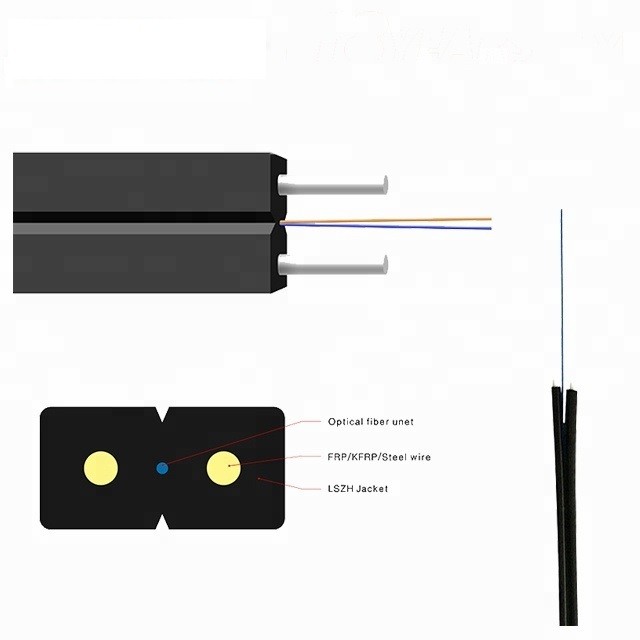

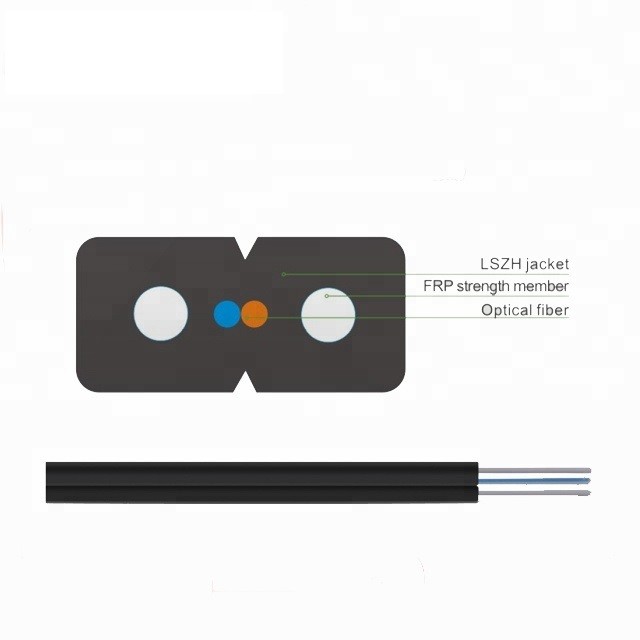

構造:
特徴:
1. 特別な曲げ抵抗力がある光ファイバー、すばらしい帯域幅を提供し、ネットワーク伝達性能を高める;
2. 2つの平行FRPの補強は光ケーブルを持ち、よい圧力抵抗を保護する光ファイバーを作る;
3. 光ケーブルに単純構造の、軽量および強い実行可能性がある;
4. 取付けおよび維持を接続すること皮をむくこと、容易な簡単にすること容易な独特な溝の設計、;
5. 低煙のハロゲンなしのflame-retardantポリエチレンの外装かflame-retardantポリ塩化ビニールの外装、環境保護。
6. 一致させることができたり現地の端はいろいろ現地のコネクターによってある場合もある。
7. 柔らかさおよび明度のために、おおわれたケーブルはアクセス ネットワークで広く利用されている;おおわれたケーブルの科学的な名前は光ケーブルを導入するのにアクセス ネットワークが蝶を使用することである;形は蝶であるので、また蝶を光ケーブル、8型の光ケーブルと呼ばれる。
指定:
概要の指定
| ケーブル タイプ | FTTH （ドロップ・ケーブル） |
| 繊維のタイプ | SM G657A1/SM G657A2 |
| 適用 | FTTH、LAN |
| 推薦された設置方法 | 空気 |
| 環境 | 屋内 |
| 温度較差 | -40 70℃に |
繊維の指定
| 繊維様式 | 単位 |
SM G652D |
SM G657A1 |
SM G657A2 |
||
| 条件 | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| 減少 | dB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| 分散 | 1310nm | Ps/（nm*km） | ≤18 | ≤18 | ≤18 | |
| 1550nm | Ps/（nm*km） | ≤22 | ≤22 | ≤22 | ||
| ゼロ分散の波長 | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| ゼロ分散斜面 | ps/（nmの²の×Km） | ≤0.091 | ≤0.090 | ≤0.092 | ||
| PMDの最高の個々の繊維 | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| PMDの設計リンク価値 | ps/（nmの²の×Km） | ≤0.08 | ≤0.08 | ≤0.08 | ||
| 繊維の遮断波長のλc | nm | ≧1180、≤1330 | ≧1180、≤1330 | ≧1180、≤1330 | ||
| ケーブルの遮断波長のλcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310nm | um | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550nm | um | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| ステップ（二方向の測定の平均） | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 繊維長さおよびポイント不連続上の不規則性 | dB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| 相違の後方散乱係数 | dB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| 減少の均等性 | dB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| クラッディングの直径 | um | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| クラッディングの非環状 | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| コーティングの直径 | um | 242±7 | 242±7 | 242±7 | ||
| 集中的にコーティング/ズアオアトリの間違い | um | ≤12.0 | ≤12.0 | ≤12.0 | ||
| 環状に非塗ること | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| 中心/クラッディングの同心性の間違い | um | ≤0.6 | ≤0.5 | ≤0.5 | ||
| カール（半径） | um | ≥4 | ≥4 | ≥4 | ||
繊維の標準的な色同一証明
| いいえ。 | 1 | 2 | 3 | 4 |
| 色 | 青 | オレンジ | 緑 | ブラウン |
ケーブル設計
| 項目 | 記述 |
| モデル | GJXH/GJFXH |
| 1. 繊維の計算 | 1つの中心、2中心、4中心 |
| 2. ケーブルの直径 | 3.0*2.0mm |
| 3. ケーブルの重量 | 11.5KGS/9.5KGS |
| 4. 強さメンバー | |
| -材料 | Steel/FRP |
| -直径 | 0.45mm |
| 5.Outer外装 | |
| -材料 | LSZH （黒く/白い） |
| 6. 外装の印 | |
| 印が付いていることのタイプ | レーザープリンターによる印刷 |
強さメンバー
強さメンバーは鋼鉄かFRPから成っている。それはケーブルに抗張を提供する。
外装は水侵入からケーブルを保護する。
外のジャケット
LSZHの外装は繊維に突き出る。
ケーブル外装の印
各ケーブルにケーブルの外のジャケットで次の情報がはっきり印が付いていたある:
a. 製造業者の名前。
b. 製造業者の年
c. タイプのケーブルおよび繊維
d. 長さの印（普通各メートルの印刷）
e. または顧客の要求として。
適用:
1. 屋内配線のために使用されて、エンド ユーザーは直接ケーブルを使用する;
2. 建物で光ケーブルを導入するために使用される;
FTTHのユーザーの屋内配線のため。
