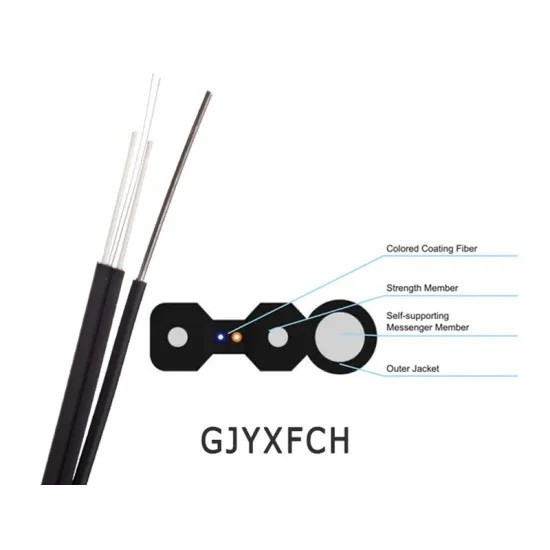

ケーブル構造

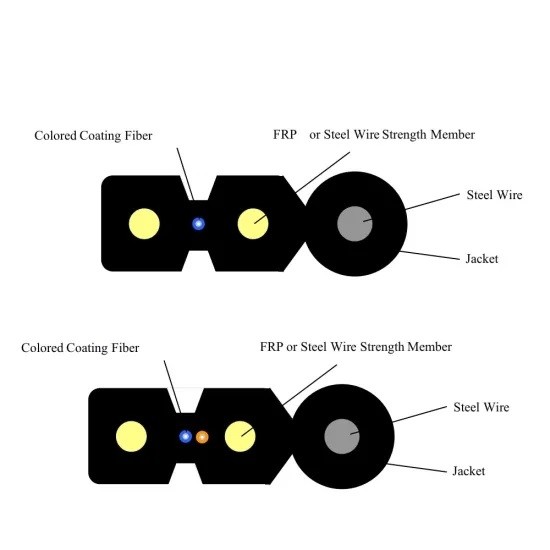

横断面の設計は弓結びタイプで,強度構成材として2本の並列鋼線で構成され,中央にはG657A1柔軟性耐久性繊維があります.表面はPEまたはLSZH材料でできていますメッセージは1.0mmの鋼鉄線です

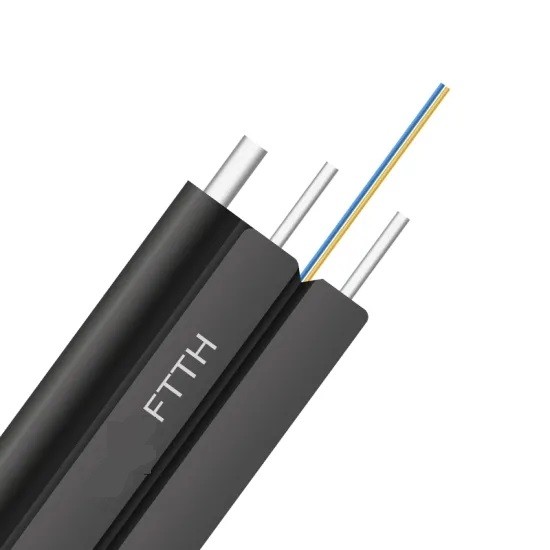

製品構築
繊維
250μm色繊維
ガラス繊維強化プラスチック (FRP) または鋼鉄線
自給自足のメンバー
鉄線
外着
紫外線や炎に耐えるLSZH
特徴
コンパクトで柔らかく 柔軟で 簡単に設置できます
申請
このケーブルは,通常,屋外から屋内への顧客施設のネットワークにおけるアクセスケーブルとして使用されます.また,施設の配送システムにおけるアクセスビルケーブルとして使用できます.特に室内または室外の空中アクセスケーブル用.
| 繊維の種類 | 衰弱 | 打ち上げが過密 帯域幅 | 効果的なモダル帯域幅 | 10GB/S イーサネットリンク長さ | ミニ屈曲半径 | |
| 条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | |
| ユニット | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
| G652D | 0.36 / 022 | 16 | ||||
| G657A1 | 0.36 / 022 | 10 | ||||
| G657A2 | 0.36 / 022 | 7.5 | ||||
| 50/125 | 30.0/10 | ≥500/500 | 30 | |||
| 62.2/125 | 30.0/10 | ≥200/500 | 30 | |||
| OM3 | 30.0/10 | ≥1500/500 | ≥2000 | ≥300 | 30 | |
| OM4 | 30.0/10 | ≥3500/500 | ≥4700 | ≥550 | 30 | |
| B1-OM3 | 30.0/10 | ≥1500/500 | ≥2000 | ≥300 | 7.5 | |
| B1-OM4 | 30.0/10 | ≥3500/500 | ≥4700 | ≥550 | 7.5 | |
構造と技術仕様
| 繊維数 |
ケーブル直径 (mm) |
ケーブル重量 (kg/km) |
張力強度 (N/100mm) |
圧縮抵抗性 (N/100mm) |
|||
| 短期 | 長期 | 短期 | 長期 | ||||
| 1から4まで | 5.2*20 | 18 | 600 | 300 | 2200 | 1000 | |
| 6 から 12 | 3.0*90 | 27 | 1200 | 600 | 1100 | 500 | |
注記
このデータシートは参照のためです.詳細については,ご連絡ください.
ケーブルコアは,直径250μmの彩色コーティングファイバーで構成されている.
ケーブルの拉伸性および粉砕性については,FRPと鋼筋の強度要素を使用する場合,表で指定された値に対応します.

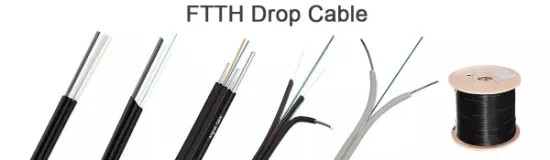

関連製品
