記述:
1. 単一のゼリーの混合物は24までの繊維を含んでいる緩い管を満たした
2.ゼリーの混合物が付いている鋼鉄テープと緩い管間の防水テープ。
3. PEの外装の下の二重上塗を施してあるPEの波形の鋼鉄テープ。
4.強さメンバーとして平行二重鋼線。
5.密集した構造、軽量の、鋼鉄テープ装甲優秀な防水層、よい湿気。
概要の指定:
| ケーブル タイプ | 中央緩い管の光ファイバケーブルGYXTW |
| 繊維のタイプ | SM G.652D |
| 適用 | 長距離コミュニケーション、LAN |
| 推薦された設置方法 | 空気 |
| 環境 | 屋外 |
| 温度較差 | -40ºCへの70ºC |
繊維の指定:
| ITU-T G.652D （B1.3）の単モード光ファイバーの技術的な変数 | |||
| 特徴 | 条件 | ある値 | 単位 |
| 光学特徴 | |||
| モード分野直径（MFD） | 1310nm 1550nm |
9.2±0.4 10.4±0.8 |
µm µm |
| 遮断波長（λcc） | ≤1260 | nm | |
| 減少係数 | 1310nm 1383nm 1550nm |
<0> <0> <0> | dB/km dB/km dB/km |
| マクロ曲がる損失 | φ75mm、1550nmの100circles、 | ≤0.1 | dB |
| 減少の不均等 | ≤0.05 | dB | |
| 分散係数 | 1288~1339nm 1271~1360nm 1550nm |
≤3.5 ≤5.3 ≤18 |
Ps/（nm.km） Ps/（nm.km） Ps/（nm.km） |
| ゼロ分散の波長 | 1300~1324 | nm | |
| 最高のゼロ分散斜面 | ≤0.093 | Ps/（nm2 .km） | |
| （典型的な価値）グループの屈折率 | 1310nm 1550nm |
1.466 1.467 |
|
| 幾何学的な特徴 | |||
| クラッディングの直径 | 125.0±1.0 | µm | |
| 中心/クラッディングの同心性の間違い | ≤0.8 | µm | |
| クラッディングの非環状 | ≤1.0 | % | |
| コーティングの直径 | 245.0±10 | µm | |
| クラッディング/コーティングの同心性の間違い | ≤12.0 | µm | |
| コーティングの非環状 | ≤8 | % | |
| 着色されたコーティングの直径 | 250.0±15 | µm | |
| 機械特徴 | |||
| カール（半径） | ≥4 | m | |
| 耐力 | >0.69 | Gpa | |
| コーティングのストリップ力 | 平均値 ピーク値 |
1.0-5.0 1.3-8.9 |
N N |
| 動的圧力腐食の感受性変数（ndの価値） | ≥20 | ||
パッキングの眺め:木のドラムの1-4km/roll

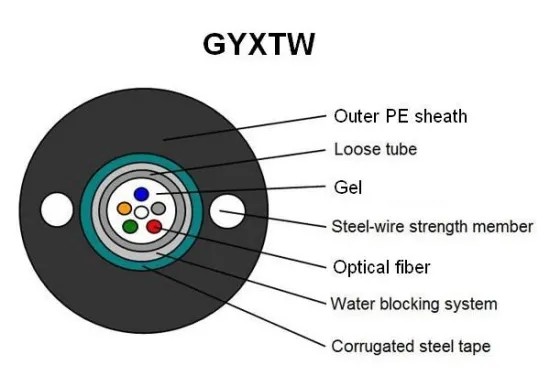

ケーブルの構造:
